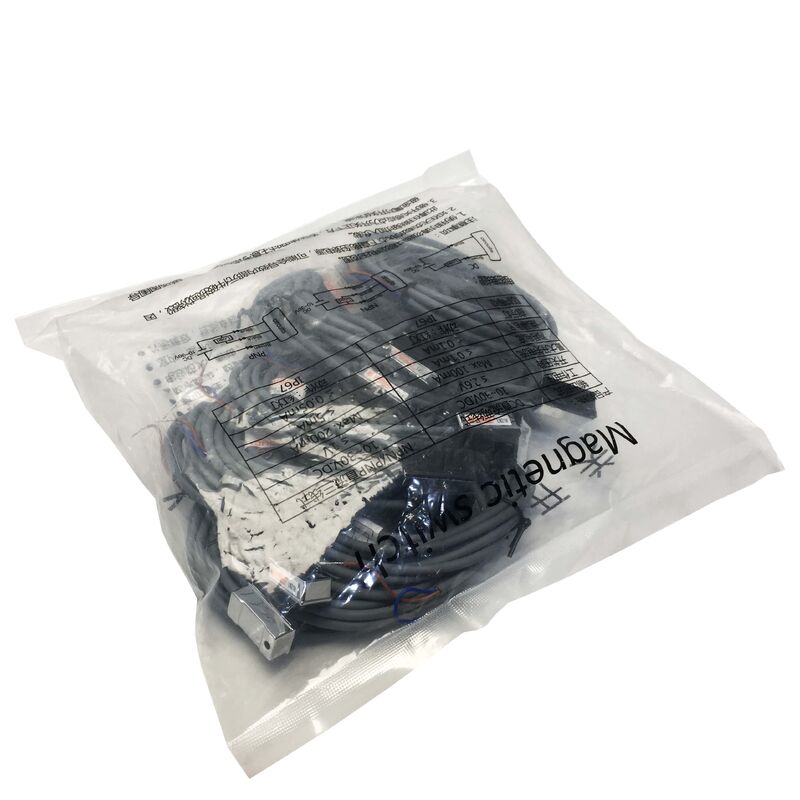

LN-21R-02 Comutador magnético LN21R02 Novo e selado
UNIQUC LN-21R-02
2 fios / 5-240V AC/DC / IP67
Detecção de posição no corpo do cilindro
O LN-21R-02 é um sensor de interruptor de cana magnética projetado para detectar a posição de um pistão de cilindro pneumático, detectando o ímã permanente incorporado no pistão.Quando o pistão atinge a posição do sensor montado ao longo do corpo do cilindro, o campo do ímã fecha o contato do interruptor de cana e o LED do sensor ilumina para indicar que o pistão está nessa posição.
O interruptor de cana funciona com base no princípio de um revestimento de vidro fechado que contém dois contatos ferromagnéticos.O campo do ímã do pistão faz com que os contatos para atrair e fechar quando o pistão está dentro do alcanceQuando o pistão se afasta, o campo enfraquece e os contatos voltam a abrir.Este mecanismo não requer nenhuma fonte de alimentação externa para o elemento de detecção. O interruptor de cana em si é um contato passivo que simplesmente abre e fecha.A fiação de 2 fios liga-se em série com o circuito de carga, mantendo a instalação simples.
A faixa de operação AC/DC de 5-240V é a principal vantagem prática do tipo de interruptor de cana em relação às variantes de saída de transistor (NPN/PNP).circuitos de controlo AC de 110 V mais antigosEsta gama abrange os padrões de tensão de controlo encontrados numa ampla gama de gerações de máquinas industriais.
Série LN-21 Variantes do tipo
Dentro da família de sensores LN-21, o sufixo tipo identifica a tecnologia de detecção e o tipo de saída:
| Modelo |
Tipo de sensor |
Conexão |
| LN-21R |
Interruptor de cana |
2 fios |
| LN-21N |
Transistores NPN |
3 fios |
| LN-21P |
Transistores PNP |
3 fios |
Os tipos de transistores NPN e PNP são limitados a 5-30V DC, mas oferecem maior frequência de comutação e nenhum desgaste de contato.Para a maioria das aplicações de detecção de posição de fim de curso de ciclo únicoPara aplicações de ciclo elevado ou onde a frequência de comutação exceda 200 Hz, preferem-se as variantes de transistor NPN ou PNP.
Principais especificações
| Parâmetro |
Valor |
| Número da parte |
LN-21R-02 |
| Tipo de sensor |
Interruptor de canais (2 fios) |
| Tensão de funcionamento |
5-240 V AC/DC |
| Corrente de comutação máxima |
100 mA |
| Queda de tensão |
3.5V no máximo |
| Indicador |
LED (vermelho) |
| Frequência máxima |
200 Hz |
| Proteção |
IP67 |
| Temperatura |
-10°C a +70°C |
| Cabos |
Ø4,0 mm, PVC de dois núcleos |
Perguntas frequentes
P1: A entrada do PLC mostra que o sensor do cilindro está sempre ligado, mesmo quando o cilindro está totalmente retraído.
Confirmar que o sensor está montado na posição correta ao longo do corpo do cilindro, se for montado demasiado longe da posição retratada do pistão.O ímã do pistão pode ainda estar dentro do intervalo de detecção do sensor em retração totalVerifique também se um forte campo magnético externo proveniente de cabos ou equipamentos adjacentes não está a manter os contatos de cana fechados.O contato de cana foi soldado e o sensor deve ser substituído..
P2: O LN-21R-02 de 2 fios mostra queda de voltagem de 3,5 V. Isso afeta a leitura de entrada do PLC?
A queda máxima de 3,5 V aplica-se quando o contato de cana é fechado e a corrente flui através do sensor.o terminal de saída fornece aproximadamente 20-21V quando ativo muito acima da tensão mínima de estado ligado para qualquer cartão de entrada PLC industrial padrãoA queda de tensão só é relevante quando a tensão de alimentação se encontra no extremo inferior da gama de funcionamento (5 V CC); a 24 V CC não tem efeito prático.
P3: O LN-21R-02 pode ser utilizado tanto em cilindros hidráulicos como em cilindros pneumáticos?
Sim, desde que o pistão do cilindro hidráulico inclua um ímã permanente. O LN-21R-02 detecta o campo magnético do ímã do pistão independentemente do meio fluido.Os cilindros hidráulicos concebidos para uso de sensores magnéticos transportam ímãs de anel incorporados no pistãoVerificar se a documentação do cilindro confirma a compatibilidade do sensor magnético antes da montagem.
Q4: Qual é a frequência máxima de comutação do LN-21R-02 e quando ela se torna uma limitação?
O tipo de interruptor de cana LN-21R-02 tem uma frequência máxima de comutação de 200 Hz.Cada evento de detecção ocupa 5 milissegundos suficiente para a grande maioria das detecções de posição pneumática dos cilindros, onde os tempos de ciclo estão na faixa de 0Para cilindros muito rápidos com ciclos superiores a 200 vezes por segundo, são adequadas as variantes LN-21N ou LN-21P de saída de transistor NPN ou PNP com uma frequência máxima de 1000 Hz.
P5: O LED do sensor ilumina, mas a entrada PLC conectada não responde. Qual é a causa provável?
Se o LED estiver ligado mas a entrada do PLC está desligada, o sensor deve ser ativado.Verificar a polaridade da fiação do circuito e confirmar que o requisito de corrente de carga mínima é cumpridoOs sensores de comutação de rédea na configuração de 2 fios exigem um fluxo de corrente mínimo através da carga (a entrada do PLC) para funcionar corretamente.Se a impedância da entrada do PLC for demasiado elevada (corrente de entrada inferior à corrente de comutação mínima do sensor), o contato de cana pode fechar sem corrente suficiente para registrar na entrada do PLC. Verifique a corrente de entrada contra as especificações do sensor.
