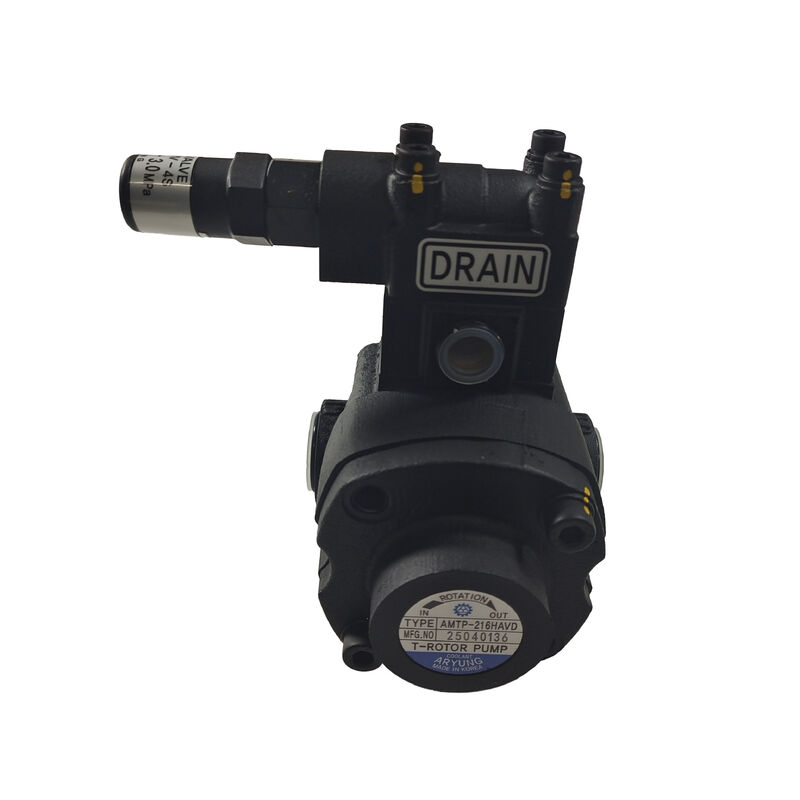

ATP-216HAVD ∙ T-Rotor Oil Pump ∙ Double Oil Seal / High Temperature 180°C / FKM Seal Material / Inbuilt-In Relief Valve

ATP-216HAVD T-Rotor Pump construído para resistência a altas temperaturas

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: circulação de líquidos de arrefecimento, transferência de óleo, transferência de combustível, circuitos de lubrificação da máquina,e sistemas de energia hidráulica em que as temperaturas dos fluidos se aproximam ou excedem os limites dos materiais padrão de vedação da bombaA característica distintiva da série HA é a sua configuração de dupla vedação de óleo com material FKM (fluoroelastômer) destinado a suportar temperaturas de funcionamento contínuas inferiores a 180°C,bem acima da capacidade das vedações normais de nitril ou de outros selos de elastómeros de uso geral.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration, em contraste com a variante de sufixo "VB" similar oferecida no mesmo código de tamanho.

As bombas T-Rotor utilizam um princípio de engrenagem trocoide um par de engrenagens interno/externo onde o rotor interno tem um dente a menos que o rotor externo,criando câmaras de fluido em expansão e contração à medida que os rotores giram de forma excêntricaEsta concepção produz uma descarga suave e de baixa pulsação com menor desgaste dos dentes das engrenagens em comparação com as bombas de engrenagem externas convencionais.porque o perfil do dente trocoide mantém o contato de rolamento em vez de deslizamento entre as superfícies da engrenagem.

Informações essenciais sobre o produto

Selo de óleo duplo Solução de engenharia de alta temperatura

Uma única vedação de óleo em uma aplicação de bomba de alta temperatura enfrenta uma dificuldade de compensação: secções de vedação mais finas respondem mais rapidamente ao ciclo térmico, mas proporcionam menos redundância de vedação;secções mais grossas selar mais de forma confiável, mas gerar mais calor de atrito internoO ATP-216HAVD resolve isto com um arranjo de dupla vedação:

Função de vedação primária:A primeira vedação constitui a principal barreira contra a fuga de fluido ao longo do eixo da bomba ­ operando continuamente contra a pressão do fluido bombeado e a superfície do eixo em rotação.

Redundância de selos secundários:A segunda vedação fornece uma barreira de reserva. Se a vedação primária tiver um desgaste acelerado devido a uma operação prolongada a altas temperaturas, a vedação secundária mantém a contenção.A extensão do intervalo de serviço efetivo antes de uma falha completa da vedação permitir uma fuga de fluido.

Seleção do material FKM:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden, quebra, e falha.

Aplicações

Transferência de petróleo e combustível:Sistemas industriais de transferência de óleo, manuseio de combustível em aplicações de máquinas-ferramenta e motores e transferência de fluidos a granel onde a temperatura elevada do fluido de origem requer capacidade de vedação a alta temperatura.

Lubrificação de máquinas e ferramentas:Sistemas de lubrificação centralizados em máquinas-ferramenta, equipamentos CNC,e máquinas de produção em que o óleo lubrificante circule a temperaturas de funcionamento elevadas perto dos componentes geradores de calor da máquina.

Sistemas de potência hidráulica:Unidades de potência hidráulica em que o fluido de trabalho opera a uma temperatura elevada sustentada devido a ciclos de trabalho contínuos, ambientes de instalação de alta temperatura ambiente,ou proximidade de equipamentos geradores de calor.

Manipulação de fluidos de processo a altas temperaturas:Processos industriais em que circulam óleos aquecidos ou fluidos de transferência térmica em que os materiais de vedação de bombas normais se degradariam prematuramente.

Perguntas frequentes

P1: Que limite de temperatura se aplica à série ATP-216HAVD e por que é inferior ao máximo absoluto do material FKM?

O valor nominal de 180 °C é o limite de funcionamento contínuo especificado pelo fabricante da bomba para o ATP-216HAVD um valor que explica a tensão térmica combinada no material de vedação,lubrificação do rolamentoOs compostos elastoméricos FKM podem tolerar temperaturas momentâneas mais elevadas em isolamento, enquanto os compostos elastoméricos FKM podem tolerar temperaturas momentâneas mais elevadas em isolamento.O limite nominal do conjunto completo de bombas reflete o desempenho do sistema integrado em todos os componentes, não apenas o material de vedação.

P2: Como é que a vedação de óleo dupla prolonga a vida útil em comparação com uma bomba de vedação única?

O arranjo de dupla vedação proporciona uma barreira de vedação de reserva se a vedação primária se degradar devido a uma exposição prolongada a altas temperaturas, em vez de uma fuga imediata quando a vedação primária estiver desgastada,A vedação secundária mantém a contenção, prorrogando o intervalo útil antes de ser necessária uma substituição completa da vedação.Isto é particularmente valioso em aplicações de alta temperatura em serviço contínuo, onde o desgaste da vedação progride mais rapidamente do que no serviço de temperatura ambiente.

P3: A válvula de relevo do ATP-216HAVD está integrada no corpo da bomba ou requer canalização externa?

A válvula de relevo da configuração VD é integrada diretamente na fundição da carcaça da bomba, proporcionando a função de desvio sem um conjunto de válvulas externas de encanamento separado.Uma vez que a válvula é uma parte padrão da designação HAVD (diferente da variante HA simples sem válvula no mesmo código de tamanho 216), não é necessária qualquer encomenda separada ou instalação de válvulas externas.

Q4: Qual a faixa de velocidade de rotação adequada para as bombas ATP-216HAVD T-Rotor?

As bombas T-Rotor desta família de projetos operam em uma ampla faixa de velocidades, normalmente de 300 rpm no extremo inferior a 3000 rpm no extremo superior, dependendo do modelo específico e da taxa de fluxo necessária.Velocidades mais baixas reduzem o desgaste e o ruído para aplicações de trabalho contínuoConfirmar a faixa de velocidade nominal para o ATP-216HAVD especificamente a partir da folha de dados técnica da bomba,como deslocamento e velocidade nominal variam na faixa de tamanho 204 ∼ 220 dentro desta série.
