PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
  • PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
  • PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
  • PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
  • PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
  • PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova

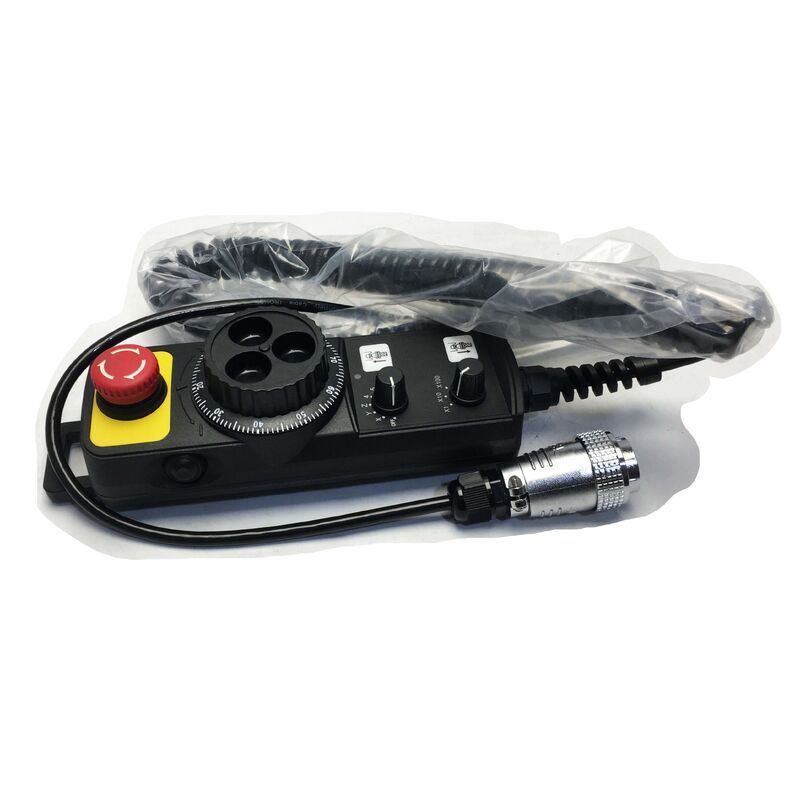

PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova

Lugar de origem China
Marca WEIYA
Certificação CE RoHS
Número do modelo PHCS3-2013
Detalhes do produto
Número do modelo:
PHCS3-2013
Marca:
WEIYA
Tipo de produto:
Gerador de pulso manual CNC
Série:
PHCS3
Descrição Comum:
Volante para Série Standard
Controle de uso:
Controle de movimento manual do eixo X / Y / Z
Tipo de instalação:
Tipo portátil portátil
Doença:
Novo / usado
Garantia:
Um ano
Termos de pagamento e envio
Quantidade de ordem mínima
1
Preço
USD 300-500 / piece
Detalhes da embalagem
embalagem original
Tempo de entrega
2 dias
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte
100 unidades por dia
Descrição do produto
PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova
PHCS3-2013 CNC Electronic Handwheel Gerador de Pulso Manual
Interface CNC de série padrão
Gerador de pulso manual Control de eixo na peça de trabalho
Um gerador de pulso manual coloca o controlo directo do eixo na mão do operador na zona de corte.O operador posiciona-se na peça de trabalho e gira o volante enquanto observa as distâncias da ferramenta em tempo realO CNC interpreta cada pulso do volante como um incremento de movimento no eixo selecionado.
O PHCS3-2013 gera sinais incrementais precisos.Um clique da roda de mão move as frações do eixo de um milímetro, dando ao operador controle total sobre as velocidades de abordagem da ferramenta durante a configuração e a medição do deslocamento da ferramenta.
Principais características do produto
Tipo Gerador de Pulso Manual (MPG)
Formulário Corpo ergonômico portátil
Controles Encoder principal + selector auxiliar
Cabos Relief de tensão de molas
Conector Bloqueio circular de múltiplos pinos
Interface CNC de série padrão
Projeto de duplo comando
O PHCS3-2013 integra dois comandos num corpo portátil:
  • Roda do codificador principal:O codificador rotativo primário. Girando-o gera os impulsos de movimento que o CNC traduz em movimento do eixo. A rotação no sentido horário normalmente comanda direção positiva; contra-horário comanda negativo.A contagem de pulsos por revolução determina a resolução do passo em cada configuração do multiplicador.
  • Selector auxiliar:Um interruptor secundário ou um mostrador para a seleção do eixo e do multiplicador escolhendo qual o eixo que se move (X, Y, Z ou 4o eixo) e o incremento por pulso (*1, *10, *100).Ter ambos os comandos num mesmo corpo significa que o operador não deve voltar ao painel principal para alterar o eixo ou o tamanho do passo durante o posicionamento.
Cabo enrolado e conector de bloqueio
O cabo enrolado estende-se e retira-se sem arrastar um cabo solto através da mesa da máquina ou do chão.e ao redor da peça de trabalho, mantendo-se ligado.
Na extremidade do controlador, um conector circular de vários pinos com um colar de bloqueio roscado fixa positivamente a ligação.O colar de bloqueio impede a desconexão acidental durante o uso. importante porque um MPG que desconecta no meio da operação pode deixar o CNC em um modo de roda de mão indefinidoA desconexão requer um desbloqueio deliberado.
Cenários de aplicação
  • Configuração do dado da peça:O operador corre o fuso para baixo para tocar a superfície da peça de trabalho para estabelecer um deslocamento de trabalho no eixo Z. Usando o PHCS3-2013 em * 1 incremento normalmente 0.001 mm por pulso .
  • Programa manual de ensaio a seco:Antes de executar um novo programa na taxa de alimentação automática, o operador corre manualmente pelo caminho programado com o PHCS3-2013,avançar a ferramenta passo a passo e confirmar as autorizações antes do início do ciclo automático.
  • Sondagem e inspecção:O operador jogue os eixos da máquina para posicionar um lápis de sonda em pontos de medição na peça de trabalho.A resolução fina do MPG permite a colocação precisa da sonda sem risco de overtravel na parte.
Perguntas Frequentes
Q1: Que resolução de pulso fornece o PHCS3-2013?
A resolução é determinada pela configuração do interruptor multiplicador em combinação com a configuração MPG do CNC.Em * 10 o passo é 0.01mm; em *100 é 0,1mm. As configurações do parâmetro MPG do CNC definem a distância exata por pulso
P2: O PHCS3-2013 é compatível com outros controladores CNC que não a série padrão?
O PHCS3-2013 é especificado para a interface CNC da Série Padrão. A compatibilidade com outros controladores depende do padrão de sinal MPG, tipicamente sinais de codificador diferencial (A + / A− / B + / B−) a 5V.Confirmar a especificação do sinal de porta MPG do controlador alvo e a atribuição do pin em relação ao pin-out do conector PHCS3-2013 antes de se ligar a um sistema diferente.
P3: O PHCS3-2013 pode operar em todos os quatro eixos?
O selector auxiliar do PHCS3-2013 permite a seleção do eixo ¢ tipicamente X, Y, Z, e um 4o eixo, se habilitado.Os eixos disponíveis dependem da configuração do controlador CNC e se um 4o eixo está fisicamente presente e habilitado nos parâmetros do sistemaO próprio volante gera sinais de pulso independentes do eixo; o CNC encaminha-os para o eixo atualmente selecionado.
P4: O PHCS3-2013 pode ser utilizado simultaneamente com as teclas de jog do painel da máquina?
Não. Na operação CNC padrão, as teclas MPG e do painel jog são mutuamente exclusivas. Ativar o modo de roda de mão no seletor de modo CNC desliga as teclas de jog do painel ′′ apenas o MPG está ativo.Voltar ao modo Jog desativa o MPGO PHCS3-2013 permanece ligado, mas não gera comandos de movimento fora do modo de funcionamento da roda de mão.
Q5: Que número e tipo de pinos de conector o PHCS3-2013 usa?
O PHCS3-2013 usa um conector de bloqueio circular de vários pinos.Leia as marcas do corpo do conector diretamente na unidade instalada para confirmar a contagem de pinos e o diâmetro do conectorPara o fornecimento de cabo ou conector de substituição, compare a contagem de pinos, o diâmetro do conector e as especificações do fio do colarinho de bloqueio da unidade física.
PHCS3-2013 WEIYA Roda de mão eletrônica PHCS32013 Para Weyerhaeuser Série padrão Nova 0
