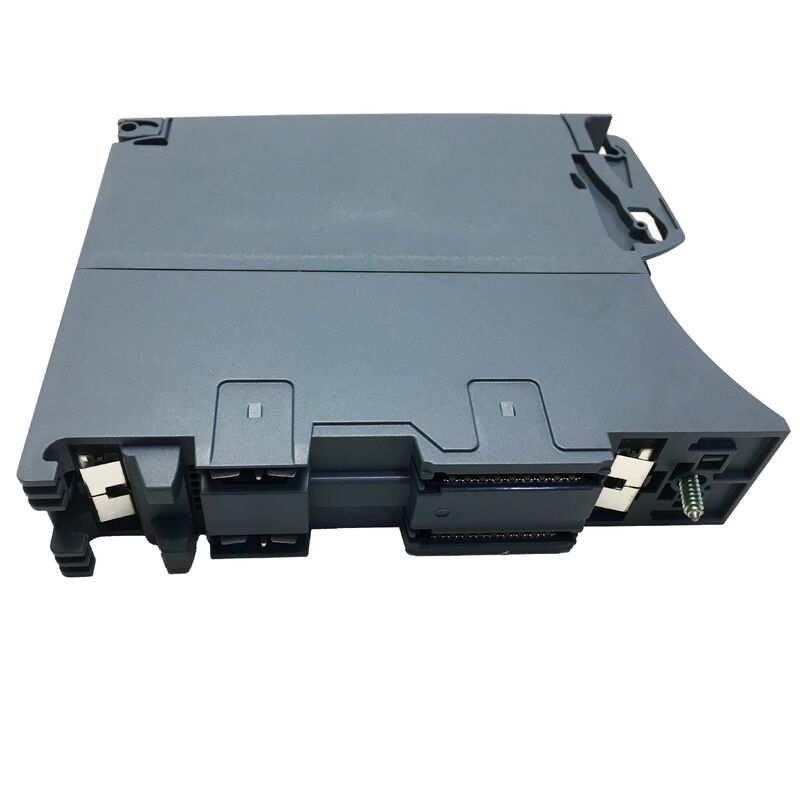

6ES7550-1AA01-0AB0 Simatic S7-1500 Módulo de Contador 6ES75501AA010AB0 Novo Original

6ES7550-1AA01-0AB0∙ Siemens SIMATIC S7-1500 TM Contagem 2x24V ∙ 2 canais Contador de Alta Velocidade / 24V Encoder Incremental / Detecção de Posição

Contagem TM 2x24V

A arquitetura modular do SIMATIC S7-1500 é projetada em torno de módulos de funções especializados que lidam com tarefas exigentes independentemente do ciclo de processamento da CPU principal.O 6ES7550-1AA01-0AB0 TM Count 2x24V é um desses módulos de tecnologia um módulo de contador dedicado que processa sinais de codificador de alta velocidade em taxas que o ciclo de varredura da CPU não pode seguir de forma confiável.

Para a contagem de posições e detecção de eventos a velocidades de milhares de pulsos por segundo,A abordagem do ciclo do programa não conta e produz valores de posição não fiáveisO módulo TM Count lida com isso processando pulsos de codificador no hardware independentemente da varredura da CPU.então torna os resultados disponíveis para a CPU através da imagem do processo do módulo.

Principais especificações

O que o módulo conta e detecta

Contador de pulsos de alta velocidade:Contagem de pulsos de codificação a frequências até 200 kHz (segundo a especificação TM Count 2x24 V) ‡ adequado para codificadores rotativos de alta velocidade em máquinas de produção.

Detecção de posição incremental:Ao contar pulsos de quadratura A/B de um codificador incremental, o módulo rastreia a posição angular ou linear dentro de um ciclo de máquina.A contagem acumulada representa a posição em relação à última referência de localização.

Controle do portão:As entradas do DI podem ser configuradas como portas de hardware ¢ permitindo ou desativando a contagem com base em sinais externos (interruptor de origem da máquina, sensor de presença do produto,desencadeador de sincronização) sem sobrecarregar a CPU com o manuseamento de interrupções.

Cenários de aplicação

Sistema de posicionamento do transportador:Um transportador de linha de produção usa um codificador incremental no eixo de acionamento.O TM Count 2x24V monitora a posição da correia e desencadeia sinais de saída específicos do produto quando os alvos passam por estações de tratamento ¢ independentemente da varredura do PLC.

Contagem dos produtos das máquinas de embalagem:Uma máquina de embalagem de alta velocidade precisa de dados precisos de contagem de produtos.com saídas de comparação que acionam os atuadores de separação de lotes na contagem correta.

Perguntas frequentes

Q1: Qual é a frequência máxima de contagem do TM Count 2x24V (6ES7550-1AA01-0AB0)?

O TM Count 2x24V processa sinais de codificador de 24V. A frequência máxima de entrada depende do modo de contagem configurado.a frequência máxima é maior do que no modo de quadraturaVer o manual de hardware Siemens TM Count 2x24V para os limites de frequência precisos por modo de contagem.A operação típica abrange as frequências de codificação utilizadas em aplicações industriais de máquinas-ferramenta e transportadores.

P2: O 6ES7550-1AA01-0AB0 suporta codificadores absolutos SSI?

Não. O TM Count 2x24V suporta codificadores incrementais de 24V e codificadores de pulso apenas não suporta codificadores absolutos SSI (Synchronous Serial Interface).O módulo SIMATIC S7-1500 TM PosInput (série 6ES7551-xxxx-0AB0) é o módulo adequado.. Confirme o tipo de codificador na aplicação antes de selecionar o módulo.

P3: Como o módulo TM Count se integra com o programa CPU S7-1500?

O módulo TM Count comunica com a CPU através do barramento de plano de fundo S7-1500.e atribuições de saída são configuradas através do STEP 7 (TIA Portal) utilizando a configuração de hardware do módulo e blocos de função do sistema (SFBs)A CPU lê os valores do contador e escreve os parâmetros de controlo na imagem do processo do módulo.

P4: As saídas de comparação do 6ES7550-1AA01-0AB0 podem funcionar mais rapidamente do que o ciclo de varredura do PLC?

- Sim, sim, sim.As saídas de comparação no TM Count 2x24V reagem aos valores do contador no hardware Esta reação de hardware é a principal vantagem da abordagem do módulo de tecnologia: o tempo de saída é preciso e determinista, não dependendo de quando a CPU processa a próxima imagem de saída.

Q5: Qual é a largura do 6ES7550-1AA01-0AB0 no rack S7-1500?

O TM Count 2x24V tem uma largura de 35 mm no rack S7-1500.Ocupa uma ranhura no rack S7-1500 e é instalado com o método de conexão padrão do módulo utilizado em toda a família de produtos S7-1500.
