| Lugar de origem | França |
| Marca | SIMENS |
| Certificação | CE ROHS |
| Número do modelo | 6DR5120-0NG00-0AA0 |

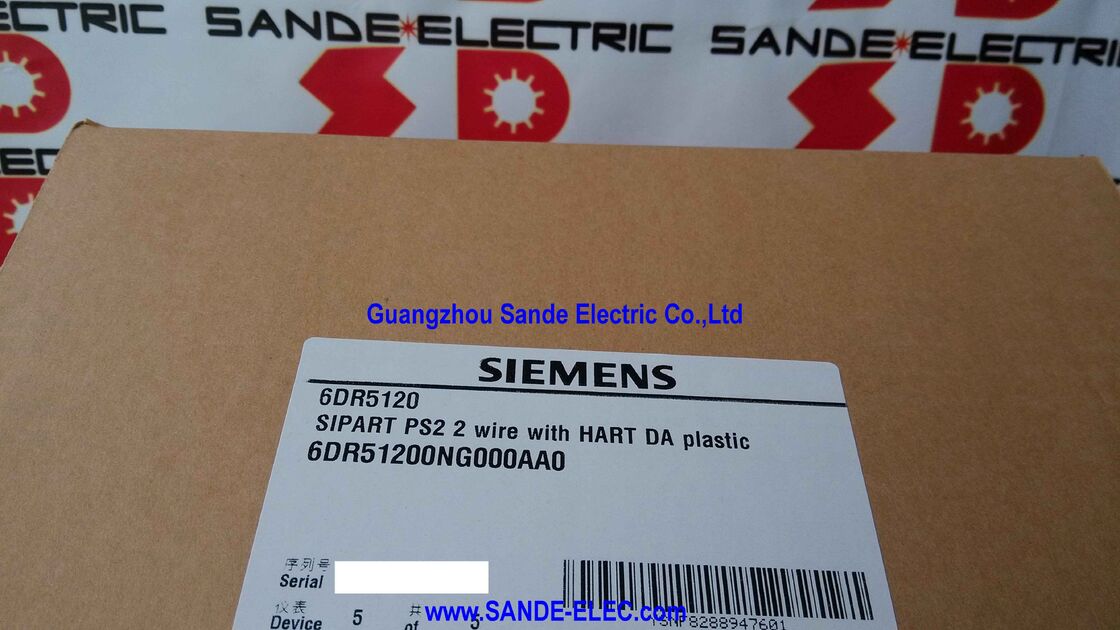

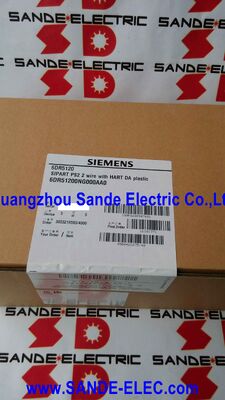

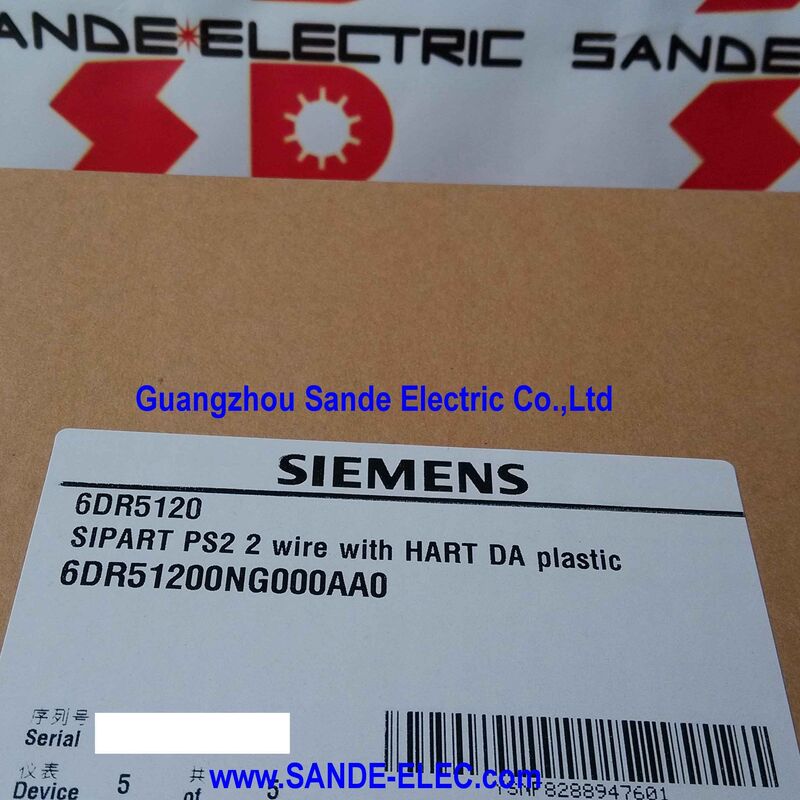

O Siemens 6DR5120-0NG00-0AA0 é o posicionador eletropneumático inteligente SIPART PS2 configurado para atuadores pneumáticos de dupla ação com comunicação digital HART através de um loop padrão de dois fios 4–20mA.
É uma das variantes de posicionador mais amplamente implantadas na automação de processos — a saída de dupla ação combinada com o protocolo HART cobre a maioria das instalações de válvulas de controle onde os movimentos de abertura e fechamento requerem acionamento pneumático (em oposição a atuadores de ação simples com retorno por mola), e onde a comunicação digital para um comunicador portátil ou sistema de gerenciamento de ativos é um requisito padrão no local.
A série SIPART PS2 tem sido um elemento fixo em plantas de processo por décadas, valorizada por uma combinação de alta precisão de posicionamento, uma rotina de autocorreção que adapta o posicionador ao atuador sem ajuste manual de span ou zero, e um extenso pacote de diagnóstico que rastreia a condição da válvula e do atuador ao longo do tempo.
A variante específica neste número de peça — invólucro de policarbonato, conexão elétrica M20×1.5, conexão pneumática G 1/4, embreagem de deslizamento fixável — é a configuração padrão com rosca europeia para instalações em áreas não perigosas.
A embreagem de deslizamento fixável no eixo de feedback é um detalhe prático que afeta a instalação e a manutenção.
O eixo de feedback transmite a posição do atuador de volta ao potenciômetro interno do posicionador.
A embreagem permite que o acoplamento de feedback deslize se o movimento do atuador exceder o limite de curso mecânico do posicionador — evitando danos mecânicos ao sensor de posição se a válvula ou atuador atingir seu batente rígido antes do mecanismo de feedback do posicionador.
A característica "fixável" permite que a embreagem seja travada na posição assim que o alcance correto for definido, eliminando folga no feedback que de outra forma causaria histerese de controle.
O invólucro de policarbonato (Macrolon) fornece proteção IP66 — à prova de poeira e resistente a jatos de água potentes — e equivalência NEMA 4X.
Para instalações típicas de processo acima do solo em plantas petroquímicas, químicas, de tratamento de água e de processo em geral sem risco de explosão, a variante de policarbonato é a escolha padrão. É mais leve que a versão de alumínio e mais fácil de trabalhar em campo.
| Parâmetro | Valor |
|---|---|
| Tipo de Atuador | Pneumático de dupla ação |
| Sinal de Entrada | 4–20mA, 2 fios |
| Protocolo Digital | HART |
| Invólucro | Policarbonato IP66 / NEMA 4X |
| Conexão Elétrica | M20×1.5 |
| Conexão Pneumática | G 1/4 |
| Feedback | Embreagem de deslizamento fixável |
| Faixa de Curso Linear | 3–130mm (até 200mm sob solicitação) |
| Faixa de Meia Volta | 30°–100° |
| Pressão Máx. de Alimentação | 7 bar (101.5 PSI) |
| Proteção contra Explosão | Nenhuma |
| Monitor de Limite | Não incluído |
| Software | SIMATIC PDM / Comunicador HART |
A designação "dupla ação" na especificação 6DR5120-0NG00-0AA0 descreve o arranjo de saída pneumática: o posicionador fornece pressão de ar regulada para as câmaras de abertura e fechamento de um atuador de dupla ação, controlando o movimento em ambas as direções através de força pneumática ativa.
Isso contrasta com atuadores de ação simples (retorno por mola) onde uma direção é acionada por pressão de ar e a outra por uma mola comprimida.
Atuadores de dupla ação oferecem várias vantagens de aplicação sobre projetos de retorno por mola: eles podem fornecer maior empuxo ou torque em ambas as direções, não estão sujeitos à degradação da mola ao longo do tempo afetando o comportamento de segurança, e podem ser especificados onde o envelope de tamanho físico do atuador não permite um pacote de mola com a força necessária.
Para válvulas de grande diâmetro onde a força para mover o plugue ou disco é substancial em ambas as direções, a dupla ação é a arquitetura padrão do atuador.
O número de peça específico 6DR5120-0NG00-0AA0 é para dupla ação (o "NG" no sufixo indica dupla ação em policarbonato com embreagem de deslizamento e conexão M20×1.5). Usuários que especificam para um atuador de retorno por mola (ação simples) devem confirmar o código de sufixo correto antes de fazer o pedido, pois as variantes de ação simples possuem designações de sufixo diferentes e diferem internamente no circuito de saída pneumática.
A comunicação HART através do loop 4–20mA permite que os diagnósticos, parâmetros de configuração e dados operacionais do posicionador sejam acessados remotamente usando um comunicador portátil HART (como um Emerson 475 Field Communicator) ou através de software de gerenciamento de ativos, incluindo o próprio SIMATIC PDM (Process Device Manager) da Siemens.
Do SIMATIC PDM, um operador pode ler a posição atual do posicionador, o setpoint e o desvio em tempo real; revisar o acúmulo de curso da válvula de controle, o desvio do ponto zero e o histórico do tempo de resposta; executar o teste de curso completo (FST) e o teste de curso parcial (PST) para verificar o movimento da válvula sem tirar a válvula de operação; acessar o diagnóstico de resposta a degrau, que caracteriza o comportamento dinâmico do atuador pneumático; e configurar todos os parâmetros internos — banda morta, função de fechamento hermético, configurações de faixa dividida e a curva de caracterização do setpoint.
Essa profundidade de diagnóstico é uma das principais razões pelas quais as plantas de processo especificam posicionadores SIPART PS2: os dados HART fornecem uma avaliação contínua da condição da válvula que permite a manutenção preditiva em vez de uma resposta reativa a falhas.
Uma das características mais valorizadas operacionalmente do SIPART PS2 é sua rotina de inicialização automática. Uma vez instalado e energizado, o posicionador pode ser comandado para executar AUTO (calibração automática), durante a qual ele:
Toda a rotina geralmente é concluída em alguns minutos. Potenciômetros de ajuste manual de span e zero não são necessários — o posicionador determina esses valores computacionalmente a partir da medição automática de curso.
Para equipes de manutenção que substituem um posicionador defeituoso, essa autocorreção reduz drasticamente o tempo necessário para colocar uma nova unidade em serviço.
Q1: Este posicionador é especificado para atuadores de dupla ação. Ele pode ser conectado a um atuador de ação simples (retorno por mola) simplesmente não utilizando uma das portas de saída pneumática?
Não. O circuito pneumático interno da variante de dupla ação é projetado especificamente para duas saídas pneumáticas.
O algoritmo de controle assume que ambas as câmaras são acionadas pneumaticamente.
Para um atuador de retorno por mola, a variante de ação simples deve ser especificada — o circuito interno roteia a saída pneumática de forma diferente, e a lógica de despressurização de segurança em caso de perda de energia elétrica funciona corretamente apenas na configuração de ação simples.
Q2: A embreagem de deslizamento fixável é mencionada como um recurso chave. Como ela é ajustada durante a instalação?
Após montar o posicionador no atuador, o acoplamento do eixo de feedback é conectado ao pino indicador de curso ou braço de garfo do atuador.
Com o atuador posicionado em curso médio, a embreagem é engatada apertando o mecanismo de travamento, fixando o eixo de feedback na posição correspondente à posição real do atuador. A embreagem transmitirá então um feedback de posição preciso em toda a faixa de curso do atuador.
Se o atuador atingir um batente mecânico rígido, a embreagem desliza em vez de transmitir a força de sobrecurso para o potenciômetro interno.
O manual de operação do SIPART PS2 fornece o procedimento específico de engate da embreagem.
Q3: O invólucro de policarbonato (Macrolon) do 6DR5120-0NG00-0AA0 é adequado para uso externo sob luz solar direta?
O policarbonato degrada com exposição prolongada aos raios UV, o que pode causar fragilização e mudança de cor após anos de uso externo.
Para instalações externas, a Siemens recomenda variantes com estabilidade UV do invólucro de policarbonato, um protetor solar adequado ou a variante de invólucro de alumínio.
A classificação IP66 protege contra chuva e jatos de água, independentemente da preocupação com UV, mas a integridade mecânica a longo prazo do invólucro em ambientes externos com alta incidência de UV é a consideração que geralmente impulsiona a preferência por alumínio em tais instalações.
Q4: Qual é a corrente mínima de alimentação elétrica que o posicionador requer do loop 4–20mA?
O SIPART PS2 na configuração de 2 fios é um dispositivo alimentado pelo loop — ele extrai sua energia operacional elétrica do próprio loop de corrente 4–20mA.
A corrente mínima para o posicionador manter a operação é de aproximadamente 3,6mA, ligeiramente abaixo do valor de faixa inferior de 4mA do sinal de setpoint.
Isso significa que o posicionador permanece operacional mesmo quando o setpoint está em seu valor mínimo (4mA), com os 3,6mA restantes fornecendo a energia operacional.
A alimentação do loop deve ser capaz de manter a tensão necessária em toda a resistência do loop em todos os valores de corrente do loop, conforme especificado no manual de operação do SIPART PS2.
Q5: O teste de curso parcial (PST) pode ser iniciado a partir de um comunicador portátil HART sem o software SIMATIC PDM?
Sim. A descrição do dispositivo HART (DD) do SIPART PS2 inclui a função de teste de curso parcial, que pode ser iniciada a partir de qualquer comunicador compatível com HART que tenha carregado o arquivo DD do SIPART PS2.
O comunicador exibe a posição atual, permite que os parâmetros de curso sejam definidos, inicia o teste e registra o resultado.
O SIMATIC PDM não é necessário para acesso básico de diagnóstico, embora ofereça uma interface mais rica com registro de dados históricos e geração de relatórios que um comunicador portátil não oferece.
