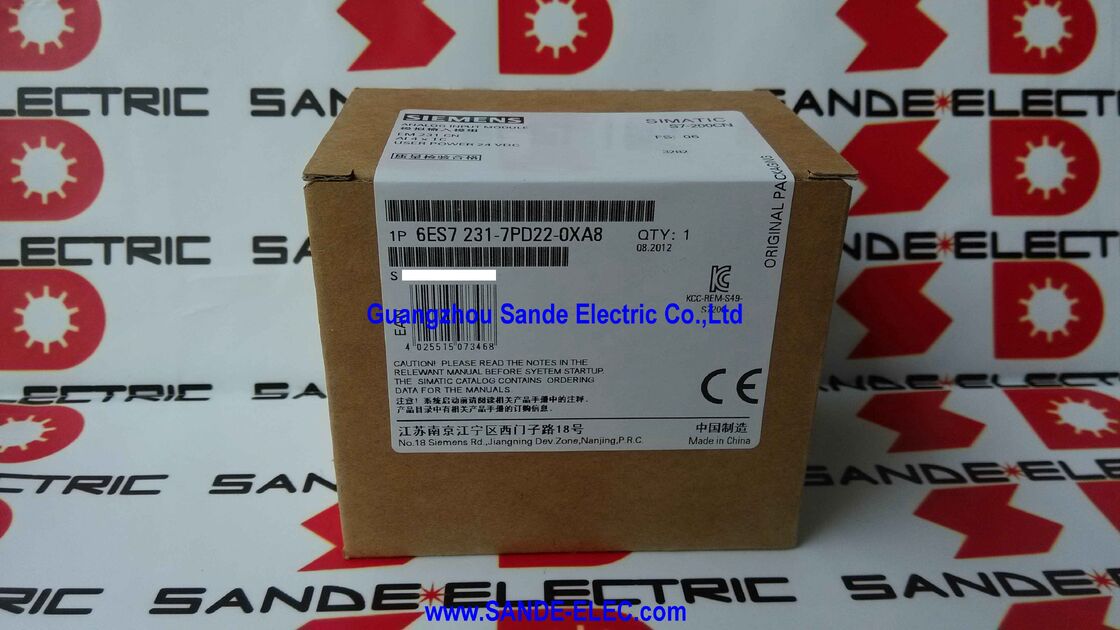

Módulo 6ES7231-7PD22-0XA8 6ES7 231-7PD22-0XA8 6ES7231-7PD22-0XA8

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN Entrada analógica EM 231

Resumo

O6ES7231-7PD22-0XA8é umSIMATIC S7-200 CN Entrada analógica EM 231A Siemens identifica-o como um móduloApenas para CPU S7-22X, com4 entradas analógicas, apoio à± 80 mVesinais de termocouple, e15 bits + sinalA informação do produto da Siemens lista também os tipos de termopares suportados como:J, K, S, T, R, E e N, embora observando que o módulo temperda de potência típica de 1,8 W.

Este módulo é dedicado à medição de baixa tensão e termocouple. A Siemens não o lista como módulo de entrada de corrente, módulo de termômetro de resistência ou módulo de entrada de resistência.Este perfil de entrada é uma das suas características definidoras e um dos pontos mais importantes a preservar no trabalho de substituição..

Dados técnicos

O quadro acima reflecte informações sobre os produtos Siemens e o conteúdo das fichas de dados ligadas à Siemens para este modelo EM 231 exato.

Valor de aplicação

Este módulo encaixaAquisição de temperatura e medição analógica de baixo nívelem sistemas S7-200 que utilizemProcessadores S7-22X.Sua estrutura de 4 canais e suporte de termopares tornam-no adequado para painéis de controle compactos onde vários sinais de temperatura devem ser trazidos para o PLC sem se mover para uma plataforma de controle maior.

O seu perfil de sinal publicado é específico e claro:são suportadas a entrada de tensão e termocouple; a entrada de corrente, termômetro de resistência e resistência não são suportadas;O que o torna adequado quando a aplicação inicial depende deste tipo exato de medição.

Notas de seleção

Para a selecção, os pontos mais importantes são:Compatibilidade da CPU S7-22X, oContagem de entradas de 4 canais, oPerfil do sinal de termocouple/± 80 mV, e o15 bits + sinalEstas são as características que distinguem esta versão EM 231 dos outros módulos analógicos da família S7-200.

Perguntas frequentes

P1: Que tipo de módulo é o 6ES7231-7PD22-0XA8?
É umSIMATIC S7-200 CN Entrada analógica EM 231A Siemens define-o como umMódulo de entrada analógico de 4 canaisparaProcessadores S7-22X, com± 80 mVetermocoupleNão é uma placa de entrada/saída analógica mista nem um módulo de entrada de corrente.

P2: Que sinais de entrada é suportado por este módulo?
A Siemens especifica este modelo paratensão de entradaeentrada de termocoupleÉ verdade.Não, não.suportar entrada de corrente, entrada de termômetro de resistência ou entrada de resistência.J, K, S, T, R, E e N.

P3: Por que o tipo exato de sinal é importante neste modelo?
Porque este módulo é construído em torno de um perfil de medição específico.termopares ou sinais de baixo nível de ± 80 mV, a substituição deve manter a mesma classe de entrada.

Q4: O que significa a resolução de 15 bits + sinal aqui?
É o formato de conversão publicado pela Siemens para este módulo.Essa especificação define a classe de conversão analógica utilizada pelo EM 231 e faz parte da identidade do módulo para medição analógica de termocouple e de baixo nível..

Q5: O que deve ser verificado antes de encomendar?
Verifique o número da peça instalada, confirme que a CPU está noS7-22XA classe, verificar a necessidade de4 entradas analógicas, e certifique-se de que o aplicativo instalado requertermocouple / entrada de ±80 mVEstes são os principais pontos de compatibilidade para este modelo.
