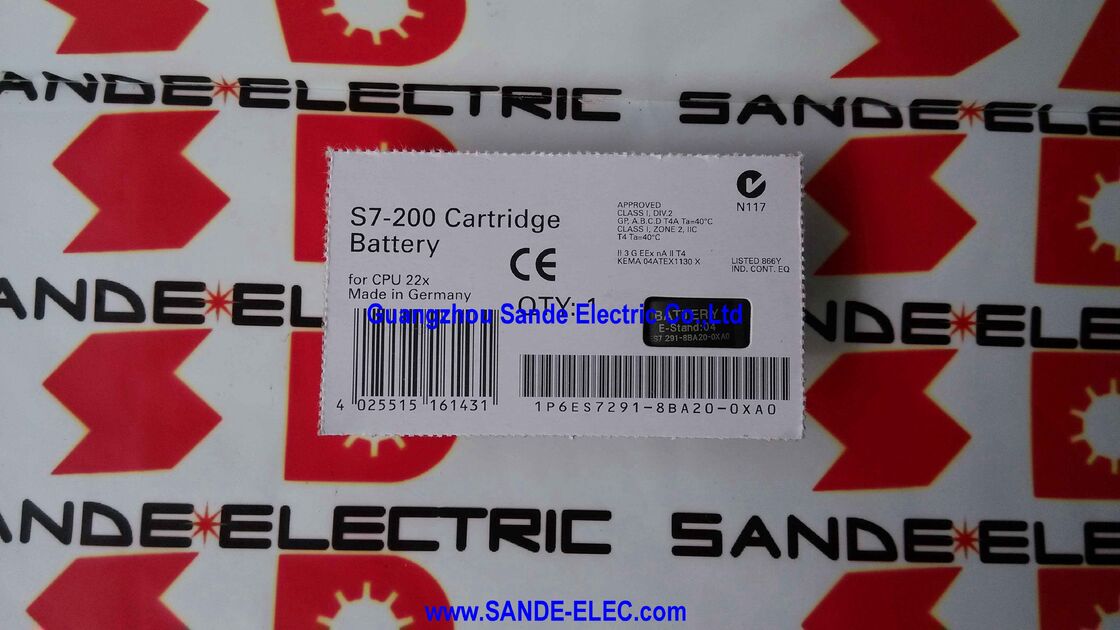

Módulo da bateria 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0 6ES7291-8BA2O-OXAO

6ES7291-8BA20-0XA0∙ SIMATIC S7-200 Módulo de Bateria BC 291 ∙ Buffering de Dados de Longo Prazo / Slot do Módulo de Memória / S7-22X CPU

Que dados protege a bateria e por que a duração é importante

A CPU SIMATIC S7-200 retém certos tipos de dados na RAM: conteúdo do bloco de dados (DB), valores de relógio da hora do dia, memória de bits de retenção, temporizadores de retenção e contadores de retenção.Todos estes dependem do poder para sobreviver.Durante a operação normal, um supercondensador incorporado na CPU S7-22X mantém estes dados através de breves interrupções, tipicamente durante alguns dias à temperatura ambiente.

Para períodos mais longos de desligamento de energia  paralisações planeadas, interrupções sazonais, janelas de manutenção prolongadas, equipamento armazenado como reserva a frio  a carga do supercondensador não é suficiente.O módulo de bateria BC 291 estende o período de retenção de dados de dias para mesesEnquanto a bateria estiver instalada e a CPU desligada, todos os dados de retenção designados permanecerão intactos independentemente da duração da interrupção.

O programa de utilizador na CPU S7-22X é armazenado na EEPROM e sobrevive à perda de energia indefinidamente sem uma bateria.O BC 291 protege especificamente os dados de tempo de execução que residem na RAM.

Principais especificações

Cenários de aplicação

Linha de produção sazonal:Uma máquina de embalagem funciona sazonalmente, mas a produção para durante três meses fora da estação.Parâmetros de processo armazenados em blocos de dados de retenção) através do desligamentoQuando a produção retomar, a máquina reinicia-se com os dados intactos.

Gerenciamento da CPU sob reserva a frio:Um departamento de manutenção mantém uma CPU S7-224 pré-configurada como uma reserva fria.para que possa ser montado na máquina sem exigir uma recarga completa de dados do SCADA ou programação PC.

Extensão do ciclo de vida da fábrica:Uma planta de processamento realiza uma paralisação de manutenção anual de 6 semanas com isolamento elétrico completo dos painéis de controle.

Perguntas frequentes

P1: Qual é a química da bateria e a vida útil do BC 291?

O BC 291 utiliza a química de baterias à base de lítio, classificada ao abrigo do regulamento do artigo 33.o do Regulamento REACH pela presença de um solvente orgânico controlado em concentrações superiores a 0,1% em peso.A vida útil da bateria depende da temperatura ambiente durante o armazenamento e o funcionamentoVerifique a data de produção no rótulo do módulo; os módulos armazenados durante vários anos antes da instalação podem ter uma capacidade residual reduzida.Instalar um novo BC 291 em cada intervalo de manutenção planeado se a retenção de dados a longo prazo for crítica.

P2: O BC 291 mantém também o programa de utilizador?

Não. O programa de escada de utilizador ou FBD na CPU S7-22X é armazenado na EEPROM e não é volátil, sendo mantido indefinidamente sem qualquer fonte de alimentação.O BC 291 só estende a retenção de dados de RAM retentivaA partir de 1 de Julho de 2006, a Comissão apresentou um relatório sobre a aplicação do sistema de gestão de dados (SGD) no âmbito do programa de investigação e desenvolvimento da União Europeia (PET).um cartucho de memória EEPROM opcional (6ES7291-8GC00-0XA0 ou semelhante) que fornece uma camada de backup de programa adicional, mas ocupa o mesmo espaço do BC 291.

P3: Como é possível confirmar os dados de retenção da CPU após a instalação do BC 291?

Depois de montar o BC 291 e a energia do ciclo,Use o STEP 7 Micro/WIN (ou STEP 7-MicroWIN SMART para variantes SMART) para ler o bloco de dados da CPU e o conteúdo da memória de retenção através do cabo de programação. Comparar com os valores esperados antes da desligação. Isto confirma que a bateria manteve os dados durante a interrupção.

P4: O BC 291 pode ser trocado a quente com a CPU ligada?

O procedimento recomendado é instalar ou remover o BC 291 com a CPU desligada.Não é recomendado inserir ou remover a bateria com a energia ligada , e o risco de manuseio para circuitos adjacentes supera o benefício de uma troca a quente.

P5: O que substitui o BC 291 para os novos sistemas S7-200?

O 6ES7291-8BA20-0XA0 foi descontinuado em abril de 2021, em linha com o fim geral de vida da plataforma SIMATIC S7-200.As plataformas S7-200 SMART e SIMATIC S7-1200 têm seus próprios mecanismos de retenção de dados SMART CPUs usam um condensador embutido e cartuchos de memória opcionaisAs instalações S7-200 existentes podem obter módulos BC 291 a partir de canais de peças de reposição industriais.
