| Lugar de origem | Alemanha |
| Marca | SIMENS |
| Certificação | CE RoHS |
| Número do modelo | 6FC5101-0AA01-0AA0 |

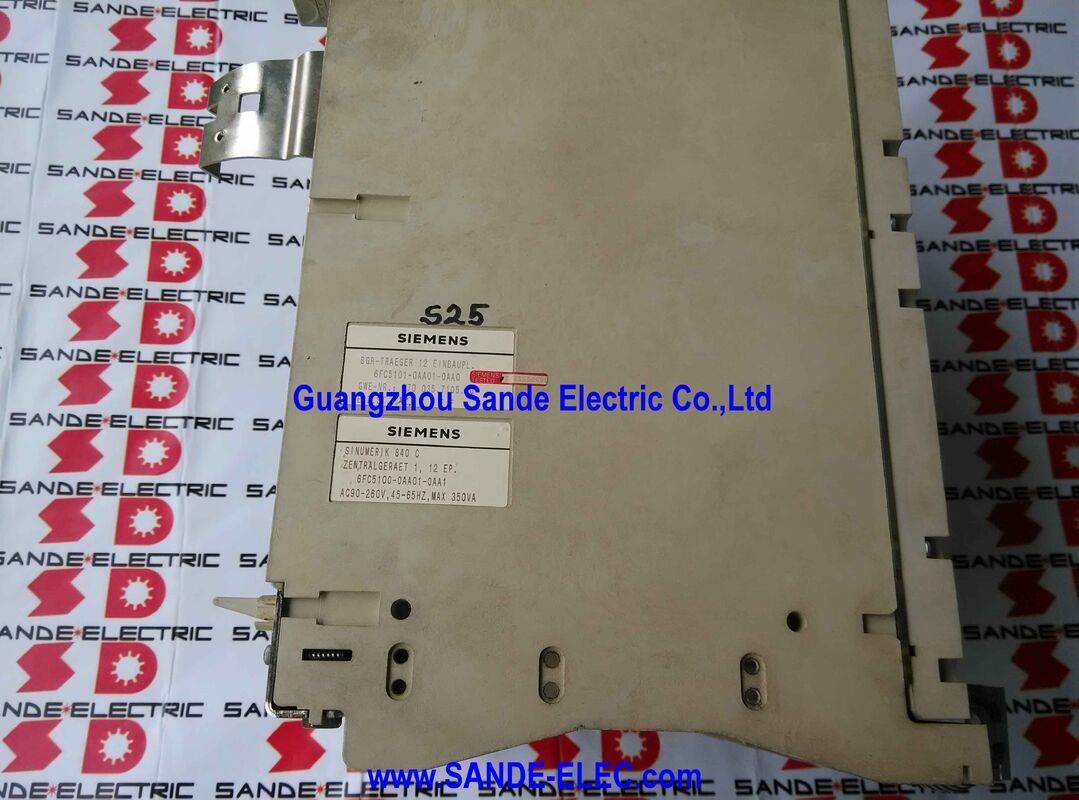

O Siemens 6FC5101-0AA01-0AA0 é o Controlador Central 1 SINUMERIK 840C — o chassi de rack de 12 slots que forma a espinha dorsal física do sistema de controle CNC SINUMERIK 840C.
O 840C foi a plataforma de controle CNC principal da Siemens do início dos anos 1990 até os anos 2000, ocupando o segmento de ponta da linha CNC da Siemens e encontrando ampla aplicação em centros de usinagem de alto desempenho, células de manufatura flexíveis, centros de torneamento/fresamento multieixos e outras aplicações CNC exigentes.
Milhares de máquinas equipadas com 840C permanecem em serviço produtivo em instalações de manufatura em todo o mundo, e a manutenção desses sistemas requer acesso a todos os níveis de hardware — incluindo o próprio chassi do rack.
A designação "não equipado" é significativa: o 6FC5101-0AA01-0AA0 é a estrutura de rack nua — o chassi de alumínio e aço com barramento de backplane, guias de slot, conectores do painel frontal e hardware de montagem — sem nenhuma das placas de módulo que fazem o 840C funcionar.
A fonte de alimentação, o processador NC, o CSB, a CPU do PLC, os módulos de interface e as placas de eixo são todos instalados neste chassi, mas são pedidos e gerenciados separadamente.
O 6FC5100-0AA01-0AA1 intimamente relacionado (observe a pequena diferença no número da peça) é o rack equivalente que vem com fonte de alimentação, CSB e CPU do PLC 135WD já instalados.
Em termos práticos de manutenção, o rack não equipado atende a uma necessidade específica: quando o chassi de um Controlador Central 1 840C sofreu danos físicos — conectores de backplane danificados, estrutura do rack rachada, guias de placa corroídas — mas os módulos instalados ainda estão funcionais, o rack não equipado permite que o engenheiro de manutenção transfira os módulos funcionais do chassi danificado para o novo rack, restaurando o sistema sem substituir placas de módulo caras.
| Parâmetro | Valor |
|---|---|
| Contagem de Slots | 12 |
| Conteúdo do Módulo | Não Equipado (apenas chassi) |
| CNC Compatível | SINUMERIK 840C / 840CE |
| Posição do Controlador | Controlador Central 1 |
| Status | Descontinuado |
O SINUMERIK 840C é um sistema de controle CNC modular organizado em torno de um ou mais racks de controlador central. Em uma instalação completa do 840C, o Controlador Central 1 (este rack) é o rack primário que abriga as placas críticas do sistema:
Fonte de Alimentação (PS): Converte a entrada de rede CA para as tensões reguladas necessárias por todas as placas instaladas — tipicamente +5V, ±15V e +24V para os vários circuitos lógicos e analógicos. Instalado na posição do slot mais à esquerda.
CSB (Central Services Board): Fornece o gerenciamento do barramento do sistema, distribuição de clock e infraestrutura de comunicação entre placas para o rack.
O CSB é a placa que torna o backplane uma infraestrutura de comunicação funcional em vez de apenas um conjunto de conectores passivos.
CPU do PLC (135WD ou similar): O processador PLC SIMATIC S5-135WD integrado que executa a lógica de controle auxiliar da máquina — gerenciando o trocador de ferramentas, o sistema de refrigeração, o monitoramento de intertravamento de segurança e todas as funções binárias da máquina que o processador NC (controle numérico) delega ao PLC.
Placas de Processador NC: As placas de processador de controle numérico que executam os cálculos de interpolação, os algoritmos de controle de posição do eixo e a interpretação do programa de peça.
A configuração específica do processador NC depende do número de eixos e canais configurados para a máquina.
Placas de Interface: Placas de E/S, placas de interface de encoder, placas de circuito de medição e outras placas específicas da aplicação ocupando os slots restantes.
A capacidade de 12 slots do Controlador Central 1 acomoda uma instalação típica do SINUMERIK 840C com alta contagem de eixos.
Máquinas que requerem mais de 12 slots usam racks de Controlador Central adicionais (Controlador 2, Controlador 3) em cascata ao rack primário através de conexões de barramento entre racks.
O SINUMERIK 840C e 840CE compartilham a mesma plataforma de hardware, incluindo este chassi de rack, mas diferem em suas capacidades de sistema de spindle e drive:
O 840C é a configuração padrão — projetado para uso com drives de servo e spindle SIMODRIVE 611 através da arquitetura de interface SINUMERIK 840C padrão.
O 840CE (Enhanced) estende o 840C com funcionalidade adicional — suporte para SIMODRIVE 611 com interfaces de drive aprimoradas, recursos expandidos de controle de spindle e canais de eixo adicionais opcionais para configurações de máquina mais complexas.
A designação "CE" foi usada para certas variantes específicas de exportação e com funcionalidade aprimorada.
Ambos os sistemas usam o mesmo chassi de rack mecânico, backplane e conjunto de módulos fundamental.
A diferenciação de hardware está na configuração específica do módulo carregado — o software e a configuração nos processadores NC e placas PLC determinam se o sistema opera como 840C ou 840CE.
Embora os módulos eletrônicos dentro de um controlador central 840C sejam os itens que mais frequentemente requerem reparo ou substituição, o próprio chassi do rack pode precisar de substituição sob circunstâncias específicas:
Danos nos conectores do backplane: Os conectores do barramento de contato dourado no backplane recebem e liberam placas de módulo ao longo de muitos ciclos de manutenção.
Em ambientes de manutenção de alta frequência, ou após um módulo ser forçado em um slot desalinhado, os conectores do backplane podem ser danificados. Uma vez que ocorra dano nos conectores do backplane, a confiabilidade elétrica de todo o rack é comprometida — a substituição do chassi é a resolução correta.
Danos por corrosão ou contaminação do rack: Em oficinas onde o gabinete CNC foi mal vedado contra vapor de refrigerante, cavacos de metalurgia ou fluidos de limpeza, a estrutura do chassi do rack pode corroer a ponto de os slots dos módulos não fornecerem mais montagem mecânica segura.
Um chassi corroído que permite que as placas de módulo mudem de posição durante a vibração cria falhas de contato intermitentes que são extremamente difíceis de diagnosticar.
Impacto físico: Acidentes no gabinete, danos de transporte ou manuseio inadequado podem dobrar ou rachar fisicamente as guias de slot do rack, impedindo que os módulos se encaixem corretamente.
Em todos esses casos, o chassi não equipado 6FC5101-0AA01-0AA0 fornece a substituição estrutural, preservando o investimento nas placas de módulo instaladas.
P1: Qual é a diferença entre o 6FC5101-0AA01-0AA0 e o 6FC5100-0AA01-0AA1?
O 6FC5100-0AA01-0AA1 (prefixo ligeiramente diferente do número da peça base: -5100 vs -5101) é o Controlador Central 1 totalmente equipado, entregue com fonte de alimentação, CSB e CPU do PLC 135WD instalados. O 6FC5101-0AA01-0AA0 é apenas o chassi não equipado — ele chega sem nenhum módulo instalado.
A versão não equipada é apropriada ao transferir módulos funcionais de um chassi danificado. Ao reconstruir ou configurar um sistema 840C do zero, a versão equipada ou módulos adquiridos separadamente são necessários.
P2: Módulos de um Controlador 2 ou Controlador 3 SINUMERIK 840C podem ser instalados neste chassi do Controlador 1?
O conector físico do backplane e as dimensões dos slots são consistentes em toda a família de racks de controlador central 840C — placas projetadas para slots do Controlador 2 ou Controlador 3 se encaixam fisicamente nos slots do Controlador 1.
No entanto, a posição lógica de certas placas (particularmente a fonte de alimentação PS, CSB e as placas que ocupam posições de slot reservadas específicas) é definida na configuração de hardware do SINUMERIK 840C, e misturar placas entre posições de rack de controlador requer uma verificação cuidadosa contra o guia de planejamento do 840C para verificar as configurações de endereço das placas, configurações de jumpers e atribuições de slot do backplane.
P3: Qual é a limitação da contagem de slots e o que acontece se uma configuração 840C exigir mais de 12 slots?
O rack Controlador 1 fornece 12 slots de módulo. Quando uma configuração de máquina específica — alta contagem de eixos, múltiplos canais, E/S extensiva — requer mais de 12 posições de slot, o sistema 840C se expande adicionando racks Controlador 2 (6FC5101-0AB02-0AA0 com 18 slots + 3 slots AT) e, se necessário, racks Controlador 3, conectados ao Controlador 1 através da interface de barramento entre racks.
O guia de planejamento para a configuração específica do 840C especifica quais placas devem estar no Controlador 1 e quais podem ser distribuídas por racks adicionais.
P4: O SINUMERIK 840C ainda é suportado pela Siemens e qual é a situação das peças de reposição?
A plataforma SINUMERIK 840C foi descontinuada pela Siemens há muitos anos, mas a Siemens fornece o que denomina "Serviços Industriais" para plataformas legadas — disponibilidade de peças de reposição e serviços de reparo por períodos definidos.
Para usuários finais que operam máquinas 840C, os principais canais de peças de reposição são a própria logística de peças de reposição da Siemens (para componentes ainda em seu estoque), serviços especializados de reparo SINUMERIK que estocam módulos 840C recondicionados e o mercado de excedentes industriais.
O próprio chassi do rack — como um componente mecânico em vez de eletrônico — tende a ser relativamente disponível no mercado de excedentes em comparação com as placas de módulo.
P5: Qual é o sucessor do SINUMERIK 840C e uma atualização pode ser realizada reutilizando os motores e drives do 840C?
O sucessor designado pela Siemens para o SINUMERIK 840C é o SINUMERIK 840D sl (Solution Line) e, mais recentemente, a plataforma SINUMERIK ONE.
Uma migração do 840C para o 840D sl geralmente substitui completamente a eletrônica do controle CNC — o rack do controlador central e todas as suas placas são substituídas por hardware 840D sl — enquanto os drives de servo e spindle SIMODRIVE 611 podem frequentemente ser mantidos com atualizações apropriadas de software de drive.
Os sistemas de motor e encoder são geralmente compatíveis. A estrutura mecânica da máquina, a geometria do eixo e a manutenção dos cabos de campo e conectores podem ser preservadas em uma migração bem planejada, tornando a substituição da eletrônica viável sem uma reconstrução completa da máquina.
