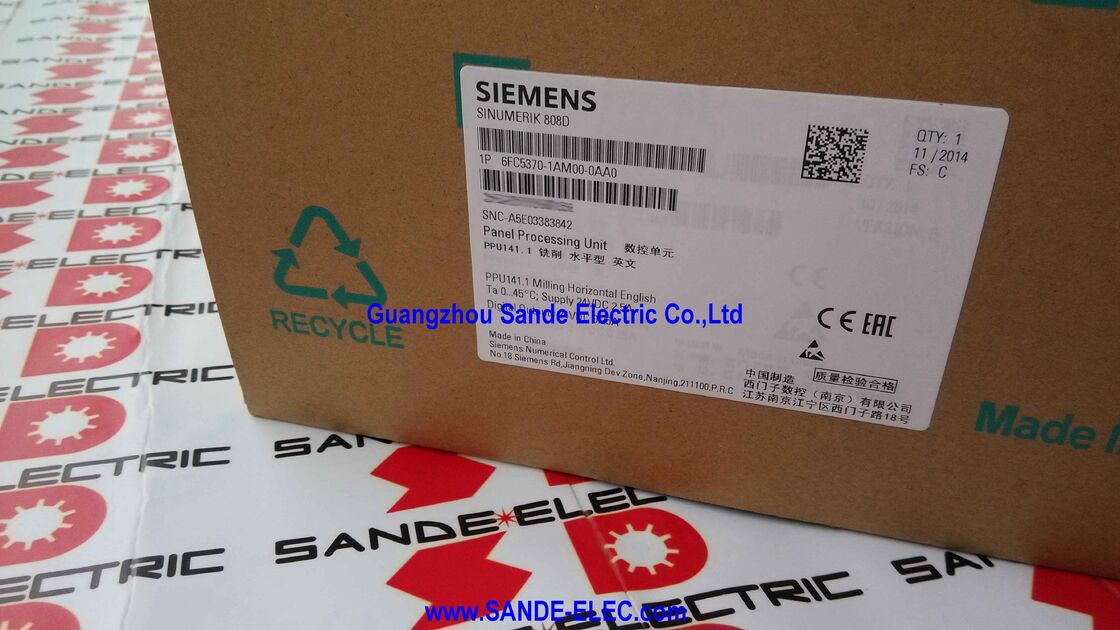

Siemens 6FC5370-1AM00-0AA0 | SINUMERIK 808D Fresagem PPU141.1 — Unidade de Processamento de Painel, Até 3 Eixos de Avanço + 1 Eixo de Rotação, Interface SINAMICS V60, Layout em Inglês, 4,1kg

Visão Geral

O Siemens 6FC5370-1AM00-0AA0 é a variante de fresagem PPU141.1 para o SINUMERIK 808D — a plataforma de controle CNC de entrada da Siemens, posicionada para trazer capacidade CNC de nível profissional para aplicações de máquinas-ferramentas sensíveis ao custo.

O conceito PPU (Unidade de Processamento de Painel) agrupa o controlador CNC, o display do operador, o teclado da máquina e as interfaces de E/S em uma única unidade compacta que é montada diretamente no painel da máquina-ferramenta.

Não há um computador CNC separado montado em rack, nem uma unidade de display HMI separada — o PPU141.1 é a unidade CNC completa, com painel frontal e tudo.

Na hierarquia da família SINUMERIK, o 808D fica abaixo das plataformas 828D e 840D sl em complexidade e preço, mas compartilha a linguagem de programação SINUMERIK fundamental e a estrutura G-code.

Um operador familiarizado com a programação 828D ou 840D trabalha com o 808D sem precisar de treinamento separado em um dialeto G-code diferente. Um fabricante de máquinas que projeta para o 808D escreve programas de peças e ciclos de máquina usando as mesmas convenções de programação DIN 66025 / ISO 6983 que se aplicam a toda a linha SINUMERIK — uma vantagem prática significativa quando os fabricantes de máquinas atendem clientes que usam várias plataformas CNC Siemens em suas instalações de produção.

A variante de fresagem (-AM no número do pedido) é configurada para centros de usinagem e fresadoras — ela suporta três eixos lineares de avanço (X, Y, Z) e um canal de eixo de rotação, o que cobre a configuração padrão de centro de usinagem vertical.

A variante de torneamento (-AT) suporta dois eixos de avanço e um eixo de rotação para aplicações de torno.

Essa distinção é implementada na configuração de software pré-carregada do PPU, não no hardware — o mesmo hardware PPU141.1 executa a compilação de software de fresagem ou torneamento, dependendo do sufixo do número do pedido.

Especificações Principais

Arquitetura do Sistema — PPU + MCP + Acionamentos

O sistema de controle SINUMERIK 808D é estruturado em três componentes principais que trabalham juntos:

PPU141.1 (esta unidade): Contém o processador NC (Controle Numérico), o PLC, as saídas de setpoint do acionamento, as entradas do encoder e todas as interfaces de E/S da máquina. O painel frontal do PPU apresenta o display do operador e o teclado CNC.

O engenheiro comissiona os eixos da máquina, insere os dados da máquina e escreve programas de peças através da interface do PPU.

MCP (Painel de Controle da Máquina, 6FC5303-0AF35-0AA0): Uma unidade de painel separada que se conecta ao PPU, fornecendo os botões de controle físico do operador da máquina — partida/parada do eixo de rotação, retenção de avanço, partida de ciclo, parada de emergência e seleção de modo. O MCP se comunica com o PPU através de uma interface padrão.

Acionamentos: O PPU emite setpoints de velocidade para os acionamentos dos eixos e do eixo de rotação através de cabos de setpoint.

Para os eixos de avanço, os Módulos de Potência Controlada SINAMICS V60 (CPM60.1) são o acionamento designado pela Siemens para sistemas 808D, conectados via cabos de setpoint de 5m, 7m ou 10m (série 6FC5548).

Para o eixo de rotação, qualquer inversor ou acionamento de eixo de rotação servo com entrada de setpoint analógica pode ser conectado através do cabo de setpoint do eixo de rotação (série 6FC5548-0BA05).

E/S Digital — Integração de Máquina e PLC

O PPU141.1 contém um PLC integrado que executa a lógica de controle auxiliar da máquina — controle da bomba de refrigeração, sequências do trocador de ferramentas, monitoramento do intertravamento da porta, controle do mandril e da contra-ponta, funções de segurança e resposta do painel do operador.

O programa PLC é executado no mesmo processador que o NC e é programado na ferramenta padrão SINUMERIK 808D PLC usando diagrama de escada.

As E/S físicas com as quais o PLC interage se conectam através das interfaces de E/S do PPU:

As entradas digitais (X100, X101, X102) recebem sinais de 24V CC de sensores, chaves fim de curso, contatos de relé de segurança, botões do operador na máquina e quaisquer outros sinais de campo binários que o programa PLC precise ler.

As interfaces de saída digital (X200, X201) acionam cargas de 24V CC de até 250mA por canal — suficiente para controle de bobina de relé, pilotos de válvula solenóide, luzes indicadoras e atuadores semelhantes.

A interface de E/S rápida (X21) fornece canais de entrada e saída de alta velocidade para sinais controlados por NC que exigem precisão de tempo abaixo do ciclo de varredura do PLC — como entrada de salto (para sondagem de medição de comprimento de ferramenta), saída NC para override do eixo de rotação e outras funções de máquina críticas em termos de tempo.

Interface RS232 — Transferência de Dados e Documentação

A interface serial RS232 no PPU141.1 fornece um link serial padrão compatível com PC para transferir programas CNC para e de um PC, conectar um terminal HMI serial ou interagir com outros dispositivos seriais.

Na prática de máquinas-ferramentas, a porta RS232 serve como link DNC (Controle Numérico Direto) — um PC ou computador de oficina armazena a biblioteca de programas de peças e os transfere para a máquina para cada trabalho de produção, eliminando a necessidade de inserir programas manualmente no teclado da máquina para peças complexas ou grandes.

A configuração da porta RS232 — taxa de baud, bits de dados, bits de parada, paridade — é definida nos dados da máquina e deve corresponder às configurações do software DNC do PC conectado ou de outro dispositivo. A maioria dos PCs modernos requer um adaptador USB para RS232, pois as portas nativas RS232 não são mais padrão em laptops corporativos, e a escolha do adaptador afeta a confiabilidade da comunicação em taxas de baud mais altas.

FAQ

P1: A variante de fresagem 808D suporta até 3 eixos de avanço. Um quarto eixo (como uma mesa rotativa) pode ser adicionado?

O software de fresagem 808D base suporta três eixos de avanço. Para máquinas que requerem um quarto eixo, a Siemens oferece uma opção de software ("eixo adicional") que estende o controle para um quarto eixo servo, que pode funcionar como um eixo rotativo (A, B ou C) ou um eixo linear adicional.

Esta opção é ativada através de uma chave de licença de software inserida nos dados da máquina — nenhuma modificação de hardware é necessária. O hardware do PPU141.1 já inclui a saída de setpoint física e a entrada do encoder para o eixo adicional; é o software que ativa o quarto canal.

P2: O PPU141.1 6FC5370-1AM00-0AA0 pode ser usado com acionamentos diferentes do SINAMICS V60?

Sim. O PPU141.1 emite setpoints de velocidade analógicos de ±10V e lê o feedback do encoder incremental para cada eixo de avanço — a mesma interface usada por muitos amplificadores de acionamento servo de diferentes fabricantes.

O cabo de setpoint (série 6FC5548-0BA05) conecta a saída de setpoint do PPU à entrada de referência de velocidade do acionamento, e o cabo do encoder do encoder incremental do motor alimenta de volta para a entrada do encoder do PPU.

Qualquer acionamento que aceite uma referência de velocidade analógica de ±10V e cujo motor controlado forneça feedback de encoder incremental (sinais TTL compatíveis A/B/Z) pode funcionar com o PPU141.1. O SINAMICS V60 é o acionamento recomendado e testado pela Siemens para o sistema 808D, proporcionando compatibilidade otimizada e suporte de comissionamento.

P3: O PPU é listado como pesando 4,1 kg e fabricado na China. Este é um produto genuíno da Siemens?

Sim. O 6FC5370-1AM00-0AA0 é um produto OEM da Siemens fabricado em uma unidade de produção da Siemens na China — um local de fabricação comum para produtos Siemens voltados para o mercado asiático e o mercado global de máquinas-ferramentas sensível ao custo.

O sufixo -0AA0 designa a versão em inglês para mercados internacionais.

O mesmo hardware PPU também é produzido em uma versão com layout de caracteres chineses (6FC5370-1AM00-0CA0) especificamente para o mercado doméstico chinês.

Ambas as versões são componentes genuínos Siemens SINUMERIK 808D suportados pela infraestrutura global de suporte técnico e documentação da Siemens.

P4: Qual software é usado para escrever programas PLC para o SINUMERIK 808D?

O PLC do SINUMERIK 808D é programado usando o editor de diagrama de escada incluído no software SINUMERIK 808D Toolbox, que a Siemens fornece com cada sistema.

O Toolbox é executado em um PC Windows e inclui o ambiente de programação PLC, o editor de dados da máquina, o editor de programas de peças e as ferramentas de configuração para configurar as interfaces de acionamento e as atribuições de E/S.

Os programas são compilados no Toolbox e baixados para o PPU via porta RS232 ou pendrive USB.

O PLC do 808D não é compatível com STEP 7 ou TIA Portal — ele usa um ambiente PLC simplificado projetado especificamente para a plataforma 808D.

P5: O PPU141.1 suporta importação de arquivos DXF para programas de fresagem de contorno, ou apenas entrada manual de G-code?

A entrada de programas de peças do SINUMERIK 808D é principalmente através do teclado no PPU ou através do download de programas escritos em um PC. A importação de DXF — a capacidade de ler arquivos de geometria CAD e gerar automaticamente programas NC a partir de dados de contorno — não é um recurso padrão do software 808D básico.

Para contornos de fresagem complexos que exigem programas gerados por CAM, o fluxo de trabalho típico é gerar o G-code em um sistema CAM baseado em PC (Mastercam, Fusion 360, HSMWorks, etc.) e transferir o arquivo de programa NC resultante para o 808D via RS232 ou pendrive USB.

As capacidades de programação de contorno do 808D no pacote padrão cobrem ciclos para fresagem de cavidades, furação e operações de contorno padrão através de suas funções de suporte a ciclos.
