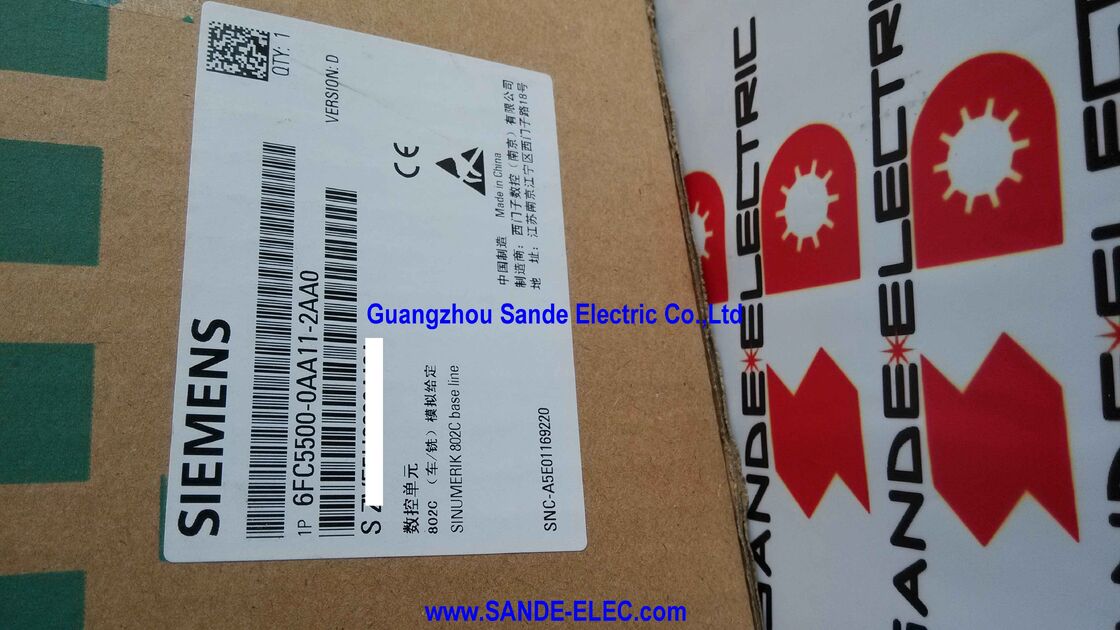

Sistema de controlo digital 6FC5500-0AA11-2AA0 6FC5 500-0AA11-2AA0 6FC55OO-OAA11-2AAO

Siemens 6FC5500-0AA11-2AA0 | SINUMERIK 802C Base Line — Pacote Básico Completo de CNC, 3 Servomotores Analógicos + 1 Eixo de Rotação, 48/16 DI/O, Painel Operador + MCP, Caixa de Ferramentas e Diário de Bordo

Visão Geral

O Siemens 6FC5500-0AA11-2AA0 é o pacote básico SINUMERIK 802C Base Line — a entrada da Siemens no segmento de menor custo do mercado de CNC, projetado para trazer controle CNC genuíno às aplicações de máquinas-ferramenta mais simples, sem o custo ou a complexidade das plataformas SINUMERIK de nível superior.

O sufixo "2AA0" identifica esta como a versão para o mercado chinês do 802C Base Line, enquanto a função e o conteúdo são idênticos à versão -1AA0 mundial.

Tudo o que uma máquina-ferramenta precisa para operar como um sistema CNC está neste pacote.

O Painel Operador de Controle integra o processador CNC, PLC, display, teclado e o Painel de Controle da Máquina em uma única montagem compacta — não há rack separado, monitor separado ou unidade de controle separada para montar e conectar.

O módulo de E/S periférico gerencia as 48 entradas digitais e 16 saídas digitais que conectam os sensores da máquina, chaves de fim de curso, solenoides e contatores de motor ao CNC.

O CD da caixa de ferramentas contém o software de comissionamento e a documentação. O diário de bordo rastreia o histórico de configuração do sistema.

O posicionamento "Base Line" na hierarquia de produtos SINUMERIK é deliberado: este é o sistema de controle para máquinas que precisam de capacidade CNC, mas não podem justificar o investimento em plataformas 808D, 828D ou superiores.

Uma pequena oficina convertendo um torno mecânico para CNC, um centro de treinamento vocacional equipando alunos com sua primeira máquina CNC, um fabricante de máquinas visando mercados competitivos em custo — esses são os cenários onde o 802C Base Line faz sentido prático.

Especificações Principais

Interface de Servomotor Analógico — Ampla Compatibilidade em Aplicações de Retrofit

A saída de referência de velocidade analógica ±10V do 802C Base Line para cada eixo é a linguagem universal dos sistemas de servomotor desde os anos 1970 até os anos 2000. Cada amplificador de servomotor analógico da Siemens, Indramat, Fanuc, ELMO e dezenas de outros fabricantes responde a ±10V — a tensão de saída do CNC comanda a referência de velocidade do servomotor, e o encoder montado no motor reporta a posição real de volta ao CNC.

Essa arquitetura de interface analógica é o motivo pelo qual o 802C Base Line é eficaz no mercado de retrofit.

Um torno mecânico construído nos anos 1980 com motores convencionais pode ser atualizado para controle CNC adicionando servomotores com encoders TTL, conectando-os a um amplificador de servomotor SIMODRIVE Base Line (ou servomotor analógico equivalente) e conectando o 802C Base Line como o controlador CNC.

A máquina ganha execução completa de programas NC, controle de ciclo automatizado e precisão de posição — a uma fração do custo de substituir a máquina inteiramente.

A compatibilidade com encoders TTL (sinais incrementais A/B/Z) e resolvers (sensores analógicos seno/cosseno) amplia ainda mais a seleção de hardware.

Resolvers são inerentemente robustos e resistentes à contaminação, frequentemente preferidos em ambientes de oficina com refrigerante e cavacos. Encoders TTL são amplamente disponíveis e bem estabelecidos. Ambos se conectam diretamente às entradas de feedback do 802C Base Line.

Programação DIN e o Modo de Máquina Manual

O 802C Base Line executa programas escritos em DIN 66025 — o padrão nacional alemão (essencialmente idêntico à ISO 6983) que define a linguagem de programação G-code e M-code usada em praticamente todas as máquinas-ferramenta CNC do mundo.

Um programador treinado em qualquer outro CNC Siemens, ou em Fanuc, Mitsubishi, ou na maioria das outras plataformas CNC importantes, já conhece os fundamentos do DIN 66025. G00 para avanço rápido, G01 para avanço linear, G02/G03 para interpolação circular, M03/M04/M05 para controle do eixo de rotação — estes são universais.

Além da execução padrão de G-code, o 802C Base Line oferece uma interface de usuário "máquina manual" projetada especificamente para máquinas de torneamento.

Neste modo, o controle permite que o operador acione os eixos manualmente com o volante enquanto o CNC rastreia a posição, alterne perfeitamente entre operação convencional e execução de ciclo NC sem alterar a configuração da máquina, e execute ciclos pré-programados (torneamento, furação, corte de rosca) acionados por simples seleções de teclas de função em vez de programas NC completos.

Este modo de operação dupla — máquina CNC e máquina convencional no mesmo controle — é particularmente valioso em oficinas de pequenos lotes onde a maior parte do trabalho é convencional, mas peças complexas ocasionais exigem precisão CNC.

48/16 E/S Digitais — Escopo de Integração da Máquina

As 48 entradas digitais e 16 saídas digitais do módulo periférico do 802C Base Line gerenciam a interface binária completa entre o CNC e os sistemas mecânicos e elétricos da máquina-ferramenta:

As 48 entradas acomodam: chaves de ponto de referência para todos os eixos (retornando a máquina a uma posição conhecida na inicialização), chaves de fim de curso (limites físicos e entradas de monitoramento de limite de software), sensor de orientação do eixo de rotação (para posicionamento de troca de ferramenta), monitoramento de nível e pressão do refrigerante, intertravamento de porta e monitoramento de proteção, sensores de fixação do porta-ferramentas e entradas do painel do operador além das gerenciadas diretamente pelo MCP.

As 16 saídas comandam: contator da bomba de refrigerante, atuadores de troca de ferramenta, freio do eixo de rotação, solenoides de troca de marcha, lâmpadas indicadoras e dispositivos de alarme.

Para máquinas que requerem E/S adicionais além das 48/16 básicas, a expansão através de painéis de relé externos ou dispositivos de E/S adicionais conectados através de interfaces seriais disponíveis é uma opção dentro da arquitetura geral do sistema.

FAQ

P1: Qual é a diferença entre o 6FC5500-0AA11-2AA0 (China) e o 6FC5500-0AA11-1AA0 (mundial)?

O sufixo -2AA0 designa a versão para o mercado doméstico chinês do pacote básico SINUMERIK 802C Base Line.

O conteúdo funcional — hardware, software, módulo de E/S, caixa de ferramentas, diário de bordo — é idêntico entre as duas versões.

A distinção está no sistema regional de pedidos e distribuição da Siemens: a versão -2AA0 é vendida através dos canais de distribuição da Siemens na China e foi homologada e adaptada para o mercado chinês.

Para aquisição na China, o número de pedido apropriado é o -2AA0; para aquisição internacional, usa-se o -1AA0. Ambas as variantes são compatíveis com a mesma documentação e recursos de suporte técnico.

P2: Qual é o número máximo de blocos de programa de peça (passos NC) que o 802C Base Line pode armazenar?

O armazenamento de programas NC do 802C Base Line é deliberadamente dimensionado para programas simples e de baixa complexidade, consistente com seu posicionamento no mercado de máquinas-ferramenta.

A capacidade exata de armazenamento é definida na documentação do sistema SINUMERIK 802C Base Line, que especifica a memória não volátil disponível para programas de peça.

Programas para ciclos de torneamento típicos e contornos de fresamento na faixa de aplicação pretendida deste controle — torneamento simples de eixos, fresamento de face, padrões de furação — geralmente requerem apenas algumas centenas de blocos, bem dentro do armazenamento disponível.

Para aplicações que exigem programas muito grandes (contornos complexos gerados por CAM), o posicionamento do 802C Base Line sugere que os programas sejam divididos ou que o tipo de máquina seja reconsiderado.

P3: O 802C Base Line pode controlar um quarto eixo — por exemplo, uma mesa rotativa em uma fresadora?

O 802C Base Line padrão suporta até três eixos de avanço e um eixo de rotação.

Não há opção de software para um quarto eixo nesta geração de controle, ao contrário do SINUMERIK 808D que oferece uma opção de eixo adicional.

Se uma aplicação de fresamento requer um quarto eixo, a escolha apropriada é a variante de fresamento 808D com a opção de software de eixo adicional, ou um controle SINUMERIK de nível superior.

O 802C Base Line é fundamentalmente um controlador de três eixos de avanço.

P4: A caixa de ferramentas incluída no pacote é compatível com o Windows 10 e sistemas operacionais de PC atuais?

O software da caixa de ferramentas SINUMERIK 802C Base Line foi desenvolvido na era do Windows XP/2000.

A compatibilidade com o Windows 10 e sistemas operacionais posteriores pode ser limitada ou exigir configurações de modo de compatibilidade.

Para comissionamento e parametrização de sistemas 802C Base Line usando computadores atuais, é recomendado verificar o Siemens Industry Online Support para a versão mais recente da caixa de ferramentas e suas notas de compatibilidade com o Windows.

Muitos engenheiros de manutenção mantêm um laptop mais antigo dedicado com Windows XP ou Windows 7 especificamente para trabalhos com a série SINUMERIK 802 legada.

P5: Quais servomotores são especificamente projetados para funcionar com o 802C Base Line?

A família de servomotores SIMODRIVE Base Line é o parceiro de servomotor projetado especificamente pela Siemens para o 802C Base Line — um servomotor analógico com custo otimizado que usa a mesma interface de setpoint ±10V com feedback de encoder TTL que o 802C Base Line emite.

O SIMODRIVE Base Line fornece desempenho correspondente (torque, faixa de velocidade, resposta dinâmica) apropriado para a classe de máquina-ferramenta que o 802C Base Line controla.

Servomotores analógicos de terceiros com entrada ±10V e feedback de encoder TTL também são compatíveis, desde que o envelope de desempenho do servomotor e as especificações da interface do encoder sejam verificados em relação aos requisitos do 802C Base Line para o eixo específico da máquina.
