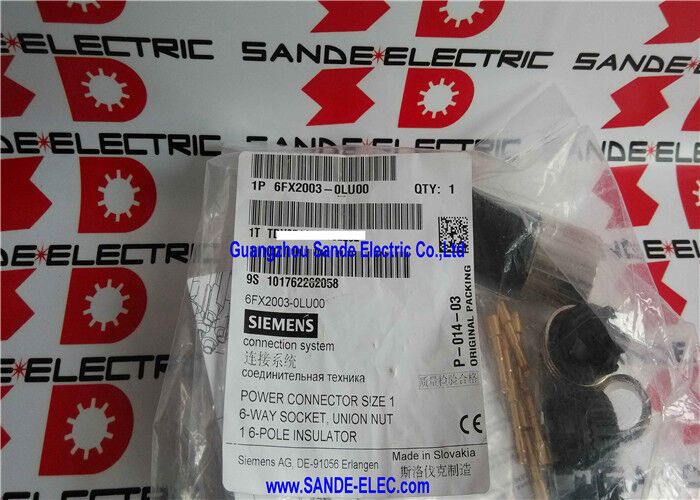

Siemens 6FX2003-0LU00 | MOTION-CONNECT Conector de Alimentação — Soquete de 6 polos, Tamanho 1, com Tampa Rosqueada

Número da Peça: 6FX2003-0LU00

Referência Cruzada: 6FX20030LU00

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: Conector de Alimentação — Inserção de Soquete para Cabo de Motor de Servo Drive

Série do Produto: MOTION-CONNECT

Conectando Drives a Motores

O 6FX2003-0LU00 é o soquete do conector de alimentação de 6 polos, Tamanho 1, da linha MOTION-CONNECT da Siemens — o conector de acoplamento usado para terminar o cabo de alimentação que vai entre um amplificador de servo drive e um servomotor CA. É um componente de terminação de campo: o engenheiro monta este conector na extremidade cortada do cabo do motor, criando o plugue que se insere no soquete de entrada de alimentação do motor.

O conteúdo do kit oferece uma solução completa de terminação em uma única peça: a carcaça isolante de 6 polos, oito contatos de soquete classificados para condutores de 1–2,5 mm², e duas braçadeiras de alívio de tensão de cabo cobrindo as faixas de diâmetro externo de 7,5–12 mm e 9–15 mm. A tampa rosqueada trava na carcaça isolante após a fiação, selando a montagem e fornecendo a força de aperto do alívio de tensão.

Nos sistemas de drive SINUMERIK e SINAMICS da Siemens, o sistema de cabo de alimentação MOTION-CONNECT usa conectores padronizados para permitir a montagem modular de cabos. O tamanho do conector — Tamanho 1 — é compatível com a classificação de corrente do cabo e a classe de potência do motor. O Tamanho 1 cobre a faixa de potência baixa a média; motores de maior potência usam conectores de Tamanho 2 ou Tamanho 3.

Especificações Principais

FAQ

Q1: Quantos condutores um conector de alimentação de motor de 6 polos transporta?

O conector de 6 polos transporta os três condutores de fase do motor (U, V, W), o condutor de terra de proteção (PE) e os dois condutores de freio (se o motor tiver um freio eletromagnético). Os oito contatos de soquete acomodam essas conexões, com posições não utilizadas em variantes de motor com ou sem freio deixadas abertas.

Q2: A faixa de terminação do cabo cobre diâmetros externos de 7,5–12 mm e 9–15 mm. Qual se aplica a qual cabo?

As duas entradas de terminação de cabo são para duas faixas diferentes de diâmetro externo de cabo na mesma montagem de conector — uma braçadeira acomoda o cabo do motor (geralmente a capa externa geral do cabo de alimentação, que varia por tipo de cabo), e a outra acomoda uma variante de cabo diferente. Selecione a braçadeira que corresponde ao diâmetro externo do cabo que está sendo terminado.

Q3: O 6FX2003-0LU00 pode ser montado sem ferramentas especiais?

Sim. Os contatos tipo parafuso requerem apenas uma chave de fenda comum de ponta chata ou Phillips e um descascador de fios. A braçadeira externa do cabo usa um fixador de parafuso padrão. Nenhuma ferramenta de crimpagem é necessária. As instruções de montagem MOTION-CONNECT da Siemens especificam o comprimento de descascamento do condutor e os torques dos parafusos para uma terminação correta.

Q4: Quais séries de servomotores Siemens são compatíveis com o conector de Tamanho 1?

O conector de Tamanho 1 é usado com servomotores compatíveis com SINUMERIK e SINAMICS na classe de potência baixa a média. As séries de motores que tipicamente usam o Tamanho 1 incluem 1FK7, 1FT7 e séries relacionadas na faixa de potência atendida por condutores de 1–2,5 mm². Confirme o tamanho do conector na designação do terminal do motor ou na documentação de pedido de cabo MOTION-CONNECT para o modelo específico do motor.

Q5: O conector 6FX2003-0LU00 é reutilizável se o cabo for reterminado?

Os contatos de soquete são do tipo terminação por parafuso, permitindo que o cabo seja removido e reinserido. No entanto, a SIEMENS recomenda a substituição dos contatos se o condutor tiver sido apertado em excesso ou se o isolamento estiver danificado no ponto de descascamento. A carcaça isolante é reutilizável desde que não esteja danificada. Para conexões de drive críticas, a substituição do kit de conector completo na reterminação é a prática mais segura.
