Mini unidade portátil 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

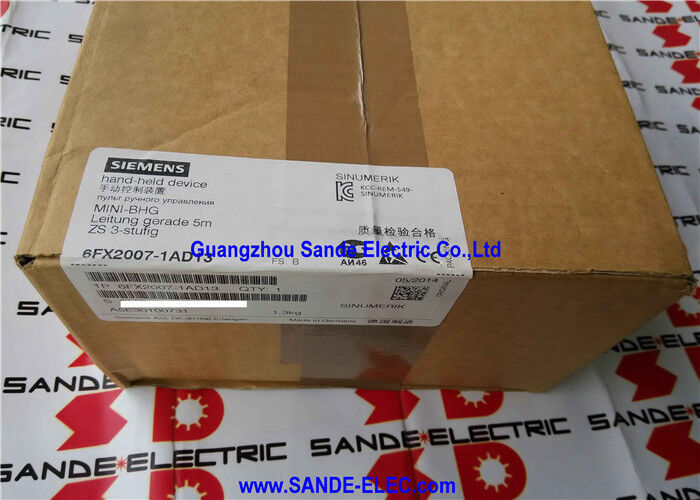

Siemens 6FX2007-1AD13∙ SINUMERIK Mini Handheld Unit 5m cabo reto / 2 canais E-Stop / 3 passos de habilitação / volante de mão

Controle manual do eixo na peça de trabalho

A unidade portátil SINUMERIK Mini coloca o controle de travessia do eixo e a capacidade de parada de emergência no local do operador durante a configuração, a troca de ferramentas, o carregamento da peça de trabalho e a verificação em seco.Quando o operador precisa de estar na zona de corte, guiando uma ferramenta para a sua posição de referência ou atravessando eixos enquanto observa directamente a área de trabalhocom as funções de segurança necessárias para operar perto da máquina sem o compartimento de proteção fechado.

Porquê a variante do cabo reto:Os cabos retos não apresentam a tensão de ressorte dos cabos enrolados.facilitando a sua gestão em máquinas maiores, quando o operador caminha vários metros entre o painel e a área de trabalhoO -1AD03 com cabo enrolado de 3,5 m é adequado para operadores que utilizam principalmente a unidade perto de uma estação fixa e que desejam que o cabo se retraia ordenadamente quando não estiver em uso.

Principais especificações

E-Stop de dois canais e habilitação em três passos Como funcionam as funções de segurança

E-stop de dois canais (4 fios):O botão E-stop tem dois contatos independentes normalmente fechados, cada um ligado em seu próprio circuito ao monitoramento do relé de segurança do CNC.A monitorização verifica continuamente que ambos os canais são consistentes uma falha de fiação ou contato preso que abre um canal sem o outro é detectado e impede a operação da máquina até ser limpoEsta arquitetura de dois canais cumpre a norma EN ISO 13849 Nível de desempenho d e a norma EN 62061 SIL 2.

Botão de activação de três passos (2 canais):

• Posição 1 (liberada):Circuito aberto movimentos de eixo inibidos
• Posição 2 (manter a meio):Circuito fechado
• Posição 3 (pânico/pressão total):Circuito aberto ∼ movimento inibido

O operador deve manter conscientemente a posição do centro de retenção para manter o movimento ativo.Uma unidade caída perde a posição 2O botão de activação é o comando de segurança que permite a travessia do eixo na proximidade da máquina durante a configuração sem proteção fechada.

Ferradura magnética da roda de mão:O detentor mantém a roda de mão parada quando não está em uso deliberado, impedindo que a rotação acidental de uma unidade arrastada ou caída envie comandos de eixo não intencionais.

Portas de ligação

As portas separadas para cada função de segurança permitem que o CNC mantenha um monitoramento independente de cada circuito.

Perguntas frequentes

P1: Qual é a diferença entre 6FX2007-1AD13 e 6FX2007-1AD03?

Identico em todas as funções, características de segurança, portas de conector e dimensões. A única diferença é o cabo: -1AD13 tem um cabo reto de 5 m; -1AD03 tem um cabo enrolado de 3,5 m.Selecione reta para caminhar ao redor do perímetro da máquina; selecionar enrolado para utilização em estações fixas, onde o cabo deve retrair-se quando solto.

P2: O que acontece se o operador pressionar o botão de ativação para a posição 3?

Ambos os contatos de interruptor de ativação abrem O operador deve voltar conscientemente para a posição de retenção média 2 para retomar o movimentoEste é o comportamento de segurança pretendido: um operador assustado agarrado com força provoca uma parada, não uma continuação do movimento.

Q3: Como são configuradas as três teclas de função atribuíveis pelo utilizador?

As teclas de função conectam-se à interface de sinal do MHU como entradas digitais para o controlador SINUMERIK.funções do PLC do utilizador) é configurado no programa do PLC da máquina e/ou nos dados da máquina SINUMERIKAs tiras de rótulo deslizantes permitem a inscrição de funções de chave personalizadas para corresponder às atribuições programadas.

P4: O 6FX2007-1AD13 é compatível com todas as gerações do SINUMERIK?

Requer sistemas SINUMERIK que forneçam as portas de interface X51/X52/X55/X60 ¢ cobrindo SINUMERIK 840D sl, 828D e 802D sl.Confirmar NCU da máquina ou PPU fornece estas portas de conector e que o programa PLC inclui a configuração de interface de unidade portátilAs gerações mais antigas do SINUMERIK com diferentes especificações de interface portátil podem exigir uma variante ou adaptador MHU diferente.

P5: O MHU pode ser limpo com jatos de água, dada a sua classificação IP65?

IP65 cobre jatos de água de baixa pressão provenientes de qualquer direcção  lavagem normal e pulverização acidental.aditivos de refrigerante), estes são geralmente compatíveis com o material da casa.Os solventes concentrados e os produtos químicos agressivos de limpeza podem causar degradação da superfície ao longo do tempo..
