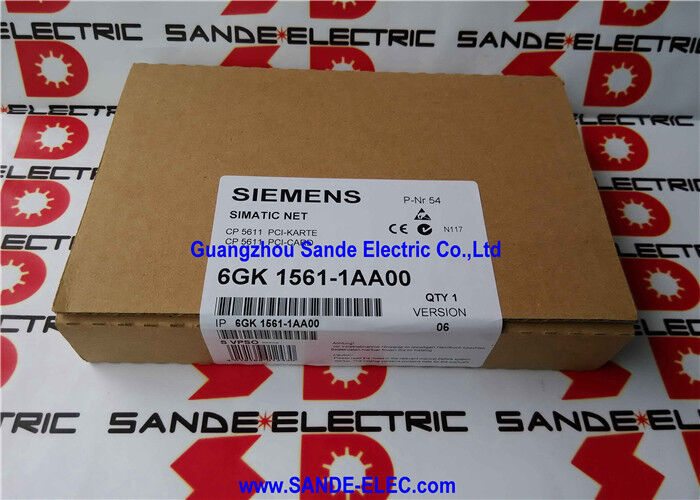

CARDÃO DE PROCESSOR DE COMUNICAÇÃO 6GK1561-1AA00 6GK1 561-1AA00 6GK1561-1AAOO

Siemens 6GK1561-1AA00 ∙ CP 5611 ∙ Processador de comunicações PCI de 32 bits para PROFIBUS / MPI / PPI, 9,6 kbit/s a 12 Mbit/s, isolamento 1000VDC, RS-485, PCI 2.1

Resumo

OSiemens 6GK1561-1AA00é o CP 5611 o processador de comunicações PCI padrão de 32 bits que liga um PC de engenharia ou um dispositivo de programação Siemens PG às redes PROFIBUS e MPI.

Para a geração de equipamentos de automação da Siemens construídos em torno das unidades S7-300, S7-400, SIMOREG 6RA70 e SINAMICS com interfaces MPI ou PROFIBUS DP,O CP 5611 é o cartão que coloca a estação de trabalho de engenharia no ônibus permitindo a programação STEP 7, acesso de parâmetros de unidade via STARTER ou DriveMonitor, gerenciamento de dispositivos de processo através do SIMATIC PDM e comunicação PROFIBUS aberta através do FDL SEND/RECEIVE para integração de aplicativos personalizados.

A principal característica de engenharia do cartão é a sua arquitetura de isolamento elétrico e proteção.

A interface RS-485 PROFIBUS é isolada do autocarro PCI do PC a 1000VDC,que impede que as correntes do circuito de ligação à terra e as tensões de modo comum presentes na fiação de instalações industriais cheguem aos circuitos internos do PC.

Além do isolamento, a porta RS-485 carrega um circuito de proteção dedicado para correntes de sobretensão até Ipp = 100A (10/700μs forma de onda, 4 kV por ITU-T K).20/21 e VDE 0433) e proteção contra descargas eletrostáticas de ±15 kV.

Estas características não são de carácter consultivo, mas refletem a realidade das redes PROFIBUS instaladas perto de motores de alta potência, equipamentos de solda e grandes contatores.onde o ambiente elétrico inclui transientes conduzidos e eventos de descarga eletrostática que os transceptores RS-485 comuns não sobreviveriam.

A proteção de sobrecorrência de recuperação automática na porta RS-485 aborda um modo de falha específico: uma falha no cabo ou uma fiação incorreta que aplica uma tensão sustentada às linhas de dados.O circuito de proteção do CP 5611 permite que a porta resista a uma sobrecorrente de 60 V sem danos permanentes, e a função de recuperação automática restabelece o funcionamento normal quando a falha é removida, em vez de requerer a substituição do cartão.

Principais especificações

PROFIBUS DP versus MPI

O CP 5611 opera tanto no PROFIBUS como no MPI, duas redes fisicamente semelhantes, mas diferentes em termos de protocolo, que partilham o mesmo cabo RS-485 e o mesmo conector Sub-D de 9 pinos, mas que diferem no seu endereçamento,Modelo de comunicação, e limite máximo da taxa de dados.

PROFIBUS DPé o bus de campo de alta velocidade para comunicação distribuída de E/S e de acionamento.

A uma velocidade máxima de 12 Mbit/s, é o protocolo para intercâmbio cíclico de dados master-slave entre PLCs e racks distribuídos de E/S (série ET 200), unidades de velocidade variável configuradas como PROFIBUS DP slaves,e dispositivos de campo inteligentes.

Quando o CP 5611 atua como um PROFIBUS DP Master com o software SOFTNET-PB DP instalado, um PC pode ler e escrever dados de IO para os escravos PROFIBUS em tempo real, uma função útil para a conectividade SCADA,aquisição de dados, e ferramentas de colocação em serviço personalizadas.

Como um DP Slave (com SOFTNET-PB DP Slave), o PC aparece como um parceiro de troca de dados para um controlador mestre PROFIBUS.

MPI (interface multiponto)é o protocolo proprietário de programação e comunicação entre CPUs da Siemens, nativo das CPUs S7-300 e S7-400 mais antigas. The CP 5611 connects to MPI networks to allow STEP 7 online programming and monitoring of S7-300 CPUs that have MPI as their primary interface — particularly relevant for legacy machines where the CPU has not been updated to a PROFIBUS-capable model.

O MPI opera em taxas de dados mais baixas (normalmente 187,5 kbit/s ou 1,5 Mbit/s) e suporta menos nós do que o PROFIBUS DP, mas é suficiente para o acesso de engenharia.

PPI (Interface ponto a ponto)é o protocolo de comunicação dos sistemas SIMATIC S7-200 (micro-PLC).

O CP 5611 suporta o PPI para comunicação PC-S7-200 com o software de programação STEP 7 Micro/WIN, permitindo a programação e monitoramento de S7-200 PLCs a partir do mesmo cartão usado para o acesso S7-300/400.

Comunicação entre a unidade de condução e o DriveMonitor

Um dos casos de uso mais comuns do CP 5611 na base instalada é como interface de hardware para comissionamento e diagnóstico de acionamento através das ferramentas STARTER e DriveMonitor da Siemens.

As unidades SINAMICS (G120, S120) e as unidades SIMOREG DC-MASTER 6RA70 suportam ligações PROFIBUS DP para acesso de engenharia,e o CP 5611 fornece a ligação física PC-PROFIBUS que estas ferramentas exigem.

Na colocação em funcionamento da unidade, o engenheiro instala o CP 5611 num computador portátil ou PC de oficina, liga através de cabo PROFIBUS à conexão de autocarro da unidade e usa o STARTER para carregar o conjunto de parâmetros da unidade,executar assistentes de comissionamento guiados, realizar o ajuste automático de identificação do motor e monitorizar os valores do processo em tempo real durante as ensaios.

DriveMonitor fornece acesso semelhante para unidades SIMOREG 6RA70 DC.

Ambas as ferramentas contam com a camada de comunicação PG/OP que o CP 5611 fornece nativamente, sem exigir licenças de software adicionais além das próprias ferramentas.

O SIMATIC PDM (Process Device Management) estende a mesma abordagem aos instrumentos de campo inteligentes PROFIBUSe posicionadores que suportam PROFIBUS PA ou PROFIBUS DP com perfis EDD (Descrição do Dispositivo Eletrónico).

O CP 5611 serve como porta de entrada para o segmento PROFIBUS para a configuração do dispositivo e o acesso de diagnóstico do PDM.

Compatibilidade entre slot PCI e PC

O CP 5611 se encaixa no slot de 32 bits padrão PCI 2.1 o slot PCI paralelo convencional que foi a interface de expansão padrão do PC de desktop até o final dos anos 1990 e 2000.A maioria dos computadores de mesa fabricados entre aproximadamente 1995 e 2010 inclui pelo menos um slot PCIMuitos incluem três ou mais.

Industrial PCs and rack-mounted computers used in control rooms and machine cabinets commonly retained PCI slots longer than consumer desktops and continue to include them on certain industrial motherboard platforms.

O CP 5611 não se encaixa em slots PCIe (PCI Express) o padrão posterior que substituiu o PCI convencional na maioria das placas-mãe modernas.

Para estações de trabalho de engenharia baseadas em PCIe, o cartão sucessor é o CP 5622 (6GK1562-2AA00), que usa a interface PCIe X1 e fornece conectividade PROFIBUS e MPI equivalente.

Perguntas frequentes

Q1: O CP 5611 utiliza um slot PCI convencional.

O CP 5611 (6GK1561-1AA00) e seu sucessor direto CP 5611 A2 (6GK1561-1AA01) usam o slot PCI de 32 bits, que está ausente na maioria das placas-mãe da geração atual.

Para as novas estações de trabalho de engenharia e computadores portáteis com slots PCIe, o cartão adequado é o CP 5622 (6GK1562-2AA00),que fornece as mesmas funções PROFIBUS DP e MPI através de um cartão PCIe X1 que se encaixa em qualquer slot PCIe (x1, x4, x8 ou x16).

O CP 5622 suporta sistemas operacionais Windows de 32 e 64 bits.

P2: Pode um único CP 5611 ligar-se simultaneamente às duas redes PROFIBUS DP e MPI?

Não. O CP 5611 tem uma interface física RS-485 conectada a uma única porta Sub-D de 9 pinos. Ele se conecta a uma rede de cada vez, seja um segmento PROFIBUS ou um segmento MPI.

O modo de comunicação do cartão (DP ou MPI) é definido no software SIMATIC NET durante a configuração e corresponde à rede física à qual o cabo está ligado.

Para o acesso simultâneo a duas redes, são necessários dois cartões.

P3: Que software é necessário para usar o CP 5611 com STEP 7 para programação PLC?

O CP 5611 requer o seu próprio driver, que está incluído no pacote de software SIMATIC NET PC.PASSO 7 (Clásico) acessa o cartão através da interface PG/OP padrão , monitorização e diagnóstico.

São necessários pacotes SOFTNET adicionais (SOFTNET-PB DP, SOFTNET-PB S7) para a operação DP Master/Slave em tempo de execução e para a comunicação S7 PUT/GET a partir de aplicativos de PC personalizados.

P4: O cartão está classificado para 0 a +70°C. Pode ser utilizado num gabinete de controlo onde as temperaturas possam ser mais elevadas?

A faixa de funcionamento de 0 ̊70 °C aplica-se à temperatura interna de funcionamento do cartão, que é determinada pela temperatura ambiente no interior do chassi do PC mais o autoaquecimento do cartão (2,0 W).

Temperaturas do gabinete de controlo superiores a +50°C são comuns no Verão ou em ambientes mal ventilados se o PC que contém o cartão estiver situado dentro desse gabinete,A temperatura interna do PC pode exceder a classificação do cartão e causar problemas de fiabilidade.

Para ambientes de alta temperatura, o cartão deve ser instalado num gabinete de PC ventilado ou climatizado separadamente,ou utilizar uma plataforma de PC industrial alternativa com classificação térmica adequada.

P5: A porta RS-485 tem proteção contra sobretensões para Ipp = 100A. Isso protege contra os ataques diretos de relâmpagos ao cabo PROFIBUS?

The surge protection circuit is designed for conducted transients that travel along cable shields and signal conductors — the type of surge induced in cable runs near power equipment or entering a building from an outdoor cable installation.

A classificação Ipp = 100A (10/700μs) cobre as correntes de impulso típicas destes cenários.

Os raios diretos contra o cabo ou a bandeja de cabos implicam níveis de energia muito mais elevados que excedem a classificação do circuito de proteção.

Para os segmentos PROFIBUS que circulam ao ar livre ou entre edifícios, devem ser instalados, além da proteção incorporada no cartão, detectores de sobretensão dedicados nos pontos de entrada dos edifícios.
