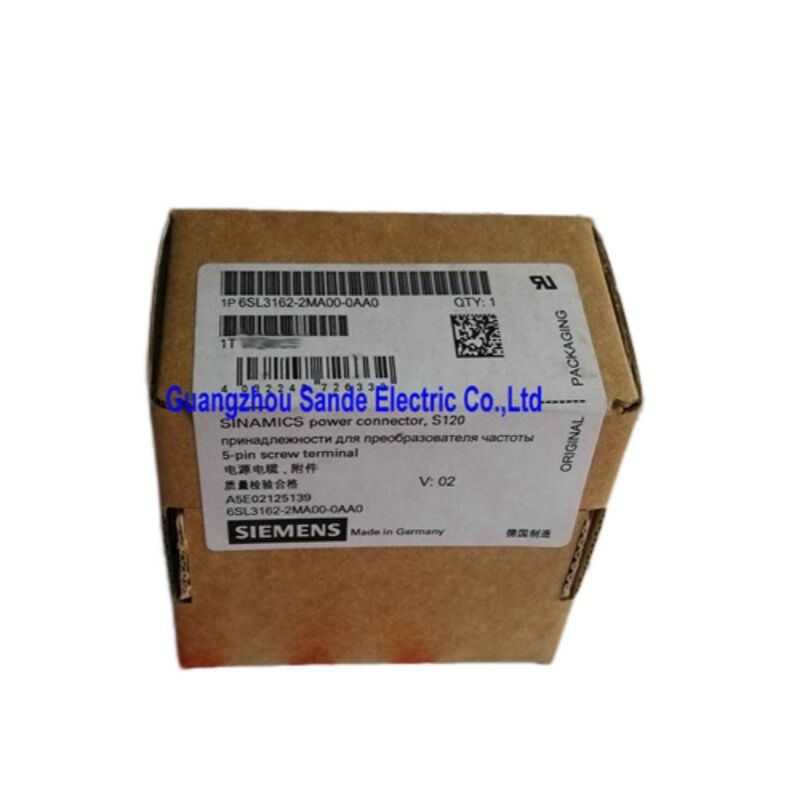

Conector de Alimentação do Servo Drive SINAMICS S120 — 6SL3162-2MA00-0AA0

A Conexão Que Mantém Seu Drive Funcionando

Em um sistema de servo drive, o conector de alimentação é fácil de negligenciar — até o dia em que falha. O 6SL3162-2MA00-0AA0 é um conector de alimentação de motor genuíno da série Siemens SINAMICS S120, projetado especificamente para a interface de alimentação do barramento CC e do motor em módulos de drive no formato booksize e chassis S120. É o ponto físico onde a energia controlada sai do drive e chega ao motor — e sua integridade determina diretamente se todo o eixo opera conforme as especificações ou gera falhas.

Este não é um conector industrial genérico adaptado a um rótulo Siemens. O 6SL3162-2MA00-0AA0 é um componente projetado especificamente para a plataforma S120, com geometria de contato, classificações de corrente e mecanismos de travamento que correspondem exatamente à interface mecânica e elétrica do drive.

O Que o 6SL3162-2MA00-0AA0 Realmente É

O 6SL3162-2MA00-0AA0 pertence à família de acessórios SINAMICS S120 — especificamente o conjunto de conectores de alimentação usado no lado de saída do motor dos módulos de potência S120 de eixo único e de eixo duplo. Ele fornece a interface de acoplamento para os terminais de fase do motor U, V, W e, dependendo da configuração, as conexões do barramento CC, com um robusto sistema de contato de mola ou de garra de parafuso projetado para manter um contato confiável de baixa resistência sob as condições de vibração e ciclos térmicos que são condições padrão dentro de um gabinete de controle energizado.

A Siemens projetou o sistema de conectores S120 com travamento assistido por ferramenta para evitar desconexões acidentais durante a operação da máquina — uma consideração crítica de segurança quando a carga conectada é um motor servo sem escovas sob controle de torque ativo.

Especificações Técnicas

• Número da Peça: 6SL3162-2MA00-0AA0
• Série de Drives Compatíveis: SINAMICS S120 Booksize / Chassis
• Função: Conector de saída de alimentação do motor (terminais de fase U/V/W)
• Tipo de Contato: Bloco terminal de garra de parafuso / mola
• Tensão Nominal: Até 690 V CA
• Corrente Nominal: Por classificação do módulo S120 (correspondente à capacidade de saída do drive)
• Seção Transversal do Condutor: Compatível com bitolas de cabo de alimentação S120 padrão
• Mecanismo de Travamento: Travamento positivo assistido por ferramenta
• Material da Carcaça: Termoplástico reforçado, classificado UL 94 V-0
• Classificação IP (acoplado): IP20 em instalação padrão em gabinete
• Conformidade: Componente reconhecido CE, UL

Onde Este Conector é Usado

O SINAMICS S120 é uma das plataformas de servo e vetor drives mais amplamente implantadas na automação industrial globalmente. Ele alimenta eixos servo em máquinas-ferramenta, linhas de embalagem, prensas de impressão, máquinas de processamento de plástico, bancadas de teste e uma ampla gama de equipamentos de manuseio de materiais. O formato booksize S120 — onde múltiplos módulos de eixo único ou duplo compartilham um barramento CC comum em um trilho de montagem — é a arquitetura padrão para sistemas servo multi-eixo em aplicações de desempenho médio a alto.

Nesta arquitetura, o conector de alimentação do motor é removido e reconectado toda vez que um módulo de drive é reparado, substituído ou o gabinete é reconfigurado. Ao longo da vida útil de uma máquina de produção, esse conector pode ser desconectado e reconectado dezenas de vezes. Desgaste de contato, fadiga dos parafusos do terminal e estresse na carcaça devido ao manuseio repetido são mecanismos de falha reais — é por isso que ter um conector de substituição genuíno disponível no estoque de peças sobressalentes é uma prática padrão para qualquer equipe de manutenção que executa sistemas S120.

Por Que a Qualidade do Conector Importa Mais do Que Parece

Um conector de alimentação falhando em um servo drive nem sempre se anuncia com um código de falha limpo. Mais frequentemente, a degradação é gradual. O aumento da resistência de contato em um terminal de fase gera aquecimento assimétrico. Esse calor acelera a quebra do isolamento no cabo adjacente. O drive começa a registrar falhas intermitentes de sobrecorrente ou desequilíbrio de fase que desaparecem ao reiniciar e parecem não relacionadas ao conector. Quando a causa raiz é identificada, a terminação do cabo pode precisar ser substituída também.

O uso de um 6SL3162-2MA00-0AA0 genuíno elimina esse risco na origem. O revestimento de contato, a tensão da mola e a especificação de torque são correspondidos aos próprios testes de validação da Siemens para a interface S120. Conectores de terceiros com dimensões nominalmente semelhantes podem se encaixar — mas a resistência de contato, a capacidade de corrente nominal e a força de retenção a longo prazo nem sempre são equivalentes, e em um drive que pode estar comutando centenas de amperes, essas diferenças importam.

Notas de Instalação e Substituição

A substituição do 6SL3162-2MA00-0AA0 é um procedimento direto para um técnico de drive qualificado, mas requer adesão estrita ao isolamento de segurança antes que qualquer trabalho comece. O barramento CC do S120 retém carga após a remoção da alimentação principal — sempre verifique se a tensão do barramento CC foi descarregada para um nível seguro usando um medidor calibrado antes de tocar em quaisquer terminais de alimentação.

Ao terminar os cabos de fase do motor, siga a especificação de torque na etiqueta do conector ou no manual de instalação de hardware do S120. Terminais com torque insuficiente são uma causa principal de falhas de contato intermitentes; terminais com torque excessivo correm o risco de rachar a carcaça ou espanar a inserto roscado. Descasque o isolamento do cabo até o comprimento preciso indicado para o terminal — excesso de condutor exposto além da entrada do terminal é uma violação da distância de escoamento em um gabinete de alta tensão.

Após a reconexão, verifique a atribuição de fase (sequência U-V-W) em relação à placa de identificação do motor antes de reativar o drive. A transposição de fase em um motor servo sob controle vetorial causa reversão imediata de torque, o que em um sistema carregado pode resultar em danos mecânicos.

Referência de Módulo S120 Compatível

Sempre cruze referências com o manual de instalação de hardware (HIM) específico do S120 para sua variante de drive antes de fazer o pedido.

Perguntas Frequentes

P1: Com quais drives e módulos o 6SL3162-2MA00-0AA0 é compatível?

O 6SL3162-2MA00-0AA0 é projetado para a série SINAMICS S120, especificamente os módulos de potência no formato booksize e chassis usados em sistemas servo multi-eixo. Ele serve como o conector de saída de alimentação do lado do motor cobrindo os terminais de fase U, V e W onde o drive se conecta ao motor servo ou de indução. A compatibilidade abrange os módulos de eixo único e eixo duplo booksize S120 principais, bem como os módulos de potência no formato PM340. Antes de fazer o pedido, confirme a compatibilidade verificando o manual de instalação de hardware do seu módulo S120 específico — a Siemens publica a atribuição do conector para cada variante de módulo, e a verificação cruzada leva menos de dois minutos. As dimensões físicas da carcaça do conector e o layout dos terminais são padronizados em toda a gama de módulos compatíveis, mas a classificação de corrente do cabo de acoplamento deve corresponder à corrente de saída nominal do drive.

P2: Posso usar um conector de terceiros ou genérico como substituto para o 6SL3162-2MA00-0AA0?

Fisicamente, alguns conectores de terceiros com passo de pino e geometria de carcaça correspondentes se encaixarão na interface S120. Se eles devem ser usados é outra questão. O 6SL3162-2MA00-0AA0 é classificado e validado para as condições específicas de corrente, tensão e térmicas produzidas pelos módulos de drive S120. Alternativas não Siemens variam amplamente em qualidade de revestimento de contato, força de retenção da mola e resistência à temperatura. Em uma aplicação servo onde o drive está gerenciando ciclos de carga dinâmicos — acelerando e desacelerando motores repetidamente ao longo de um turno — o conector está sob estresse térmico contínuo. Uma resistência de contato mesmo alguns miliohms maior que a especificação gera calor mensurável ao longo de milhares de ciclos. Para uma máquina executando produção contínua, usar um conector genuíno verificado é a escolha de menor risco e, em última análise, de menor custo. Para uma bancada de teste não crítica ou aplicação de baixa carga, um conector de terminal industrial de qualidade de um fabricante respeitável pode ser aceitável como medida temporária, mas deve ser tratado exatamente como tal.

P3: Como sei se meu conector de alimentação S120 precisa ser substituído?

Os indicadores mais confiáveis de um conector de alimentação do motor degradado são descoloração térmica no ou perto da carcaça do conector, falhas intermitentes relacionadas à fase do drive que desaparecem ao reiniciar sem uma causa elétrica clara e qualquer sinal de arco ou carbonização nos contatos do terminal. Em uma inspeção de manutenção preventiva de rotina, use um termômetro infravermelho ou câmera térmica nas conexões de alimentação do motor enquanto o drive estiver sob carga — uma conexão saudável opera à temperatura ambiente do gabinete; uma conexão degradada mostra um aumento mensurável de temperatura acima dos terminais vizinhos. Fisicamente, verifique se os parafusos dos terminais estão soltos (reaperte conforme especificação, se necessário), inspecione a carcaça quanto a rachaduras causadas por torque excessivo ou estresse mecânico e procure por descoloração ou oxidação superficial nas faces de contato. Qualquer uma dessas condições justifica a substituição do conector antes que uma falha se desenvolva.

P4: Este conector é compatível com as séries SINAMICS S110, S150 ou G120?

Não. O 6SL3162-2MA00-0AA0 é específico para a plataforma S120. Embora a Siemens use uma convenção de nomenclatura baseada em família em toda a linha SINAMICS, os formatos de conector mecânico, layouts de terminal e geometrias de carcaça diferem entre as séries S110, S120, S150 e G120. Tentar encaixar um conector S120 em um módulo S110 ou G120 resultará em uma incompatibilidade física ou — no pior caso — um encaixe incorreto que parece se assentar, mas não faz contato elétrico confiável. Sempre verifique a série completa do drive e o tipo de módulo específico contra a documentação de hardware da Siemens antes de adquirir conectores de substituição. O prefixo do número da peça específico do S120 6SL3162 é o identificador principal que confirma que esta peça pertence à linha de acessórios S120.

P5: Quais etapas de segurança são obrigatórias antes de substituir o conector de alimentação em um drive S120?

O isolamento de segurança em um sistema S120 requer mais do que desligar o disjuntor principal. Os capacitores do barramento CC do S120 retêm carga armazenada significativa após a desconexão da alimentação principal — em um sistema S120 totalmente dimensionado, isso pode ser de várias centenas de volts CC, o que é letal. O procedimento obrigatório é: isolar a alimentação principal e aplicar bloqueio/etiquetagem de acordo com o protocolo de segurança do seu local; aguardar o tempo de descarga especificado no manual de hardware do S120 para sua variante de módulo (geralmente dois a cinco minutos no mínimo); verificar a tensão do barramento CC usando um medidor calibrado com classificação CAT III ou CAT IV antes de tocar em quaisquer terminais. Somente após confirmar que a tensão do barramento está abaixo de 50V CC é seguro prosseguir com o trabalho no conector. Além disso, certifique-se de que o motor esteja mecanicamente parado e não possa ser acionado por uma carga externa ou gravidade antes de desconectar os cabos de fase. Estas não são precauções a serem abreviadas sob pressão de tempo — a plataforma S120 opera em tensões que são fatais ao contato.

As especificações do produto estão sujeitas a alterações. Sempre verifique o manual de instalação de hardware Siemens SINAMICS S120 atual para sua configuração de drive específica antes da instalação.
