| Lugar de origem | Alemanha |
| Marca | SIMENS |
| Certificação | CE RoHS |
| Número do modelo | LME21.130C2 |
Voltagem principal:AC230V
Tempo de pré-purgação (t1):7 segundos
Tempo de segurança (TSA):Três segundos.
Modo de operação:Intermitente (reinicialização controlada após 24 horas de funcionamento contínuo)
Características de segurança:

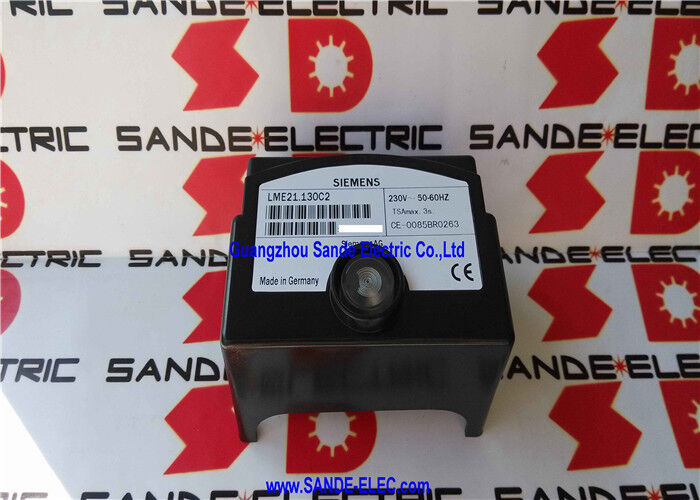

OSiemens LME21.130C2é uma unidade de controlo do queimador baseada num microprocessador o cérebro electrónico que rege a sequência de ignição, monitora a chama durante toda a operação,e gerencia a desligação segura de um queimador de gás ou de gás/óleo de correcção forçada de dois estágiosEm engenharia de combustão, esta classe de dispositivos é chamada de protetor de chama ou programador de queimador:Segue uma sequência de operações de pré-purgação, através da ignição e para uma operação estável., e bloqueará o queimador interrompendo todo o abastecimento de combustível e exigindo uma reinicialização manual sempre que detectar uma condição fora dos parâmetros de funcionamento seguros.
A série LME21 representa a geração baseada em microprocessador da Siemens de controles de queimadores, substituindo os antigos projetos de temporizadores eletromecânicos.
Quando um programador mecânico utilizava uma câmara giratória para abrir e fechar os contatos do relé em sequência, o LME21.130C2 executa a mesma sequência digitalmente,com os valores de tempo fixados no firmware e verificados internamente pelo microprocessador.
Esta abordagem digital elimina o desgaste mecânico e o desvio de tempo que eram inerentes aos controles baseados em câmera, produz informações de diagnóstico muito mais detalhadas através do seu ecrã LED multicolor,e permite funcionalidades como o monitoramento contínuo do interruptor de pressão de ar e a contagem de repetições de bloqueio que teriam exigido componentes externos separados em sistemas mais antigos.
A designação de dois estágios refere-se ao controle da capacidade de saída do queimador: em vez de um único queimador ligado/desligado (1 estágio), um queimador de dois estágios tem um estágio de baixo fogo e um estágio de fogo elevado.
O LME21.130C2 gere a transição entre estas fases Significa que a mudança de estágio é uma comutação de ligação/desligação (fechamento do contato do relé com a válvula de gás de segunda fase ou com o interruptor do amortecedor de ar) em vez de modulação proporcional..
Este método é adequado para a maioria dos queimadores comerciais e pequenos industriais, onde dois níveis de saída de calor proporcionam capacidade suficiente de acompanhamento de carga.
| Parâmetro | Valor |
|---|---|
| Tipo de queimador | Gás de 1 ou 2 fases / gás+óleo |
| Controle do atuador | - Não, não. |
| Detecção de Chama | Ionização / QRA+AGQ3 |
| Voltagem principal | AC230V |
| Tempo de pré-purgação (t1) | 7 segundos |
| Tempo de segurança (TSA) | Três segundos. |
| Operação | Intermitente |
| Detecção de baixa tensão | - Sim, sim. |
| Supervisão da pressão atmosférica | Sim (com verificação funcional) |
| Reinicialização remota | Sim (elétrico) |
| Diagnóstico | Display LED multicolorido |
| Peso | 0.143 kg |
| Situação | Produto ativo |
O LME21.130C2 segue uma sequência definida sempre que um sinal de demanda de calor chega à entrada do termostato ou do controlador:
Pre-purgação (t1 = 7 segundos):O ventilador do queimador funciona a velocidade máxima durante 7 segundos antes de qualquer ignição ou entrada de combustível.
This pre-purge clears the combustion chamber and flue of any residual unburned gas from a previous shutdown — eliminating the explosive hazard that would arise from igniting a fuel-air mixture that has accumulated during the off periodDurante a pré-purgação, o LME21.130C2 verifica o interruptor de pressão de ar para confirmar o fluxo de ar de combustão adequado.
Combustível de ignição e de admissão (tempo de segurança TSA = 3 segundos):Após a pré-purgação, o transformador de ignição é ativado e a válvula de combustível do primeiro estágio abre simultaneamente.
A sonda de ionização ou o detector QRA monitorizam a câmara de combustão em busca de um sinal de chama.O tempo de segurança de 3 segundos é a janela permitida para que a chama se estabeleça se não for detectado um sinal de chama válido no prazo de 3 segundos., o LME21.130C2 fecha todas as válvulas de combustível e bloqueia.
Supervisão da chama:Com uma chama estável estabelecida, o LME21.130C2 monitora continuamente o sinal do detector de chama.A transição de 2 estágios (energizar a válvula de segundo estágio ou interruptor de amortecimento) ocorre sob demanda, com o controlador a confirmar a presença de chama antes e após a mudança de estágio.
Desligamento e reinicialização intermitente:Após 24 horas de operação contínua um requisito de segurança para evitar uma operação indefinida sem supervisão o LME21.130C2 impõe uma desligação controlada e reinicia a sequência de ignição.
This controlled intermittent operation ensures that the pre-purge and ignition safety checks are repeated on a regular cycle rather than allowing the burner to run indefinitely without a supervised restart.
O LME21.130C2 suporta duas tecnologias de detecção de chama fundamentalmente diferentes, escolhidas para corresponder ao tipo de combustível e às características da chama:
Sonda de ionização:Uma haste metálica inserida na zona de chama que conduz uma pequena corrente alternada através da nuvem de íons da chama para o solo.
Como apenas uma chama ativa produz ionização suficiente para passar essa corrente, a presença de fluxo de corrente confirma a chama.
As sondas de ionização são simples, baratas e altamente confiáveis, mas só funcionam com chamas de gás, porque as chamas de petróleo produzem uma zona de fuligem não condutora ao redor da ponta da sonda.
Para queimadores de gás, a ionização é a primeira escolha padrão.
QRA... detectores de chama UV da série AGQ3...A27:Sensores de fotocélula ultravioleta que detectam a radiação UV produzida pela combustão de hidrocarbonetos.e fornece uma resposta mais rápida à perda de chama.
A unidade auxiliar AGQ3...A27 liga a saída do detector QRA à entrada do sinal de chama do LME21.130C2.Chamas quase invisíveis que não emitem radiação UV significativa, como hidrogénio puro ou combustão a gás muito magro.
Um interruptor de pressão de ar padrão confirma que o ventilador de ar de combustão está ligado e fornece um fluxo de ar superior ao limiar mínimo.
A supervisão da pressão de ar do LME21.130C2 vai mais longe: realiza uma verificação funcional do próprio interruptor de pressão de ar durante cada sequência de arranque,Verificar se o interruptor abre e fecha corretamente em vez de ficar preso em uma posição.
Um interruptor de pressão fechado que não detecte uma falha do ventilador permitiria a entrada de combustível sem o ar de combustão adequado, uma condição extremamente perigosa.A verificação funcional detecta este modo de falha antes de cada inicialização, não apenas na instalação inicial.
P1: Qual é a diferença entre t1 e TSA na sequência LME21.130C2?
t1 (7 segundos) é o tempo de pré-purgação ̇ a duração do funcionamento do ventilador antes de qualquer tentativa de ignição, para limpar a câmara de combustão dos gases residuais.TSA (3 segundos) é o tempo de segurança ̇ o tempo máximo permitido após a abertura da válvula de combustível e a activação do transformador de ignição para a detecção de uma chama.
Se não aparecer sinal de chama dentro da TSA, o controlo bloqueia.
Os dois cronogramas servem funções de segurança diferentes: o t1 impede a ignição explosiva de bolsas de gás pré-existentes,enquanto a TSA limita o volume total de combustível não queimado que pode entrar na câmara de combustão antes de um bloqueio parar a sequência.
P2: O LME21.130C2 é descrito como "sem controlo do atuador".
Actuator control refers to modulating control of a servomotor-driven air damper or fuel valve — used in fully modulating burners that continuously vary fuel and air to match the exact heat demand rather than stepping between fixed stages.
O LME21.130C2 lida com a operação de 2 estágios (dois níveis de saída discretos) apenas através de contatos de relé, sem os sinais de saída analógicos ou digitais que impulsionariam um servo-atuador.
Os queimadores que necessitam de modulação proporcional necessitam de uma unidade de controlo diferente, por exemplo, da série LME22 ou LME71, que incluem saídas de controlo da posição do atuador.
P3: O comando especifica "operação intermitente após 24 horas de operação contínua".
Sim, é obrigatório ∙ é uma função programada do firmware do LME21 que não pode ser desativada.Inicia um desligamento controlado e reinicia a sequência de inicialização de pré-purga.
Trata-se de um requisito regulamentar de segurança nas normas europeias relativas aos aparelhos a gás,assegurar que a sequência de ignição e o detector de chama sejam testados pelo menos diariamente, mesmo em aplicações em que o queimador funciona continuamente (como sistemas de água quente de temperatura constante).
O temporizador de 24 horas reinicia cada vez que ocorre um ciclo normal de desligamento/ligamento controlado pelo termostato durante o dia.
P4: O que indica o ecrã de diagnóstico LED multicolor e como é lido?
O LED multicolor do LME21.130C2 exibe a fase atual da sequência de controlo e os códigos de falha utilizando cores diferentes (verde para as fases de funcionamento normal,vermelho ou vermelho intermitente para condições de bloqueio e falha) e padrões de flash.
Cada combinação de cores e flash corresponde a um estado de funcionamento específico ou tipo de avaria documentado na ficha de dados LME21: verde contínuo para funcionamento,brilho verde durante fases específicas da sequência, vermelho para bloqueio e combinações que indicam tipos específicos de falha (falha de chama, falha de pressão de ar, falha interna).
Este ecrã no dispositivo permite que um engenheiro de serviço diagnostique a razão da falha sem precisar de uma ferramenta de diagnóstico separada o LED conta a história diretamente.
P5: O LME21.130C2 pode substituir directamente uma unidade de controlo da série LGB ou LMG mais antiga?
A Siemens projetou a caixa LME21 para ser fisicamente idêntica aos controles da série LGB e LMG mais antigos, especificamente para permitir a substituição de entrada.
A pegada de montagem, o layout do terminal de cablagem e o conector do plug são compatíveis, então um LME21.130C2 pode ser instalado em um queimador que anteriormente usou um controle LGB ou LMG com modificação mínima ou nenhuma de cablagem.
A diferença funcional processamento digital substituindo temporizadores eletromecânicos, características de diagnóstico adicionais vem com a mesma forma física.
Contudo, antes de substituir um LGB/LMG por um LME21, deve verificar-se se o tempo de sequência de controlo (t1, TSA) e os tipos de detector homologados correspondem aos requisitos específicos do fabricante do queimador,Uma vez que as homologações dos queimadores estão ligadas a tipos específicos de unidades de controlo.
