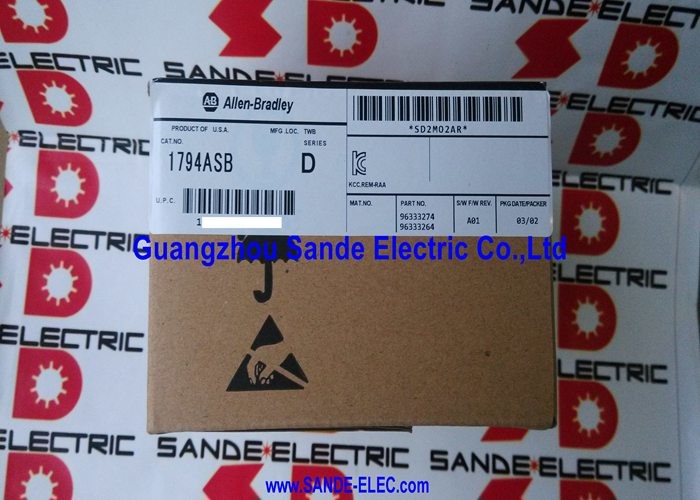

Adaptador Flex I/O remoto 1794ASB 1794 ASB 1794ASB

1794-ASB. FLEX I/O 1794 Modulo de Adaptador de I/O Remoto 8 módulos / 5 modos de endereçamento 19.2 31.2VDC 4.6W FlexBus 0.17kg

Adaptador Primeiro

Cada conjunto de E/S FLEX começa com um módulo de adaptador. É a interface de comunicação entre os módulos de E/S no FlexBus e a rede do sistema de controlo.os módulos de E/S não têm caminho de comunicação com um PLC.

O 1794-ASB é a variante Remote I/O (RIO). Ele conecta um banco de até oito módulos FLEX I/O a uma rede remota de I/O.O adaptador transfere entre o FlexBus (o plano de fundo local que conecta os módulos de E/S FLEX) e o cabo RIO, transportando dados de E/S em ambas as direções em cada ciclo de atualização do scanner.

Para instalações construídas em torno de controladores PLC-5 ou SLC-500 mais antigos com redes de E/S remotas,O 1794-ASB é o adaptador que permite que o FLEX I/O participe na mesma rede ao lado dos racks fixos de I/O 1771 ou de outros dispositivos conectados ao RIO.

Principais especificações

Cinco modos de endereçamento

As redes de E/S remotas foram construídas em torno de convenções específicas de endereçamento de E/S que evoluíram ao longo da vida das plataformas PLC-5 e SLC-500.O 1794-ASB suporta todos os cinco modos de endereçamento que esses controladores reconheceram:

Padrão:O formato clássico de endereçamento RIO. Cada endereço de rack mapeia dados de E/S em palavras de imagem de entrada e saída de 16 bits.

Compacto:Um mapeamento de imagem mais compacto que usa o espaço de endereçamento de forma eficiente quando a contagem de módulos de E/S é pequena.

Complementares:Uma variação que permite que os dados de entrada e saída compartilhem um endereço de rack em um arranjo complementar.

Padrão 32 e Complementar 32Endereçamento estendido para formatos de imagem de 32 bits utilizados em configurações PLC-5 de maior capacidade.

O modo de endereçamento do adaptador é definido por interruptores DIP ou selectores rotativos no 1794-ASB.a correspondência da configuração de endereço e modo com o original é essencial uma incompatibilidade faz com que o scanner mapeie erroneamente os dados de E/S, o que pode produzir respostas incorretas do programa.

Cenários de aplicação

Sistema PLC-5 com distribuição das gotas de E/S:Um controlador PLC-5 usa uma rede remota de E/S para alcançar pontos de E/S em várias estações de máquinas.Cada estação possui um adaptador 1794-ASB que termina o cabo RIO e até oito módulos FLEX I/O para conexões locais de I/OO scanner PLC-5 mapeia as entradas e saídas de cada estação na sua tabela de imagens de entrada e saída.

SLC-500 com expansão FLEX I/O:Um SLC-5/04 com o módulo de scanner RIO 1747-SN estende a E/S para uma estação remota através do 1794-ASB.Até oito módulos analógicos e digitais FLEX I/O na estação remota trazem o alcance de I/O do SLC além do rack local.

Substituição de manutenção de estações existentes ligadas à rede RIO:Um 1794-ASB de substituição, configurado para o mesmo endereço e modo de endereçamento do original,Restaura a comunicação da estação com o scanner PLC sem reconfiguração da rede.

Perguntas frequentes

P1: A que cabos e dispositivos de rede da RIO se conecta o 1794-ASB?

O 1794-ASB se conecta a um cabo de dois eixos blindado Belden 9463 ou equivalente usado para redes de E/S remotas (corrente azul ou equivalente).Ele se comunica com qualquer scanner remota de I / O processadores PLC-5 com portas RIO embutidas, SLC-5/02 e 5/03 com RIO incorporado, SLC-5/04 e 5/05 via scanner 1747-SN, ou módulos de scanner RIO autônomos. 115.2K, ou 230.4K baud).

P2: Como é configurado o endereçamento de E/S no 1794-ASB?

O número do rack (normalmente 1 ¢ 7 em uma rede PLC-5 padrão), o grupo inicial (0, 2, 4, 5), o número de rack (normalmente 1 ¢ 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5) e o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC-5 padrão) e o número de rack (normalmente 7 em uma rede PLC-5 padrão), o número de rack (normalmente 7 em uma rede PLC), o número de rack (normalmente 7 em uma rede PLC) e o número deou 6 dependendo do complemento do módulo), e o modo de endereçamento (Standard, Compact, Complementary, Standard-32 ou Complementary-32) devem corresponder às configurações configuradas na configuração de E/S do scanner PLC.Uma configuração incorreta resulta em falha de comunicação ou desalinhamento dos dados de E/S.

P3: O 1794-ASB pode ser substituído por um adaptador 1794-AENT EtherNet/IP no mesmo FlexBus?

O conector FlexBus é fisicamente compatível entre os adaptadores FLEX I/O, mas um tipo de adaptador diferente altera completamente a interface de rede.A substituição do 1794-ASB (RIO) por um 1794-AENT (EtherNet/IP) requer que o PLC de controle suporte a varredura de EtherNet/IP I/O e requer uma reconfiguração completa de I/O no programa do PLCNão se trata de uma substituição directa do plug-in, é uma migração de rede que requer trabalho de engenharia.

Q4: Quantos módulos de E/S FLEX pode suportar o 1794-ASB e que tipos?

O 1794-ASB suporta até 8 módulos de E/S FLEX no seu FlexBus.e módulos analógicos combinadosCada módulo adiciona à contagem total de E/S; o limite de oito módulos é a restrição de hardware.O espaço de endereçamento disponível no modo de endereçamento escolhido pode limitar o número total de módulos antes de atingir o limite físico de oito módulos..

P5: O 1794-ASB ainda está em produção ativa?

O 1794-ASB é um produto legado alinhado com o ecossistema de controladores PLC-5 e SLC-500 baseado no RIO, que está em um estágio final do ciclo de vida.O adaptador permanece disponível através dos canais de peças de reposição industriais para manutenção dos sistemas instaladosPara novos projetos de sistemas, os atuais adaptadores FLEX I/O com interfaces EtherNet/IP (1794-AENT) ou ControlNet são a direção atual da plataforma.
