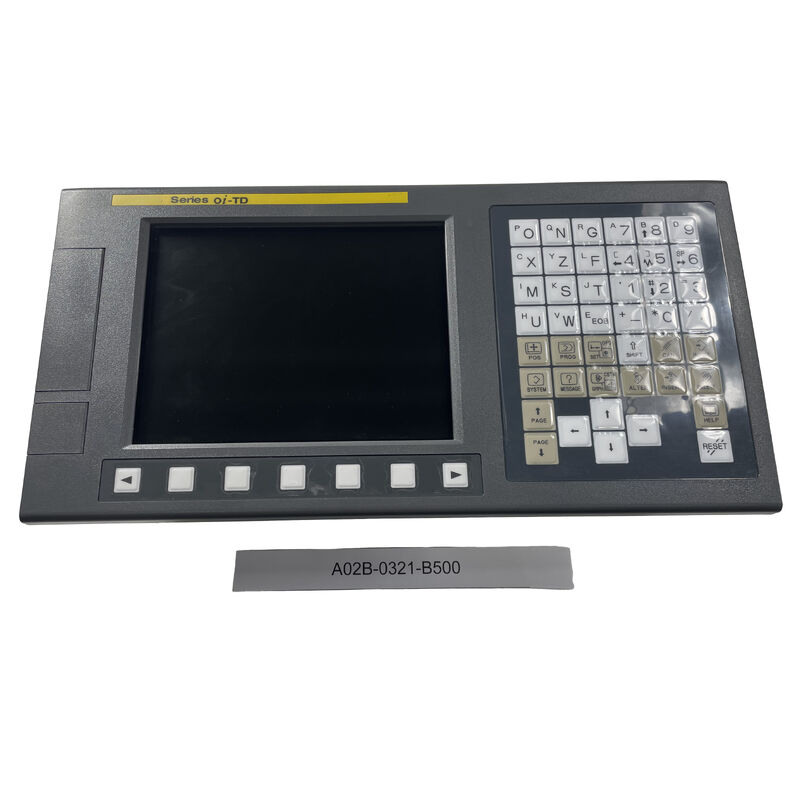

A02B-0321-B500∙ FANUC Controlador CNC ∙ 8.4" LCD / 3-Axis / 512KB / Ethernet / USB / βi Servo / Interpolação linear e circular
FANUC CNC Control de precisão para usinagem de 3 eixos
O A02B-0321-B500 é um controlador CNC FANUC concebido para o controlo do eixo da máquina-ferramenta.O seu núcleo é a capacidade de coordenar até três eixos simultaneamente condução de servos para produzir percursos de corte precisos definidos pelo programa de usinagem.
O controlador interpreta programas de código G, resolve a geometria do caminho da ferramenta e emite comandos de posição para os servo-drives conectados.A interpolação linear e circular A interpolação linear conduz a ferramenta em linha reta entre dois pontos a uma taxa de alimentação definida. A interpolação circular conduz a ferramenta ao longo de um arco definido por raio e ponto final.Estes dois tipos de movimento cobrem toda a gama de padrão 2.5D para fresagem e torneamento de perfis.
Principais especificações
| Parâmetro |
Valor |
| Exibição |
8.4" LCD a cores |
| Eixos controlados |
Até 3 |
| Memória do programa |
512KB |
| Superposição da taxa de alimentação |
0 ¢ 150% em passos de 10% |
| Interpolação |
Linear e circular |
| Compatibilidade com servos |
Série βi (A06B-6073 / A06B-6079) |
| Conectividade |
USB + Ethernet |
| Potência |
24 V DC |
| Dimensões |
13"H × 22"W × 10"D |
| Peso |
40,54 kg |
Conectividade USB e Ethernet
As duas interfaces de dados servem a diferentes necessidades operacionais:
USB:Transferência direta de programas a partir de um disco de memória USB ou PC conectado.Útil para ambientes de oficina de trabalho onde os programas são preparados num PC de escritório e trazidos para a máquina numa unidade USB.
Ethernet:Conexão à rede para operações de DNC (Direct Numerical Control) ¢ transmissão de programas a partir de um servidor de gestão de programas ¢ e para controlo remoto do estado da máquina.Em ambientes de produção com várias máquinas, a conectividade Ethernet permite uma gestão centralizada dos programas.
Cenários de aplicação
Centro de usinagem vertical:Um centro de usinagem vertical de 3 eixos usa a A02B-0321-B500 como sua unidade CNC. O controlador executa eixos X, Y e Z através de três servoamplificadores da série βi.Os programas são carregados via Ethernet de um servidor DNC, e o operador da máquina ajusta a taxa de alimentação durante a primeira mecanização utilizando os comandos de desativação.
Torno CNC (eixo Z + X + C):Um centro de viragem utiliza o A02B-0321-B500 para o controlo dos eixos Z (longitudinal), X (cruzado) e C (fuso).A interpolação circular produz transições cónicas e de raio num único bloco de programa.
Reequipamento CNC:Uma máquina-ferramenta mais velha com uma unidade CNC avariada é equipada com o A02B-0321-B500.e a compatibilidade da série βi tornam-na adequada para instalações de modernização em que o sistema de servo existente da máquina é mantido.
Perguntas frequentes
Q1: Qual é o comprimento máximo do programa que o A02B-0321-B500 pode armazenar em 512KB?
512 KB de memória de programa CNC armazenam aproximadamente 512.000 caracteres de código de programa. Um programa típico de centro de usinagem com 100 blocos de código G usa aproximadamente 1.000 a 5.000 caracteres.512KB acomoda de 100 a 500 programas típicos simultaneamente, ou um programa de contorno muito longo carregado via DNC para execução direta da memória do controlador.
P2: O A02B-0321-B500 pode controlar 4 eixos ou mais?
O A02B-0321-B500 é especificado para até 3 eixos controlados. A adição de um 4o eixo requer uma variante de controlador CNC indicada para o canal de eixo adicional. Se a máquina requer um 4o ou 5o eixo,verificar a contagem de eixos da variante específica A02B antes de encomendar.
Q3: Que tipos de codificadores são suportados pelo A02B-0321-B500?
O controlador suporta codificadores incrementais, que são padrão nos servomotores da série FANUC βi.Os codificadores incrementais fornecem um feedback de posição em relação a um ponto de referência estabelecido no momento da ligação (posição inicial)Se a aplicação exigir a manutenção da posição absoluta em todos os ciclos de potência sem orientação, deve ser especificada uma opção de codificador absoluto com a seleção do servomotor.
P4: A porta Ethernet é utilizada apenas para integração de redes de máquinas ou transferência de programas?
A interface Ethernet suporta a transferência de programas e a integração de redes.O controlador pode receber programas de um servidor DNC através da conexão Ethernet Para integração de rede, o estado da máquina, os dados de alarme e as contagens de produção podem ser acedidos por sistemas PC ou MES conectados utilizando as funções de comunicação abertas da FANUC.As capacidades específicas do protocolo de rede dependem das opções de software CNC instaladas.
P5: Qual é a função de anulação da taxa de alimentação e quem a controla?
A substituição da taxa de alimentação é um ajuste em tempo real do operador da taxa de alimentação de corte programada, aplicada através de um interruptor rotativo ou jog dial no painel de controle da máquina.O controlador executa exatamente a taxa de alimentação comandada no programa de código G.. A 50%, a ferramenta move-se à metade da velocidade programada. A 150%, move-se a 1,5 vezes a velocidade programada. A sobreposição é um ajuste temporário do operador. Não modifica o programa.O A02B-0321-B500 suporta 0% a 150% de anulação em 10% de passos.
