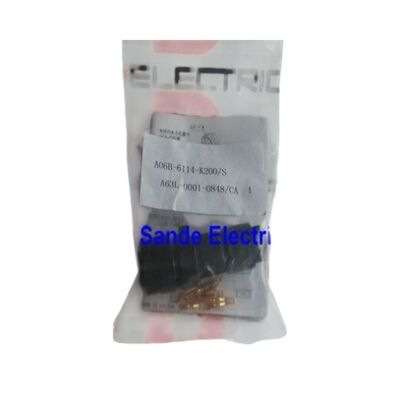

FANUC Encoder Conector lateral A06B-6114-K200S / A63L-0001-0848CA

10-Pin. Entrada direta. Plug de retroalimentação do motor. Servomotor compatível com a série Alpha i.

O conector que completa o ciclo de feedback

Cada sistema de servo CNC da FANUC depende de uma cadeia ininterrupta de comunicação: do controlador CNC, através do servo amplificador, pelo cabo de codificação e no codificador de pulso do motor.Essa cadeia só é tão confiável quanto a sua ligação física mais fraca. The A06B-6114-K200S — also referenced under the FANUC component number A63L-0001-0848CA — is the encoder-side connector plug that forms the critical interface between the encoder feedback cable and the servo motor.

Estes são os conectores que acabam danificados durante a manutenção, corroídos após anos de exposição ao refrigerante, ou simplesmente desgastados através de ciclos repetidos de montagem de cabos.Ter a substituição correta à mão significa que uma falha de feedback é resolvida em minutosNão dias.

Visão geral do produto

CA versus CB

A família A63L-0001-0848 vem em duas configurações de saída de cabo.Variante CA(este conector) sai do cabo em linha reta ao longo do eixo do corpo do conector.Variante CBAs saídas a 90 graus, o cabo se dobra perpendicularmente ao eixo do conector.

Em instalações apertadas, onde um cabo que corre axialmente se chocaria com uma estrutura adjacente, o motor pode ser instalado em uma posição de segurança.o estilo do cotovelo (CB) é a escolha práticaQuando o roteamento do cabo axial é limpo e desobstruído, o estilo de CA reto é padrão.que acelera a degradação do conector e do cabo.

O que este conector traz

A configuração de 10 pinos transporta todos os sinais necessários para o codificador de pulsos (codificador) instalado nos servomotores da série FANUC Alpha i. Estes incluem:

• Sinais de retroalimentação de posiçãoOs dados de pulso de alta resolução que indicam ao servoamplificador exatamente onde o eixo do motor está em todos os momentos
• Linhas de reserva da bateria— the low-current supply that preserves absolute position data in the encoder's memory when main power is off (critical for absolute pulse coder motors that eliminate the need for reference return on power-up)
• Linhas de comunicação em série- para o protocolo de interface do codificador serial FANUC utilizado pelo codificador de pulso Alpha i
• Conexões de escudo/terra- essencial para a imunidade ao ruído, dado que estas linhas de sinalização circulam ao lado de cabos de potência de motor de alta corrente no mesmo conduto de cabos

Cada um desses 10 contatos tem de ser limpo, totalmente instalado e mecanicamente seguro.ou perda completa do eixo e a apresentação da falha é frequentemente intermitente, tornando um conector marginal uma das falhas mais difíceis de diagnosticar.

Servomotores e sistemas compatíveis

O conector A06B-6114-K200S foi concebido para ligações de codificadores de servomotores CA da série Alpha i da FANUC, conforme documentado nos manuais de descrição dos servomotores da série Beta e da série Alpha i da FANUC.As séries de motores compatíveis documentadas onde este estilo de conector aparece incluem::

• Servomotores da série FANUC Alpha i (famílias αiS e αiF)
• Servomotores da série Beta i da FANUC (série βiS ), onde as ligações dos eixos L e M são especificadas para os amplificadores A06B-6114-H304 e relacionados)
• Servomotores FANUC utilizados com módulos de amplificador SVM da série αi (série A06B-6114).
• Servomotores de robôs nos controladores de robôs FANUC que utilizam sistemas de servo baseados em FSSB padrão

O conector liga-se ao conjunto de cabos do lado do amplificador através de um mecanismo de casca metálica de bloqueio padrão,fornecendo simultaneamente continuidade elétrica e retenção mecânica contra desconexão acidental.

Quando este conector aparece numa encomenda de trabalho

Em uma oficina de máquinas movimentada, este conector aparece tipicamente em três cenários:

Substituição de cabo planeada.Os cabos de codificação têm ciclos de vida flexíveis definidos.o conector do lado do motor vem com ele ou é substituído separadamente se o corpo do cabo ainda estiver em serviço, mas a extremidade do conector tiver sofrido danos.

Acidente ou danos mecânicos.Um acidente de máquina que puxa o cabo encoder apertado pode danificar o corpo do conector, empurrar os pinos de volta para a caixa, ou quebrar a casca de bloqueio.Substituindo apenas o conector do motor e re-terminando é muitas vezes o mais rápidoÉ uma solução mais barata.

Corrosão e contaminação por contacto.Em ambientes com neblina de refrigerante, o conector do codificador fica exposto na extremidade do motor.Contaminação por contacto pode causar degradação do sinalA substituição do conector restabelece a qualidade de contacto original.

Algumas palavras sobre substitutos e qualidade

O protocolo de sinal do codificador FANUC é sensível. O codificador de pulso produz dados em série em altas frequências, e qualquer aumento da resistência de contato, capacidade adicional de um conector mal blindado,ou desajuste dimensional que permita a brincadeira mecânica na interface de contato irá degradar a integridade do sinal.Usar um substituto dimensionalmente compatível mas electricamente inferior pode parecer funcionar inicialmente, em seguida, produzir alarmes de codificação intermitentes sob expansão térmica, vibração, ou após algumas centenas de ciclos flex.

Para uma máquina de produção, o custo de um conector corretamente especificado é insignificante em relação ao custo de uma reparação repetida ou de um evento não planeado de desligação.

Perguntas Frequentes

P1: Qual é a diferença entre o A06B-6114-K200S e o A06B-6114-K200E?

A diferença é a direção de saída do cabo. O sufixo S indica uma saída de cabo reta (axial) o cabo corre paralelo ao eixo do conector quando sai da extremidade do motor.O sufixo E indica uma configuração de cotovelo (90 graus) onde o cabo se dobra perpendicularmente. O A63L-0001-0848CA corresponde à versão reta. Escolha com base no espaço disponível na porta de codificação do motor e como o cabo de codificação é encaminhado na máquina.

P2: O A06B-6114-K200S é o mesmo conector utilizado em todos os servomotores FANUC Alpha i?

Esta família de conectores abrange uma ampla gama de motores das séries Alpha i e Beta i, mas a FANUC utiliza diferentes especificações de conectores entre as gerações e famílias de motores.Verifique sempre a compatibilidade com a documentação do seu motor específico ou com o corpo de conector existente no motor antes de encomendarPara motores das famílias αiS e βiS emparelhados com módulos de amplificador da série 6114, o A06B-6114-K200S / A63L-0001-0848CA é o conector de feedback do lado do motor documentado.

P3: Este conector pode ser re-terminado no campo, ou requer uma substituição completa do conjunto de cabos?

Os pinos são soldados ou enrolados na caixa do conector, e um técnico qualificado pode remover a caixa,Preparar novamente as extremidades do caboNo entanto, a qualidade da terminação, em particular a continuidade de blindagem e a profundidade do assento do alfinete, é crítica.Um conector mal re-terminado é muitas vezes pior do que a falha originalPara as máquinas de produção, o uso de um cabo pré-montado ou de um novo kit de conectores é tipicamente mais fiável do que a re-terminação de campo sob pressão de tempo.

Q4: Que alarmes de codificador FANUC indicam tipicamente um problema do conector em vez de uma falha do codificador de pulso?

The most common alarm pattern associated with a marginal connector is an intermittent SV0358 (disconnected encoder) or similar communication error that clears on power cycling or when the cable is physically disturbedUm alarme de codificador que apareça de forma consistente, sem qualquer movimento do cabo, é mais provável que indique uma falha do codificador de pulso ou um problema de bateria.Se o alarme for reproduzível dobrando o cabo perto do conector do motor, o conector ou a extremidade do cabo é a primeira coisa a inspecionar e substituir.

Q5: Qual é a relação entre os números das peças A06B-6114-K200S e A63L-0001-0848CA?

Ambos os números referem-se ao mesmo conector físico.O A06B-6114-K200S é o número de ordem de nível do sistema FANUC utilizado nos catálogos de acessórios de amplificadores e cabos.. O A63L-0001-0848CA é o número de peça FANUC de nível de componente para o próprio conector, que faz referência cruzada à designação de série de conectores JAE subjacente (JN2DS10SL2-R).Quando a FANUC fornece serviços de reposição, qualquer número identificará a parte correta, mas sempre confirme que o sufixo CA (direita) versus CB (cotovelo) corresponde aos requisitos de instalação.
