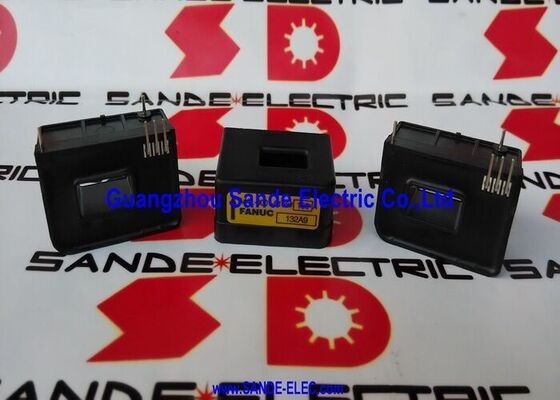

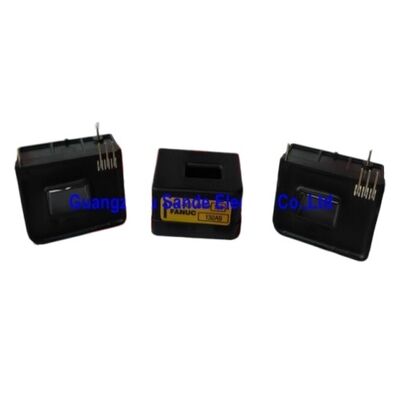

FANUC inductor mútuo A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A ∙ Sensor de corrente (bobina) 150A / Detector de corrente para amplificadores de servo e fuso

Corrente do motor, medida aqui, controlada em todos os lugares

O A44L-0001-0165#150A é o sensor de corrente de 150A da FANUC, o detector de tipo bobina que mede a corrente de fase do motor efetiva que flui em um servo ou amplificador de fuso da FANUC.O sufixo #150A especifica a classificação actual: este sensor é concebido para medir com precisão correntes de até 150 A RMS, o que corresponde à gama de correntes de classes específicas de servos ou amplificadores de fuso que requerem este sensor.

Em um sistema de accionamento por servo ou fuso FANUC, o controlo da corrente de circuito fechado da unidade depende de uma medição precisa em tempo real da corrente do motor.O sensor de corrente fica no circuito de energia os cabos de fase do motor passam através do núcleo toroidal do sensorEste sinal diz ao amplificador exatamente quanta corrente está fluindo para o motor a cada momento.O algoritmo de controle de servo usa esta medição para regular o binário com a precisão necessária para o movimento do eixo CNC e controle da velocidade do fuso.

Se o sensor de corrente falhar ou ler incorretamente, o amplificador não pode fechar adequadamente seu circuito de controle de corrente.O resultado é tipicamente um alarme de sobrecorrente o drive ou sai em uma leitura de corrente falsa que aparece como sobrecorrenteO modo de falha depende se o sensor lê zero (falha de circuito aberto) ou um valor errático.

Principais especificações

Escolher a classificação correta de corrente

O sufixo # 150A não é arbitrário a classificação de corrente deve corresponder ao módulo de amplificador específico que o sensor serve.e o sensor de corrente deve ser especificado para essa classificaçãoUm sensor classificado abaixo da saída de corrente de pico do amplificador pode entrar em saturação ou ser danificado.Um sensor com um valor nominal significativamente superior à corrente real fornece uma resolução de sinal proporcionalmente menor.

As classificações disponíveis na família de cobertura A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A e 600A.Confirmar a classificação exigida no manual de manutenção do amplificador FANUC ou no rótulo do sensor instalado antes de encomendar uma substituição.

Perguntas frequentes

P1: Como é diagnosticado um sensor de corrente avariado num sistema de accionamento FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. inspeccionar fisicamente o sensor em busca de rachaduras, marcas de queimaduras ou danos mecânicos. substituir por um sensor conhecido da mesma classificação de corrente que o teste definitivo.Se o alarme de sobrecorrente desaparecer com o sensor de substituiçãoO original falhou.

P2: O A44L-0001-0165#150A pode ser substituído por um sensor de corrente diferente?

Não. A classificação de corrente deve corresponder às especificações do amplificador. Um sensor de 200A em uma posição de amplificador de 150A funcionaria em nível de sinal reduzido e pode não fornecer uma resolução de feedback adequada.Um sensor de 100A em uma posição de amplificador de 150A saturaria na corrente de pico do amplificador. Utilize sempre a corrente nominal exata especificada para o amplificador instalado.

P3: O A44L-0001-0165 é um sensor de efeito Hall ou um transformador de corrente?

O A44L-0001-0165 é descrito como um detector de corrente de tipo bobina ‡ um formato de transformador de corrente.e o sensor produz um sinal proporcional através da induçãoOs sensores de corrente de efeito Hall normalmente descrevem a sua saída como um sinal de corrente contínua preciso (capaz de medir correntes de corrente contínua e de corrente alternada),enquanto os detectores baseados em transformadores medem a corrente do motor AC appropriate para a corrente da fase do motor AC nos amplificadores de servo e fuso FANUC.

P4: Existem diferenças de compatibilidade entre a série A44L-0001-0165 e outras séries de sensores de corrente da FANUC?

A FANUC usa várias séries de sensores atuais em todas as suas gerações de motores. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangementsConfirme o número completo da peça do sensor instalado antes de encomendar uma substituição.

Q5: De onde provém o A44L-0001-0165#150A?

Através do mercado de reposição de componentes de accionamento FANUC FANUC revendedores de peças de amplificador, especialistas em reparação e fornecedores de excedentes testados.A série A44L-0001-0165 em múltiplas classificações de corrente é um item de substituição padrão no mercado de reposição de servo e accionamento de fuso da FANUC. Especificar o sufixo # 150A a classificação atual determina a selecção.
