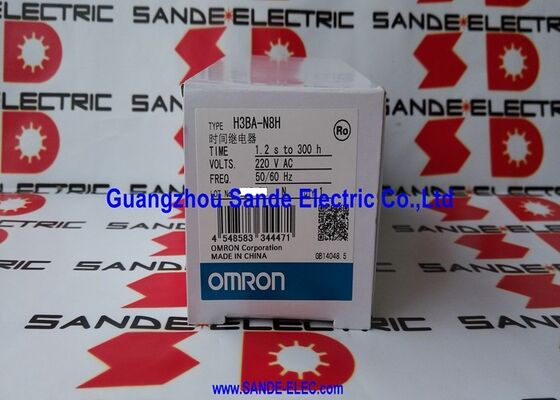

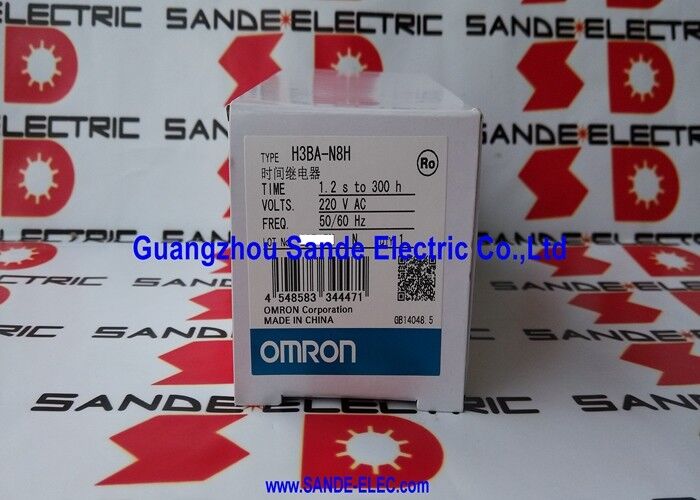

Relatório do tempo da Omron H3BA-N8H H3BAN8H

Omron H3BA-N8H | Temporizador multifaixa de estado sólido — 0,05 s a 300 h / 5A / SPDT-DPDT / 8 pinos / Painel 48×48mm

Número da peça:H3BA-N8H

Fabricante:Omron Corporation (Japão)

Série:H3BA-N

Amplo intervalo de tempo, saída comutável — de segundos a centenas de horas em uma unidade

O H3BA-N8H cobre aplicações de cronometragem de 0,05 segundos a 300 horas — um intervalo que lida com sequenciamento rápido de máquinas e cronometragem de processos de várias horas com o mesmo hardware. Não é necessário estocar temporizadores separados de curto e longo alcance; esta única unidade cobre toda a extensão em seus intervalos de tempo selecionáveis, com o intervalo desejado definido pelo seletor de intervalo na face frontal.

O seletor de saída é a característica distintiva do H3BA-N8H em relação a um temporizador mais simples: a mesma unidade pode produzir uma saída SPDT com limite de tempo (um contato de comutação na saída temporizada) ou alternar para o modo DPDT com limite de tempo (dois contatos de mudança na saída temporizada) dependendo dos requisitos do circuito. Para o modelo de 8 pinos, os dois modos de operação disponíveis são ON-delay e ON-delay com contato instantâneo - onde o contato instantâneo é ativado imediatamente na inicialização enquanto o contato com limite de tempo atrasa.

O painel frontal de 48 × 48 mm se adapta ao padrão de recorte 1/16 DIN encontrado nos temporizadores da série H3 da Omron, condicionadores de sinal e componentes semelhantes montados em painel. Os indicadores frontais mostram o status de ligação e saída ligada de forma independente.

Especificações principais

H3BA-N8H vs H3BA-N (11 pinos)

O modelo de 8 pinos cobre a maioria das aplicações de atraso ON. O modelo de 11 pinos adiciona modos de cintilação ON-start, flicker OFF-start, intervalo e atraso de sinal para circuitos que requerem essas funções. Selecione com base no modo de operação necessário.

Perguntas frequentes

Q1: Qual é a diferença entre H3BA-N8H e H3BA-N (11 pinos)?

O H3BA-N8H de 8 pinos oferece dois modos de operação: atraso de ativação e atraso de ativação com contato de saída instantâneo. O H3BA-N de 11 pinos oferece seis modos de operação, incluindo cintilação ON-start, cintilação OFF-start, intervalo e atraso de sinal desligado - adequado para uma ampla gama de projetos de circuitos de temporização. Os dois modelos utilizam tomadas diferentes e não são intercambiáveis ​​numa instalação de tomada existente.

Q2: Como o intervalo de tempo é definido no H3BA-N8H?

O intervalo de tempo é definido usando o seletor de intervalo na parte frontal do temporizador. O dial analógico define o valor de tempo específico dentro do intervalo selecionado. A Omron oferece anéis de ajuste opcionais (encomendados separadamente) para restringir o mostrador a uma faixa fixa — evitando ajustes acidentais em ambientes de produção.

Q3: O H3BA-N8H pode alternar entre a saída SPDT e DPDT?

Sim. O seletor de tipo de saída na face frontal do H3BA-N8H alterna entre a saída SPDT com limite de tempo e a saída DPDT com limite de tempo usando uma chave de fenda. Este seletor também alterna o modo de operação entre atraso ON e atraso ON com contato instantâneo. Nenhuma mudança de fiação é necessária – apenas a posição do seletor muda.

Q4: Qual soquete é necessário para o H3BA-N8H?

O modelo de 8 pinos requer o soquete P2CF-08 (conexão traseira) ou P3G-08 (conexão frontal para montagem em trilho). O P3G-08 permite a montagem em trilho DIN do conjunto soquete e temporizador. Os soquetes não estão incluídos com o temporizador e devem ser encomendados separadamente.

Q5: A saída do temporizador não é ativada no horário definido. O que deve ser verificado?

Verifique se a tensão de alimentação está presente e dentro da faixa nominal. Confirme se o seletor de intervalo está definido para o intervalo de tempo correto para o atraso necessário. Certifique-se de que a configuração do dial de tempo não esteja no mínimo. Se o temporizador usar uma entrada start/gate (pino 2), verifique se o sinal de entrada está aplicado corretamente. Para o modo de atraso ON, a energia deve ser aplicada continuamente durante o período definido antes que a saída seja ativada.
