| Lugar de origem | Japão |
| Marca | OMRON |
| Certificação | CE ROHS |

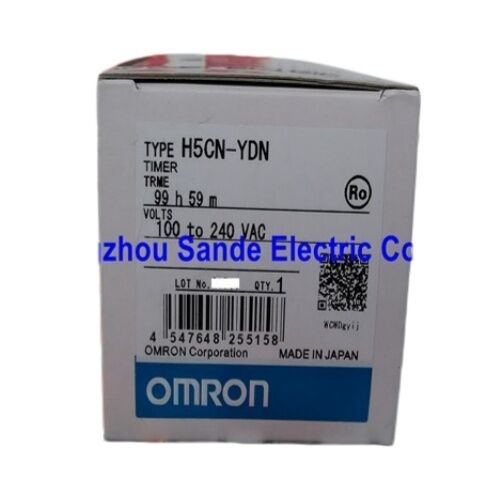

| Número do modelo | H5CN-YDN |
O Omron H5CN-YDN é um temporizador digital compacto projetado para painéis de controle industrial que necessitam de configuração de tempo clara, operação estável com atraso na energização e integração direta na lógica de máquina existente.
Ele pertence à série H5CN de temporizadores miniatura de 48 x 48 mm e utiliza um display de contagem regressiva que mostra o tempo restante enquanto a unidade opera em direção a zero, o que é especialmente útil para operadores que desejam uma noção visual imediata do tempo do processo durante a configuração e a operação diária.
Em aplicações práticas, este modelo se encaixa bem em equipamentos de embalagem, pequenas máquinas de processo, estações de montagem, painéis de utilidades e sistemas de automação geral onde uma função de atraso de energização simples e confiável é preferida em relação a dispositivos de temporização multifuncionais mais complexos.
O H5CN-YDN utiliza o modo de operação N, um display LED de 4 dígitos e 7 segmentos com altura de caractere de 10 mm, e uma interface de configuração de tempo estilo thumbwheel que permanece fácil de ler e ajustar na fábrica.
Um grande ponto forte deste temporizador é o seu equilíbrio entre tamanho compacto e praticidade industrial.
A série H5CN suporta uma ampla faixa de alimentação, e o modelo H5CN-YDN está listado na faixa de 1 minuto a 99 horas 59 minutos com display de contagem regressiva, saída de contato e formato de 8 pinos.
Para engenheiros de controle e equipes de manutenção, isso o torna uma escolha útil ao substituir temporizadores de painel instalados ou ao construir funções de atraso simples em equipamentos baseados em relés ou assistidos por PLC.
Do ponto de vista de hardware, o temporizador utiliza saída de contato, suporta montagem em superfície ou embutida, e é projetado para condições de serviço industrial em vez de uso leve de consumidor. As especificações publicadas do H5CN também mostram uma caixa cinza claro, faixa de temperatura de operação de -10°C a 55°C, faixa de temperatura de armazenamento de -25°C a 65°C e umidade de operação de 35% a 85%, o que o torna adequado para ambientes de gabinete de controle padrão quando instalado corretamente.
Os dados técnicos abaixo seguem a folha de dados publicada da série H5CN e a entrada da linha de modelos H5CN-YDN.
| Item | Especificação |
|---|---|
| Marca | OMRON |
| Série do Produto | Série H5CN |
| Tipo de Produto | Temporizador digital |
| Modelo | H5CN-YDN |
| Função do Temporizador | Atraso na energização |
| Modo de Operação | Modo N (Atraso na energização) |
| Tipo de Display | Display de contagem regressiva |
| Formato do Display | LED de 7 segmentos, 4 dígitos, 1 linha |
| Altura do Caractere | 10 mm |
| Método de Configuração | Chave thumbwheel |
| Faixa de Tempo Nominal | 1 min a 99 h 59 min |
| Tipo de Saída | Saída de contato |
| Forma do Contato | SPDT |
| Classificação do Contato | 3 A a 250 VAC, carga resistiva |
| Tipo de Pino | 8 pinos |
| Tensão de Alimentação | 100 a 240 VAC ou 12 a 48 VDC |
| Faixa de Tensão de Operação | 85% a 110% da tensão de alimentação nominal |
| Consumo de Energia | Aprox. 12 VA a 240 VAC / aprox. 2,5 W a 48 VDC |
| Método de Montagem | Montagem em superfície ou montagem embutida |
| Método de Entrada | Entrada de contato aberto/curto-circuito |
| Reset / Gate | Entrada de reset ou gate externa |
| Largura Mínima do Sinal de Entrada de Reset | 0,02 s |
| Tensão Residual | Máx. 2 V |
| Cor do Display / Estilo da Caixa | Display LED de 7 segmentos, caixa cinza claro |
| Temperatura de Operação | -10°C a 55°C |
| Temperatura de Armazenamento | -25°C a 65°C |
| Umidade de Operação | 35% a 85% |
| Peso | Aprox. 110 g |
Q1: Para que tipo de aplicações o H5CN-YDN é mais adequado?
O H5CN-YDN é bem adequado para máquinas e painéis de controle que necessitam de uma função de atraso na energização simples e confiável com indicação visível do tempo restante.
Usos típicos incluem atraso de partida de esteira, sequenciamento de bombas ou ventiladores, intertravamento de relés, temporização de partida de aquecedores, pequenos equipamentos de embalagem e tarefas gerais de temporização de painel onde os operadores se beneficiam de um display de contagem regressiva em vez de indicação de tempo decorrido.
Q2: Qual é a vantagem prática do display de contagem regressiva?
O formato de contagem regressiva permite que o operador veja o tempo de atraso restante em um relance, o que é frequentemente mais intuitivo durante a comissionamento, solução de problemas e verificações manuais de processo. Em aplicações onde um técnico precisa saber quanto tempo resta antes que uma saída mude de estado, um display de contagem regressiva pode ser mais útil do que um display de tempo decorrido que conta para cima a partir de zero.
Q3: O que os engenheiros devem verificar antes de instalar este temporizador?
As verificações mais importantes são a tensão de alimentação necessária, o tipo de soquete, o recorte do painel ou o método de montagem, a carga do contato e a lógica de controle para entrada de reset ou gate.
Como o H5CN-YDN é um modelo de saída de contato de 8 pinos, o engenheiro também deve confirmar o layout da fiação, verificar se a carga controlada permanece dentro da classificação do relé e garantir que a versão selecionada corresponda à fonte de alimentação disponível da máquina.
Q4: Este temporizador é adequado para comutação de saída direta em circuitos de controle industrial?
Sim, para muitas tarefas de temporização padrão. A classificação de saída de contato publicada é SPDT, 3 A a 250 VAC para cargas resistivas, o que é adequado para muitas aplicações de lógica de relé e interface de controle.
Na prática, os engenheiros ainda devem considerar a corrente de irrupção, o comportamento da carga indutiva e a supressão externa ao comutar solenoides, contatores ou outras cargas reativas.
Q5: O que torna o H5CN-YDN uma escolha de substituição prática em equipamentos existentes?
Ele oferece um formato familiar de tamanho DIN miniatura, configuração simples por thumbwheel, display LED claro e um modo de operação de atraso na energização direto.
Para equipes de manutenção, essa combinação é valiosa porque reduz a complexidade da configuração e torna o temporizador fácil de entender durante o trabalho de serviço, especialmente em painéis mais antigos onde um temporizador dedicado de função única é preferido em relação a uma unidade multifuncional mais avançada.
