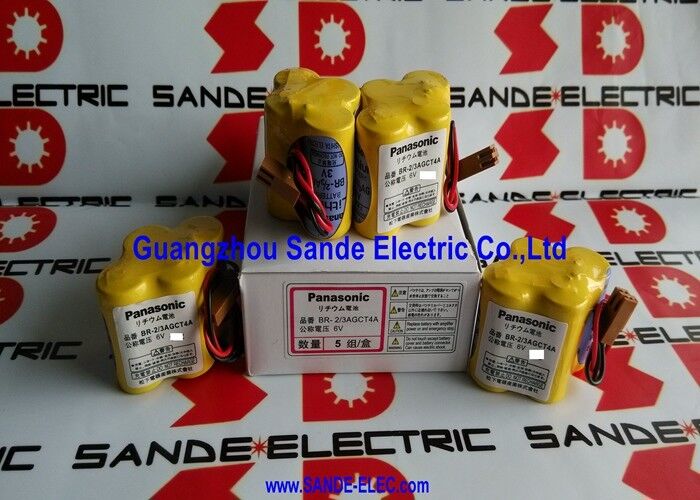

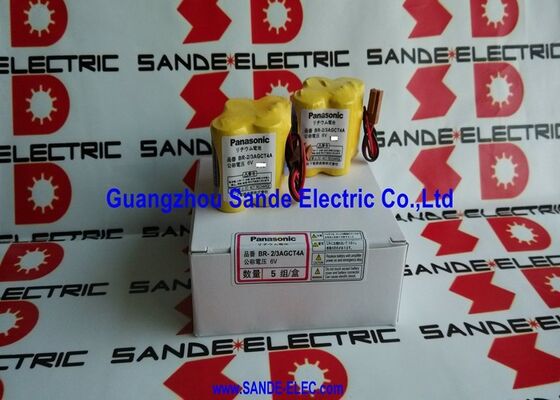

Bateria BR-2/3AGCT4A de 6 V original da PANASONIC

BR-2/3AGCT4A | Bateria de lítio de 4 células Panasonic série BR – 6V / 2900mAh / FANUC Alpha iSV / Beta iSV / A98L-0031-0025

BR-2/3AGCT4A — Pacote de quatro células para sistemas FANUC Alpha e Beta iSV

O BR-2/3AGCT4A é uma bateria de lítio Panasonic de 4 células da série BR para sistemas servo integrados FANUC Alpha iSV e Beta iSV e controladores CNC e de robô Série 18-T. A capacidade de 2900 mAh do pack — fornecida a 6 V a partir de quatro células BR-2/3AG — proporciona a maior reserva de energia exigida pelas famílias de amplificadores iSV da FANUC em comparação com os packs mais simples de 2 células utilizados nas gerações anteriores de servos Beta e Alpha.

Cada célula BR-2/3AG fornece 3V individualmente. As quatro células no BR-2/3AGCT4A estão configuradas para fornecer saída de 6 V — mantendo o codificador e a memória de parâmetros em todas as variantes de amplificadores FANUC compatíveis durante períodos de desligamento.

Especificações principais

Escolhendo entre BR-2/3AGCT4A e BR-CCF2TH

Duas baterias de 6 V da família FANUC Alpha com diferentes classes de capacidade:

Ambos operam a 6V com a mesma família de conectores JAE marrons. Selecione com base no número de peça especificado do amplificador instalado - a etiqueta do compartimento da bateria ou o manual de manutenção confirma qual pacote se aplica.

Cenários de aplicação

Alarme de bateria Alpha iSV:Um CNC FANUC com servo drives Alpha iSV exibe um alarme de bateria em um eixo. O BR-2/3AGCT4A é identificado na referência de bateria do manual de manutenção (A98L-0031-0025). A substituição durante o tempo de inatividade planejado mantém os parâmetros do servo — evita-se o recomissionamento do eixo.

Substituição proativa do CNC da série 18-T:O ciclo de substituição da bateria CNC 18-T de um centro de torneamento exige o BR-2/3AGCT4A em um cronograma de 3 anos – a substituição proativa antes do alarme protege os dados do programa e da ferramenta contra perdas não planejadas.

Perguntas frequentes

P1: Qual alarme da FANUC indica que o BR-2/3AGCT4A precisa de substituição?

O CNC ou amplificador gera um código de alarme — normalmente AL-9F (aviso de bateria, aviso prévio) seguido por AL-92 (tensão baixa da bateria, substituição urgente) na notação servo Mitsubishi/FANUC ou alarme de bateria equivalente específico do CNC. Substitua em AL-9F, não em AL-92 — AL-92 indica que a bateria está quase totalmente descarregada.

P2: O BR-2/3AGCT4A pode ser substituído enquanto o sistema FANUC está ligado?

Sim – substitua com o sistema ligado. A fonte do amplificador mantém a memória enquanto está ligado. Conecte o novo pacote antes de remover o antigo, sempre que possível. A substituição desligada requer conexão rápida para evitar perda de memória.

Q3: Qual é a referência cruzada entre BR-2/3AGCT4A e A98L-0031-0025?

Ambos identificam a mesma bateria — A98L-0031-0025 é o código de especificação interna da FANUC utilizado na documentação técnica e nos manuais de peças da FANUC; BR-2/3AGCT4A é a designação de célula/pacote da Panasonic. A06B-6114-K504 é o número de encomenda sobressalente do serviço FANUC para o mesmo conjunto.

P4: Como é que o BR-2/3AGCT4A difere do BR-AGCF2W mais pequeno utilizado noutros sistemas FANUC?

BR-AGCF2W usa células 2 × tamanho A para 6V a aproximadamente 1800mAh – para amplificador FANUC Beta (Beta SVU, Beta iSV na forma mais antiga). BR-2/3AGCT4A usa células de tamanho 4 × 2/3A para 6V a 2900mAh – para Alpha iSV, Beta iSV (forma mais recente) e 18-T CNC. Os dois pacotes não são intercambiáveis ​​– confirme na etiqueta da porta da bateria do amplificador qual variante é necessária.
