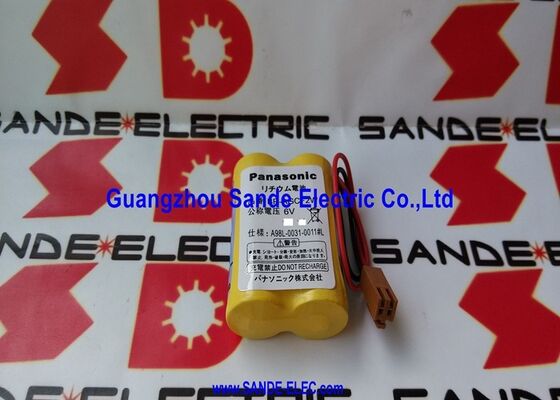

Nova bateria Panasonic BR-AGCF2W 6V BRAGCF2W

BR-AGCF2W∙ Panasonic Bateria de Lítio 6V ∙ 2 Células / 1800mAh / FANUC Beta SVU / Beta iSV / ABS Circuito de Backup

Backup de memória e posição absoluta para sistemas FANUC Beta

O BR-AGCF2W é a bateria de lítio de 6V de célula gêmea da Panasonic para servoamplificadores FANUC Beta, usada especificamente para alimentar o circuito ABS (Absolute Positioning System) dentro dos drives Beta SVU e Beta iSVDuas células BR-A da Panasonic ligadas em série produzem a saída de 6 V exigida pelo CMOS interno do amplificador e pela memória do codificador absoluto.

Em um sistema de posicionamento absoluto, o servo-codificador acompanha a posição do eixo continuamente, mesmo quando o CNC está desligado.O BR-AGCF2W fornece a corrente de espera de baixo nível que o contador de posição do codificador e a memória precisam para manter esses dados de posição absolutaQuando a energia é restabelecida, o CNC lê a posição mantida diretamente do codificador.

Principais especificações

Células BR-A da Panasonic

O BR-AGCF2W é construído com células BR-A da Panasonic as células OEM especificadas pela FANUC para pacotes de baterias de amplificadores Beta.

Curva de descarga plana:A tensão de saída permanece quase constante desde a carga completa até quase esgotada ¢ o CMOS e a memória do codificador recebem uma alimentação estável de 6 V durante quase toda a vida útil da bateria,em vez de diminuir gradualmente.

Auto descarga muito baixa:Menos de 1% ao ano a 25°C

Ampla gama de temperaturas:-40°C a +85°C ° confiável em todos os ambientes de gabinetes de controlo industriais, desde instalações de armazenagem a frio até salas de máquinas quentes.

Cenários de aplicação

Alarme de bateria do circuito ABS na unidade Beta:Um eixo de servo Beta de uma máquina controlada por FANUC exibe um alarme de bateria ABS. O BR-AGCF2W é substituído durante a manutenção planejada.

Prevenção da reinicialização do codificador absoluto da máquina CNC:Um centro de usinagem com codificadores absolutos em todos os eixos requer uma execução de direção apenas uma vez na configuração inicial ¢ o BR-AGCF2W mantém todas as posições absolutas dos eixos em cada ciclo de potência subsequente.

Perguntas frequentes

P1: O que é o alarme de alerta da bateria ABS num amplificador FANUC Beta?

O CNC exibe um alarme específico do eixo (normalmente código 9F ou série SV-300 dependendo do tipo de CNC) quando a tensão BR-AGCF2W cai abaixo do limiar de detecção.Substituir no alarme de aviso antes de esgotamento completo da bateria causa perda de dados de posição absoluta e obriga um ciclo completo homing.

P2: O BR-AGCF2W pode ser substituído com a energia ligada ou o CNC deve ser desligado?

Enquanto ligado, a fonte de alimentação do amplificador mantém a memória do codificador do ABS, a bateria pode ser desconectada e reconectada sem perda de dados de posição.A substituição por desligamento da bateria corre o risco de perder os dados de posição absoluta se a nova ligação da bateria demorar mais de alguns segundos.

P3: Qual é a diferença entre o BR-AGCF2W (conector marrom) e o BR-AGCF2P (outro conector)?

Ambos são pacotes de baterias BR-A Panasonic de 2 células de 6 V a diferença é o tipo de conector. BR-AGCF2W usa o conector JAE de 2 pinos (marrom ou preto dependendo da revisão da montagem);BR-AGCF2P usa um formato de conector diferenteVerifique o conector da bateria do amplificador antes de encomendar para confirmar a variante correta.

Q4: Quanto tempo dura o BR-AGCF2W em serviço num amplificador FANUC Beta?

A bateria só é descarregada quando o CNC é desligado. As máquinas que funcionam 24 horas por dia duram mais do que aquelas desligadas diariamente.Substituir no alarme da bateria, independentemente do tempo decorridoNão espere que o alarme aumente.
