Fusível de limpeza de Kyosan 25LKA75B

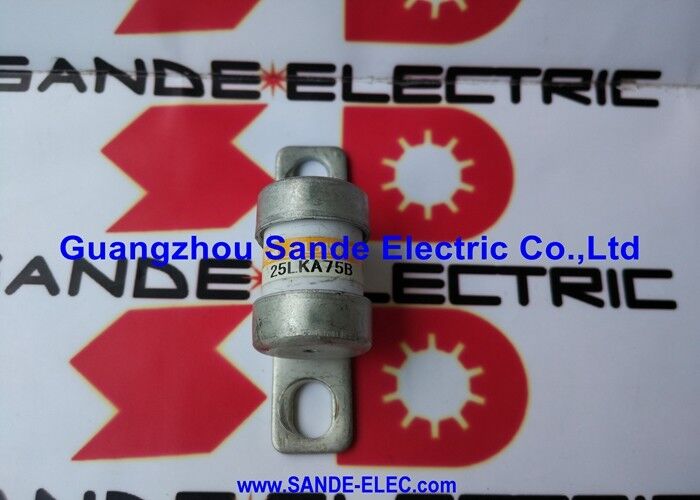

HINODE 25LKA75B. Fusível de Proteção de Semicondutores de Ação Rápida 75A / AC250V / DC350V / 100kA Ruptura / 57.5mm / 44mm Centros / Pre-arco I2t 360 A2s

Um fusível para semicondutores ⁠ Por que os fusíveis padrão não se qualificam

Os disjuntores convencionais e os fusíveis de sopro lento protegem os cabos e motores. Eles operam dentro de dezenas a centenas de milissegundos após o início de uma sobrecarga.tiristoresOs resultados da investigação mostram que o tempo de reação é muito lento.

Os dispositivos semicondutores podem ser destruídos por uma corrente de falha em microssegundos, muito antes de um dispositivo de proteção convencional ter começado a abrir.

O fusível interrompe a corrente de falha dentro de uma porção do meio-ciclo AC, antes que o semicondutor absorva energia suficiente para ser danificado.

O 25LKA75B é a classificação de corrente de 75A na série 25LKA/25LKB, destinada a pequenos e médios inversores, UPS e circuitos de alimentação que operam a até 250VAC ou 350VDC.

Principais especificações

O número crítico para a coordenação de semicondutores

O valor de I2t é a energia liberada pelo fusível durante uma falha √ a integral da corrente ao quadrado ao longo do tempo desde o início da falha até a interrupção do circuito.Esta é a figura fabricantes de dispositivos semicondutores usam para especificar a capacidade de resistência de seu componente.

Para o 25LKA75B:

• Pre-arco I2t = 360 A2sO valor de referência de coordenação de energia é o mínimo com a classificação máxima I2t do semicondutor protegido.
• Total I2t = 2.100 A2s∆ a energia proveniente da partida da falha através da extinção do arco.

Em um projeto devidamente coordenado, o I2t nominal do semicondutor (de acordo com a ficha de dados) deve exceder o I2t total do fusível.100 A2s total I2t define a classificação máxima de semicondutores necessária para coordenação a 75A.

Cenários de aplicação

Proteção do motor de velocidade variável (inverter):Um retificador ou módulo IGBT de um inversor PWM de 250VAC protegido por fusíveis 25LKA75B no lado de entrada de CA ou no barramento de CC. A velocidade de limpeza rápida impede a falha do IGBT em um evento de curto-circuito; o 360/2,100 A2s I2t valores são coordenados contra IGBT especificado I2t resistir.

Protecção da entrada do UPS:A ponte de retificação de semicondutores de um sistema UPS protegida por fusíveis 25LKA75B.A resposta de ação rápida protege os diodos retificadores contra correntes de falha durante a carga da bateria ou eventos transitórios de entrada.

Proteção do tiristor da fonte de alimentação:Uma fonte de alimentação de retificador controlada usando tiristores (SCRs) em uma fonte de 250VAC.

Perguntas frequentes

Q1: Qual é a corrente mínima de fusão para o 25LKA75B?

A série 25LKA apresenta uma advertência: pode ocorrer re-ignição de arco se a corrente de fusão for inferior a 8 vezes a corrente nominal do fusível.Isto significa que o fusível só deve ser utilizado para correntes de falha de pelo menos 600A.Para os circuitos onde as correntes de falha podem cair abaixo de 8 × nominal, o arco de fusível pode não ser extinguido de forma confiável.o fusível deve ser utilizado em combinação com outros dispositivos de proteção.

P2: Qual é a diferença entre o 25LKA75B e o 25LKA75SB?

O 25LKA75SB é a versão com um indicador de fusão, um micro-interruptor pode ser montado no mecanismo do indicador.fornecendo um sinal elétrico externo que o sistema de controlo possa detectar. O 25LKA75B (esta unidade) não possui indicador. Quando o estado de exaustão do fusível tiver de ser comunicado a um sistema de monitorização, é especificado o 25LKA75SB.Se for utilizado o 25LKA75B.

P3: O 25LKA75B pode ser utilizado em aplicações de autocarro de CC acima de 350VDC?

Não. A tensão nominal de CC é 350VDC (especificado para TUV) ou 400VDC (especificado para UL, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedA aplicação de um fusível de 350/400VDC num circuito de autocarro de CC superior corre o risco de falha na interrupção da corrente de falha e consequente incêndio ou danos ao equipamento.

P4: Como é montado fisicamente o 25LKA75B?

O 25LKA75B é montado usando conexões de parafusos em duas extremidades terminais separadas por uma distância central de 44 mm.Blocos de suportes de fusíveis de semicondutores padrão de 5 mm de comprimento total e 44 mm de centro de parafuso concebidos para esta classe de fusíveisConfirme que a corrente nominal, a tensão e a dimensão do centro do parafuso correspondem às especificações físicas do 25LKA75B antes da instalação.

P5: Qual é a relação entre HINODE e KYOSAN nestes fusíveis?

A HINODE Electric Co., Ltd. (日出電気) e a marca KYOSAN se referem aos produtos do mesmo fabricante.Algumas listas de distribuidores e documentação de equipamentos mais antigos referem-se a esses fusíveis como KYOSAN 25LKA75BAmbos os nomes referem-se ao mesmo produto de fusíveis físicos.
