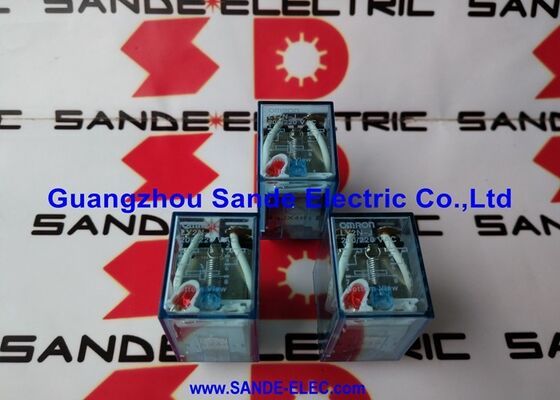

O revezamento LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J | Relé de potência DPDT série LY — 10A/250V CA/plug-in de 8 pinos/indicador LED/barreira de arco

DPDT, indicador LED e uma barreira de arco que suporta 2.000 Vca

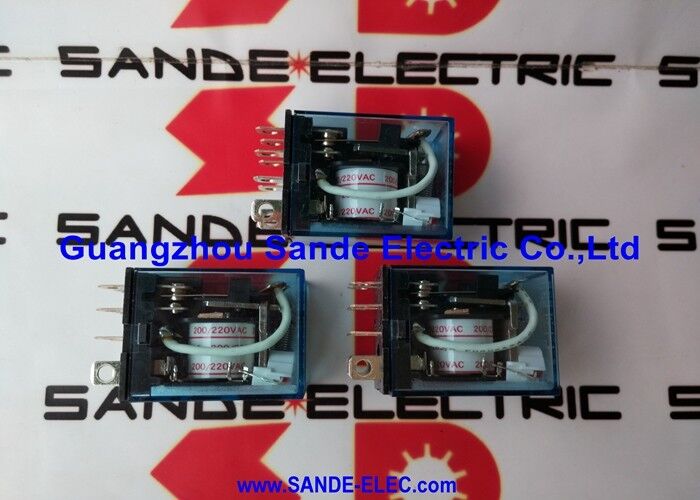

O LY2N-J é a variante equipada com LED do relé de potência LY2N da Omron - o sufixo "J" indica um indicador de operação integrado que acende quando a bobina é energizada. Esta confirmação visual do status é útil em painéis onde a atuação do relé precisa ser visível sem equipamento de teste. A barreira de arco fornece rigidez dielétrica de 2.000 Vca entre os contatos abertos, cobrindo condições de comutação onde transientes de alta tensão são uma preocupação.

A configuração de contato DPDT (Double Pole Double Throw) fornece dois conjuntos de chaves independentes de uma bobina de relé. Cada conjunto inclui um contato normalmente aberto e um contato normalmente fechado, comutando independentemente na carga nominal. Na fiação prática do painel, o DPDT cobre circuitos que exigem um contato de abertura (para energizar uma carga) e um contato de interrupção (para realimentação ou intertravamento) do mesmo relé – dois relés monopolares separados substituídos por uma unidade DPDT.

O formato de plug-in de 8 pinos utiliza a mesma área física e disposição de terminais que a série de relés MY da Omron. Um painel que já usa soquetes de relé MY (PYF08A) aceita LY2N-J sem nenhuma alteração na fiação. A tensão da bobina deve ser especificada no pedido – o corpo do relé e os contatos são os mesmos em todas as variantes de tensão; apenas o enrolamento da bobina muda.

Especificações principais

LY vs MY – Nível de potência e tamanho físico

O LY2N-J cabe em soquetes PYF08A que também são compatíveis com o relé Omron MY. A principal diferença é a potência: a série LY é o relé de uso geral de corrente mais alta da Omron (classificação de contato de 10A), enquanto a série MY normalmente lida com cargas de corrente mais baixas. Para circuitos que comutam cargas de 10A – partidas de motores, aquecedores, válvulas solenóides em corrente total da bobina – a classificação de contato do LY2N-J é a especificação apropriada.

Perguntas frequentes

Q1: Qual soquete o LY2N-J exige e é compatível com os soquetes de relé MEU?

O LY2N-J usa o formato de plug-in de 8 pinos - compatível com PYF08A (montagem em trilha/conexão frontal), PYF08A-E (tipo de proteção contra dedos), PY08 (conexão traseira) e soquetes PY08QN. O arranjo dos pinos é o mesmo da série de relés MY, portanto, os soquetes de relé MY existentes aceitam o LY2N-J diretamente, sem alterações na fiação.

Q2: O que significa o sufixo "J" em LY2N-J?

O sufixo J identifica a variante do indicador LED de operação. Quando a bobina do relé é energizada, o LED acende – fornecendo confirmação visível do status do relé na parte frontal do painel. A base LY2N sem -J não carrega nenhum indicador. Opções adicionais de sufixo incluem supressão de diodo, botão push-to-test e contatos bifurcados para aplicações específicas.

Q3: Como a tensão da bobina é especificada no pedido?

A tensão da bobina não está incluída no número de peça base LY2N-J. Adicione a tensão nominal da bobina ao fazer o pedido - por exemplo: LY2N-J DC24 para bobina de 24 Vcc ou LY2N-J AC220/240 para bobina de 220/240 Vca. O corpo do relé é o mesmo em todas as variantes de tensão; o enrolamento da bobina é diferente. Confirme a tensão de alimentação do painel antes de fazer o pedido.

Q4: Qual é o material de contato no LY2N-J?

Contatos em liga de prata. Para cargas industriais resistivas e indutivas padrão de 10A/250VAC, contatos de liga de prata são apropriados. Para comutação de sinais de nível muito baixo (abaixo de 1A, abaixo de 24V) onde a confiabilidade do contato é importante, considere as variantes de contato bifurcado da Omron ou os tipos de relé especificamente classificados para comutação de microcargas.

Q5: O LY2N-J pode comutar cargas CA e CC em pólos diferentes simultaneamente?

Sim. Os dois conjuntos de contatos do DPDT são eletricamente independentes – cada um comuta seu próprio circuito em sua própria tensão. Um contato normalmente aberto pode comutar uma carga CA enquanto o contato normalmente fechado do mesmo relé fornece um sinal de realimentação CC, desde que cada circuito permaneça dentro dos limites nominais por contato.
