FANUC A02B-0281-C120 ∙ Unidade MDI de tipo separado ∙ Torno CNC / Layout horizontal / Inglês / Formatos de tecla pequena

Número da parte:A02B-0281-C120

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Unidade MDI Tipo separado (individual)

Série:A02B-0281

A camada de entrada do operador para comandos CNC autónomos FANUC

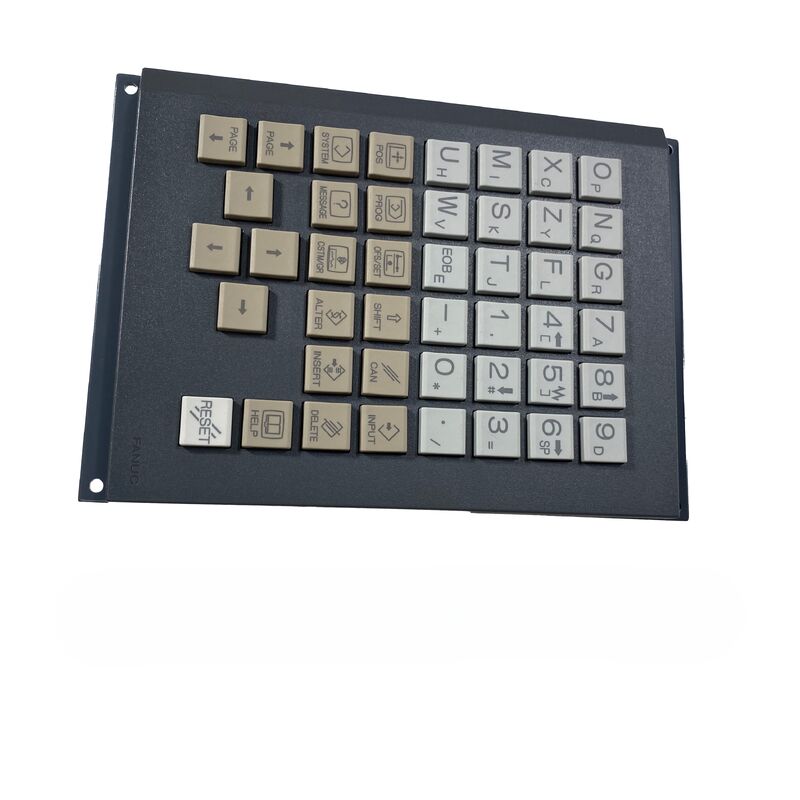

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, modificar parâmetros, jog axes, e gerir as funções da máquina.

Os comandos CNC da série i da FANUC dividem-se em duas configurações físicas: tipo montado em LCD, onde o ecrã e o MDI são combinados numa única unidade, e tipo autônomo,onde o ecrã CNC é uma unidade separada e o MDI é um teclado separadoO A02B-0281-C120 é o MDI ¢ independente instalado no painel da máquina num local adequado à ergonomia do operador, ligado à unidade de controlo CNC.

A designação "virar horizontal" define a orientação do layout do teclado para máquinas-ferramentas de torno (virar).O painel do operador está tipicamente voltado para o operador horizontalmente em frente da zona de trabalho É diferente das variantes MDI do centro de usinagem (tipo M) que utilizam diferentes configurações de layout.

Principais especificações

Variantes de sufixo

O A02B-0281-C120 existe em várias configurações de sufixos que determinam o conjunto exato de chaves:

O sufixo determina quais teclas estão fisicamente presentes e rotuladas no teclado.Confirmar o sufixo do MDI instalado a partir de seu próprio rótulo antes de encomendar um sufixo incorreto se encaixa no CNC mecanicamente, mas apresenta rótulos e funções de chave diferentes.

Perguntas frequentes

P1: Qual a diferença entre um MDI de tipo separado e um MDI montado em LCD?

Em um CNC da série i montado em LCD, o ecrã e o teclado MDI são combinados numa unidade integrada.o ecrã e o MDI estão separados o MDI (A02B-0281-C120) liga-se à unidade de controlo CNC por cabo e monta-se de forma independenteA configuração original da máquina determina qual o tipo correto; um MDI autônomo não pode substituir um MDI montado em LCD e vice-versa.

P2: O A02B-0281-C120 é compatível com centros de usinagem e tornos?

O -C120 é especificamente configurado para tornos CNC (torção) em layout horizontal.A instalação de um MDI de torneamento num centro de usinagem pode causar desajustes na função da chaveVerifique o tipo de máquina antes de encomendar.

P3: O MDI não mostra resposta quando as teclas são pressionadas. Como é diagnosticada a falha?

Verifique a ligação do cabo entre o MDI e a unidade de controlo CNC ̇ um cabo solto ou danificado é a causa mais comum de falha do MDI.Inspecionar o PCB do conector A20B-1008-0510 incluído na unidade para detectar sinais de danosSe o cabo e o conector estiverem confirmados, o teclado MDI em si requer substituição.

P4: O A02B-0281-C120 inclui o PCB do conector?

Sim, a unidade é fornecida com o pequeno conector PCB (A20B-1008-0510) que controla a interface entre o teclado MDI e o cabo CNC.Confirmar que o PCB do conector está incluído e sem danos ao inspecionar uma unidade usada ou excedente.

Q5: Que série CNC é compatível com a A02B-0281-C120?

A série A02B-0281 MDI é concebida para comandos CNC da série i da FANUC na configuração autónoma Series 16i, 18i, 21i, 0i e modelos da série i relacionados que utilizam a arquitetura MDI separada.A compatibilidade depende do modelo CNC específico e da configuração do painel de comando- Confirmar a designação do modelo CNC FANUC da máquina antes de encomendar.
