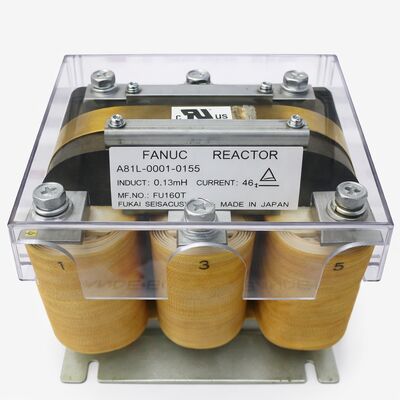

Reator servo motor AC A81L-0001-0155 Fanuc A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155

Número da parte:A81L-0001-0155

Série:A81L-0001

Tipo:Reator de linha AC de 3 fases

Origem:Japão

Condição:Novo / Excedente / Usado Disponível

Resumo

OFanuc A81L-0001-0155é um reator de linha AC de 3 fases com 46 A, com uma indutividade de 0,13 mH e 240 V AC,utilizado nos sistemas de servo e accionamento por eixo da Fanuc CNC como componente de qualidade de potência passiva entre a fonte de alimentação de entrada e a entrada de potência do gabinete de accionamento.

Fica fisicamente pequeno para a sua classificação atual, retirado do serviço, uma unidade deste tipo pesa cerca de 9 libras e faz o seu trabalho silenciosamente, sem partes móveis, sem ligações de energia própria,e não é necessária nenhuma configuração.

O que ele faz é simples, mas consequente. Os três inductores um por fase em série com a fonte de CA criam uma impedância controlada que limita a corrente de entrada no acionamento,Atenuar os transientes de tensão antes de atingirem o estágio de retificação da unidade, e reduz as correntes harmônicas que o circuito de comutação do acionamento gera de volta para a fonte.

O seu valor acumula-se ao longo de meses e anos de ciclos de energia, perturbações de tensão e horas de funcionamento, prorrogando a vida útil dos diodos rectificadores, condensadores de autocarro de corrente contínua,e fornecer infra-estruturas de distribuição de forma que um reator ausente não.

Confirmado instalado em centros de usinagem verticais FANUC Fortune VMC-55 e plataformas de controlo FANUC 0i-MC semelhantes,A A81L-0001-0155 é o reator corretamente especificado para os sistemas de propulsão que protege.

A série A81L-0001 abrange uma variedade de classificações de corrente e indutividade em diferentes configurações de acionamento Fanuc. O sufixo 0155 identifica essa unidade específica de 46A / 0,13mH / 240V.

Principais especificações

46A, 0,13mH

O valor de corrente nominal e a indutividade definem juntos o que o reator faz e em que sistema de acionamento ele pertence.A classificação 46A é a capacidade de corrente contínua , extraídos da fonte de alimentação, sob carga normal de funcionamento.

Em um sistema de acionamento Fanuc de vários eixos, essa corrente agregada inclui todos os eixos que funcionam simultaneamente sob condições típicas de carga de usinagem, não apenas o eixo individual mais pesado.

A indutividade de 0,13 mH fica entre o A81L-0001-0155 e os outros reatores da mesma série A81L.

Indutância mais elevada proporciona maior atenuação harmónica e limitação mais eficaz da corrida de entrada, mas também introduz mais queda de voltagem no reator em corrente nominal total.

O valor de 0,13 mH representa a indutividade que a engenharia Fanuc determinou adequada para o sistema de propulsão para o qual este reator foi especificado:Proteção suficiente para prolongar significativamente a vida útil dos componentes de acionamento, sem queda de tensão suficiente para puxar a tensão do barramento de CC abaixo do limiar de funcionamento da unidade sob demanda máxima.

A tensão nominal de 240 V confirma que este reator foi projetado para a tensão de alimentação trifásica de 200 ‰ 240 VAC utilizada com os sistemas de acionamento da classe Fanuc 200 V em todo o mundo.

Não é indicado para sistemas trifásicos de 400 V ou 480 V ‡ que requerem reatores de classe de tensão superior da mesma família A81L.

O que o reator protege e por que removê-lo cria riscos

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorEsses diodos retificadores estão diretamente no caminho de duas categorias de tensão elétrica que o reator de linha limita:

Corrente de entrada em energia.Quando os condensadores de barramento de corrente contínua do acionamento são descarregados no momento da aplicação de energia, eles atraem um grande pico de corrente da fonte.

Com o reator em circuito, o indutor resiste ao rápido aumento da corrente e permite que os capacitores se carregem mais gradualmente.

Sem o reator, cada ciclo de potência fornece a entrada total e ilimitada para os diodos retificadores, um evento de esforço que, repetido em milhares de ciclos de potência ao longo da vida útil da máquina,contribui para a degradação gradual do retificador.

Transientes de tensão do ambiente da rede.As fontes de alimentação da rede industrial transportam transientes de voltagem rápida de comutação de contatores, arranques de motores próximos e eventos de comutação de serviços públicos.Estes transientes aparecem na entrada de acionamento como picos de voltagem em rápido aumento.

A indutividade do reator limita a taxa de aumento de tensão, dando tempo ao circuito de proteção de entrada do acionamento para responder.

Sem essa limitação, os transientes chegam ao retificador e aos condensadores de barramento de CC em sua taxa de execução total.

A execução de um sistema de acionamento Fanuc sem o reactor de linha especificado é operacionalmente possível, mas remove ambos os mecanismos de proteção.

Em uma máquina de produção que deve funcionar por anos, essa escolha troca um pequeno custo de componente atual contra uma falha do módulo de acionamento de maior custo que ocorre sem aviso prévio.

Localização e instalação

O A81L-0001-0155 instala em série com as três fases da fonte de alimentação AC,entre o disjuntor principal ou o isolador fundido e os terminais de entrada AC do módulo de alimentação Fanuc (PSM) ou do bus de entrada de energia principal do servo.

Os três condutores da rede passam pelos três enrolamentos do reator antes de chegarem à entrada do motor.e não há requisitos de alimentação para o próprio reator ̇ é inteiramente passivo.

As conexões terminais do reator transportam corrente total da rede continuamente sob carga. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Notas sobre fontes

O A81L-0001-0155 está disponível no mercado de MRO e excedente da Fanuc em estado novo, excedente e usado.inspecionar as ligações terminais para verificar a descoloração ou danos causados pelo calor, verificar se os três enrolamentos estão intactos (uma simples verificação de resistência confirma a continuidade) e confirmar o valor de indutividade com um medidor LCR se o histórico de serviço da unidade for desconhecido.

O reator não possui um mecanismo de desgaste inerente. Uma unidade em boas condições físicas com enrolamentos intactos terá um desempenho idêntico a uma nova unidade.

Confirme o sufixo correto antes de encomendar.

A série A81L-0001 abrange múltiplos valores de corrente e indutividade em diferentes configurações do sistema de acionamento.Especificação 13mH especificamente sufisos adjacentes na mesma série têm classificações diferentes e não são substitutos equivalentes.

Perguntas frequentes

Q1: Que configurações de máquinas Fanuc CNC usam o A81L-0001-0155?

Este reator foi confirmado instalado em centros de usinagem vertical controlados pela FANUC, incluindo a Fortune VMC-55 com controlo FANUC 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

P2: O sistema de propulsão pode funcionar sem o reator de linha instalado?

Os motores funcionarão sem o reator a curto prazo, mas isso elimina a limitação da entrada e a atenuação transitória que fornece.Cada ciclo de energia fornece corrente de entrada ilimitada para os diodos retificadoresOs transientes de tensão na rede atingem a entrada de acionamento com velocidade total.

Com o tempo, essas tensões aceleram a degradação do retificador e o envelhecimento do condensador de ônibus de CC.A consequência prática parece ser uma falha prematura do motor ̇ normalmente sem aviso ̇ em vez de qualquer problema operacional imediatoA substituição de um módulo de amplificador de acionamento excede substancialmente o custo de manutenção do reator.

Q3: O A81L-0001-0155 é intercambiável com o A81L-0001-0156 ou com o A81L-0001-0157?

O 0156 está classificado em 62A / 0,14mH e o 0157 em 110A / 0,07mH.Cada sufixo corresponde a uma configuração específica do sistema de accionamento com diferentes requisitos de corrente e de indutividade agregadas..

A utilização de um reator de tamanho insuficiente (corrente nominal inferior) corre o risco de uma sobrecorrência sustentada através dos enrolamentos.Sempre combinar o sufixo número da parte exatamente com a especificação do sistema de acionamento.

Q4: Como posso verificar um A81L-0001-0155 usado antes da instalação?

Inspecionar as ligações dos terminais para detectar descoloração térmica ou hardware solto.Medir a resistência em cada um dos três enrolamentos para confirmar a continuidade e o equilíbrio de fase todos os três devem ler o mesmo valor de baixa resistência.

Verificar que não há continuidade entre os enrolamentos ou entre qualquer enrolamento e o corpo do reator (o que indicaria falha do isolamento).Indutância de 13 mH com um medidor LCRUma unidade que passa nestas verificações terá um desempenho idêntico a uma nova unidade.

P5: O que acontece se um reator de classificação mais alta da mesma série for usado em vez disso por exemplo o 0157 a 110A?

O 0157 de maior corrente forneceria capacidade de corrente adequada, mas sua indutividade (0,07mH) é menor do que a 0,13mH do 0155.Isto reduz a atenuação harmónica e a limitação da entrada em comparação com o reator corretamente especificado.

A unidade irá funcionar, e não ocorrerá falha imediata, mas a eficácia da protecção é reduzida em relação à especificação correta.A correspondência do sufixo do reator especificado pela Fanuc com o sistema de propulsão é a prática de engenharia correta..
