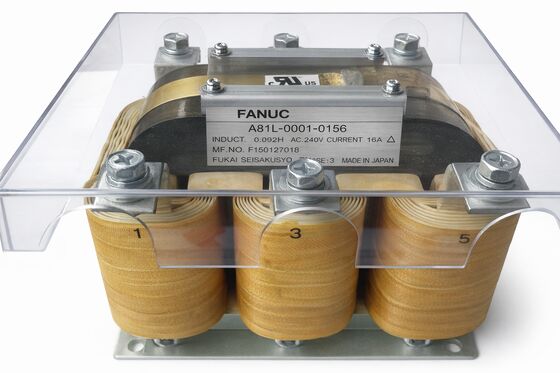

Número da parte:A81L-0001-0156
Série:A81L-0001
Tipo:Reator de linha AC de 3 fases
Condição:Novo / Excedente / Usado Disponível
OFanuc A81L-0001-0156é um reator de linha AC de 3 fases com uma capacidade nominal de 62 A, com uma indutividade de 0,14 mH e uma potência nominal AC de 264 V, concebido para ser utilizado nos sistemas de servo e accionamento por eixo Fanuc CNC.Ele instala entre a fonte de alimentação de entrada e os terminais de entrada AC do sistema de acionamento, actuando como uma impedância controlada em série com as três fases simultaneamente.Essa colocação justo no ponto onde a energia da rede crue encontra sensível eletrônica de acionamento é onde o reator ganha seu lugar no gabinete.
Em comparação com o A81L-0001-0157 (110A / 0,07mH) de maior corrente, o A81L-0001-0156 tem uma corrente nominal mais baixa com um valor de indutividade maior.
Esta combinação conta a história da sua aplicação: destina-se a pequenas configurações de acionamento Fanuc onde a corrente total de entrada é moderada,e onde a indutividade adicional proporciona uma atenuação harmónica mais completa e limitação da entrada do que as alternativas de menor indutividade.
Em máquinas com um único módulo de servoamplificador, um acionamento de fuso compacto ou uma configuração de eixo limitado, a especificação 62A / 0,14mH é o ajuste correto,Mas uma correspondência deliberada com os requisitos elétricos do sistema de acionamento.
| Parâmetro | Valor |
|---|---|
| Número da parte | A81L-0001-0156 |
| Tipo | Reator de linha AC de 3 fases |
| Corrente nominal | 62 A |
| Indutividade | 0.14 mH |
| Voltagem nominal | 264 V AC |
| Fase | 3 fases |
| Série | A81L-0001 |
| Aplicação | Fanuc CNC Servo / sistemas de accionamento do fuso |
A relação entre a indutividade e a corrente nominal nos reatores de linha não é arbitrária.o que significa uma limitação mais eficaz da corrente de entrada no momento da ligação e da corrente harmônica durante o funcionamento.
Mas a maior indutividade também cria mais queda de tensão em corrente nominal total, o que é por isso maior,Reatores de corrente mais alta usam valores de indutividade mais baixos para manter a perda de voltagem dentro de limites aceitáveis para o sistema de acionamento que alimentam.
Em 0,14mH e 62A, o A81L-0001-0156 fica na extremidade de maior indutividade da família de reatores Fanuc A81L nesta classe de corrente.
O resultado é uma supressão harmónica relativamente forte e uma limitação da entrada para a capacidade de acionamento que abrange ¢ útil em instalações onde a qualidade da alimentação é variável,quando outros equipamentos sensíveis partilham o mesmo circuito de alimentação, ou quando o histórico elétrico da máquina inclui falhas de entrada de acionamento inexplicáveis que um reator mais eficaz poderia ter evitado.
A tensão nominal de 264 V confirma que este reator foi concebido para tensões internacionais da rede industrial, especificamente a faixa de 200-240 VAC utilizada na Europa, Ásia,e as configurações de gabinete único de 208V/240V comuns nas instalações industriais da América do NorteNão é indicado para sistemas trifásicos de 480 V.
Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motorO nível do retificador está directamente exposto a qualquer coisa que a fonte de alimentação da rede apresente: correntes de entrada, transições de tensão, perturbações harmónicas de outros equipamentos na mesma fonte,e o esforço térmico acumulado de ciclos de potência repetidos.
O A81L-0001-0156 aborda todos estes simultaneamente.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.
Ao longo da vida útil de uma máquina de produção que funciona uma ou duas vezes por turno, esta mitigação repetida da corrida faz uma diferença mensurável na longevidade do retificador.
Durante a operação, o inversor que liga os servo e os eixos de accionamento cria correntes harmônicas em múltiplos da frequência de alimentação, principalmente os 5o e 7o harmônicos num sistema trifásico.
Estes fluem de volta através da ligação à rede eléctrica e podem afectar equipamentos vizinhos, causar perturbações nos dispositivos de protecção da alimentação,ou contribuem para problemas térmicos inexplicáveis em transformadores de distribuiçãoA indutividade do reator atenua estes harmônicos na fonte, mantendo-os dentro de níveis aceitáveis no circuito de alimentação.
Os transientes de voltagem spikes rápidos de comutação de contatores próximos, arranques de motores ou eventos de comutação de serviços públicos são retardados pela indutividade do reator antes de chegarem aos capacitores de entrada do acionamento.
Os condensadores ainda vêem a energia transitória, mas vêem-na a uma taxa controlada de aumento em vez de como um passo instantâneo,que reduz a tensão sobre o isolamento do condensador e prolonga a sua vida útil.
O A81L-0001-0156 instala em série com os três condutores de fase da rede, normalmente na entrada de CA para a seção de energia do servo da máquina.A rede de alimentação é ligada por um disjuntor ou por um bloco de fusíveis, passa através do reator e, em seguida, liga-se ao módulo de alimentação (PSM) ou diretamente ao autocarro AC principal do sistema de acionamento.
O reator não possui ligações de controlo, é um componente puramente passivo com três terminais de potência de entrada e três de saída.
A uma corrente nominal de 62 A, o condutor de secção transversal de alimentação e saída do reator deve ter o tamanho adequado. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.
Confirme que o tamanho do condutor corresponde à classificação 62A, não apenas à corrente nominal de entrada da unidade a jusante, que pode ser menor em condições de carga leve.
O local de montagem é importante para a gestão térmica. Os enrolamentos de cobre e o núcleo de ferro do reator dissipam uma parte da energia que flui através deles como calor.
Em um gabinete bem ventilado, este é absorvido sem dificuldade a temperaturas ambientais moderadas.O aumento da temperatura do reator aumenta a carga térmica global do gabinete e deve ser considerado na especificação de refrigeração do gabinete.
A A81L-0001-0156 está disponível através do mercado de MRO e excedente da Fanuc. Ao avaliar uma unidade usada, inspecione as conexões terminais para sinais de superaquecimento, descoloração, isolamento fundido,ou hardware solto ¢ e verifique se as três terminações de enrolamento estão intactas e com torque adequado.
Uma simples verificação da resistência em cada enrolamento e entre enrolamentos e terra confirma a integridade básica do isolamento.
A indutividade do reator pode ser verificada com um medidor de LCR se o valor precisar ser confirmado antes da instalação, embora isso raramente seja necessário em uma unidade sem histórico de danos visíveis.
Ao encomendar uma substituição, confirme especificamente o sufixo 0156.
A série A81L-0001 abrange reatores de várias classificações com diferentes valores de indutividade e corrente. Os outros sufixos da mesma série não são equivalentes, mesmo que pareçam fisicamente similares.O 62A / 0.14mH / 264V especificação é exclusiva para o 0156.
P1: Qual é a diferença entre o A81L-0001-0156 e o A81L-0001-0157?
O 0157 é classificado em 110A com uma indutividade de 0,14mH, com maior corrente e menor indutividade, adequado para sistemas de acionamento Fanuc maiores com maior corrente de entrada agregada.14 mH , capacidade de corrente mais baixa combinada com configurações de acionamento mais pequenas.
Usando o 0157 em um sistema projetado para o 0156 fornece capacidade de corrente adequada, mas a mesma indutividade, de modo que o desempenho harmônico e de entrada é inalterado.
A utilização do 0156 onde o 0157 é especificado corre o risco de sobrecorrência sustentada através dos enrolamentos do reator.
P2: O A81L-0001-0156 é compatível com fontes trifásicas de 480 V?
Não. A tensão nominal AC de 264 V confirma que este reator foi concebido para uma rede de três fases de 200-240 VAC, que abrange a tensão de alimentação padrão utilizada com os sistemas de servo e accionamento por eixo da classe Fanuc de 200 V.Os sistemas de propulsão da classe Fanuc 400 V requerem reatores classificados para essa classe de tensão.
A instalação de um reactor de 264 V numa fonte de alimentação de 480 V constitui um risco de isolamento e um risco de segurança ∙ a classe de tensão do reactor deve corresponder à tensão da rede.
P3: Como a indutividade de 0,14 mH se compara aos reatores de linha típicos, e é mais indutividade sempre melhor?
0.14mH está no limite de moderado a superior para um reator trifásico de 62A. Mais indutividade fornece melhor atenuação harmônica e maior limitação de entrada,mas também introduz mais queda de voltagem através do reator em corrente nominal total, o que reduz a voltagem disponível para o autocarro DC da unidade sob carga.
A Fanuc especifica valores de indutividade que equilibram a eficácia da proteção contra a queda de tensão aceitável para cada configuração do sistema de acionamento.A utilização de um valor de indutividade significativamente superior ao especificado corre o risco de condições de subvoltagem na entrada do acionamento durante a demanda de corrente máxima.
P4: O sistema de accionamento Fanuc pode funcionar sem o reator de linha?
Os motores funcionam sem o reator, mas a proteção de entrada que ele fornece está ausente.Correntes harmônicas fluem para a rede em maior amplitudeOs transientes de tensão atingem a entrada do motor sem atenuação.
O efeito prático acumula-se lentamente, o envelhecimento do capacitor acelera, a tensão do retificador aumenta e a unidade torna-se mais vulnerável a falhas relacionadas com a entrada.Em uma máquina que deve funcionar durante anos em produção, remover esta proteção para reduzir o custo ou a complexidade do gabinete é uma má compensação.
P5: O reator requer alguma manutenção?
O reator não tem partes móveis e não requer lubrificação, ajuste ou calibração. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.
Uma verificação da resistência de enrolamento durante a manutenção programada do armário confirma a integridade do isolamento.A vida útil do reator é determinada pela qualidade do seu ambiente de instalação e não por qualquer mecanismo de desgaste inerente.
