| Lugar de origem | Japão |
| Marca | OMRON |
| Certificação | CE ROHS |
| Número do modelo | E2E-X10ME1 |

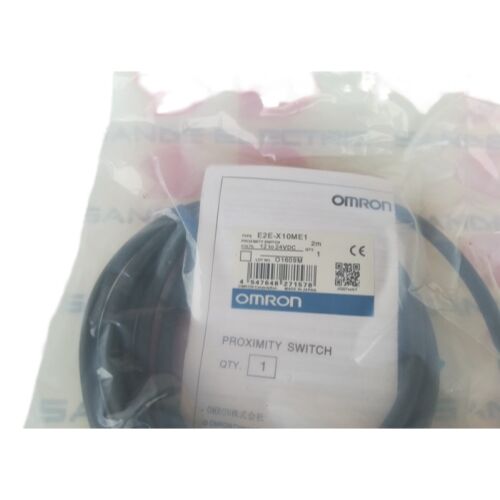

OOmron E2E-X10ME1é um sensor de proximidade indutivo sem blindagem M18 com distância de detecção de 10 mm, saída NPN de 3 fios normalmente aberta,e uma capacidade de comutação de 200mA .
O sufixo ME identifica a variante de capacidade estendida da Omron: onde o modelo padrão sem blindagem E2E M18 (E2E-X14MD1) é classificado em capacidade de comutação de 100mA, a variante ME1 duplica isso para 200mA,Extensão da capacidade de condução de carga direta para dispositivos de maior corrente.
A faixa de temperatura de operação de -40°C a +85°C é a especificação que mais distingue o E2E-X10ME1 das variantes E2E padrão.
Quando a maioria dos sensores de proximidade E2E são classificados entre -25°C e +70°C, o piso de temperatura alargado do modelo ME1 é adequado para instalações ao ar livre em climas frios, instalações de armazenamento não aquecidas,ambientes refrigerados, e máquinas-ferramentas nas latitudes setentrionais, onde as temperaturas de arranque matinais caem bem abaixo de -25°C. O limite superior de +85°C permite a instalação perto de fontes de calor Linhas de tratamento térmico, e máquinas sem arrefecimento por armazenamento, onde as temperaturas ambientais excedem habitualmente 70°C.
Por não estar protegido, o E2E-X10ME1 estende o seu campo eletromagnético em todas as direcções, a partir da face de detecção,alcançar a distância de detecção de 10 mm de um corpo M18 que um sensor blindado interno do mesmo tamanho não pode igualar.
This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 10 mm (± 10%) |
| Ajuste de distância | 0·8 mm |
| Alvo padrão | Ferro 30 × 30 × 1 mm |
| Habitação | M18 × 1 mm, de latão niquelado, não blindado |
| Produção | NPN, NO, 3 fios |
| Tensão de alimentação | 12 ⋅ 24 V DC |
| Distância de operação | 10 ̊40V DC |
| Capacidade de comutação | 0 ‰ 200 mA |
| Consumo atual | 13 mA no máximo |
| Frequência de resposta | 200 Hz |
| Cabos | PVC resistente a óleo de 2 m |
| Classificação IP | IP67 |
| Temperatura de funcionamento | -40°C a +85°C |
| Normas | EN60947-1, EN60947-5-2, CE |
The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.
As cargas industriais comuns de corrente contínua de 24 V dentro da faixa de 200 mA incluem pequenas válvulas solenoides (normalmente 50-150 mA a 24 V), bobinas de relé (10-80 mA), luzes piloto e luzes de torre (20-50 mA),e entradas do contador/display.
Com 200mA disponíveis, o sensor se conecta diretamente à carga sem hardware adicional, simplificando o circuito e eliminando o custo e o ponto de falha de um dispositivo de comutação intermediário.
A classificação de 200mA não significa que o sensor possa conduzir cargas de motor ou bobinas indutivas pesadas indefinidamente.Para as cargas indutivas, os solenoides e as bobinas de relé, a corrente de entrada no momento da ligação é superior à corrente de estado estacionário., e o pontapé indutivo na desligação cria um pico de tensão.
A proteção do supressor de sobretensão da Omron no E2E-X10ME1 lida com transientes normais de comutação indutiva, mas para cargas com alta indutividade,um diodo flyback através da carga é uma boa prática para limitar o pico de desligação.
A Omron classifica o E2E-X10ME1 em um intervalo de 125 ° C de -40 ° C a +85 ° C, o que é mais amplo do que o intervalo de 95 ° C do E2E padrão.
No extremo frio, -40°C é o limiar para o arranque confiável dos aparelhos electrónicos em invernos canadenses ao ar livre, instalações industriais do Ártico,e instalações de armazenagem a frio de entrada (walk-in cold storage facilities) - se um sensor for especificado a -25°C e o ambiente cair para -35°C numa noite de inverno, o sensor padrão pode falhar na inicialização matinal.
No extremo quente, +85°C abrange as condições ambientais nas proximidades dos fornos de tratamento térmico, das forjas, das máquinas de fundição e dos fornos industriais onde é necessária a detecção da posição da máquina.
Para o desempenho da distância de detecção especificamente, a Omron especifica que a variação de temperatura desloca o ponto de comutação em ± 10% na faixa de −25 °C a +70 °C referenciada a 23 °C.Isto significa que, nas temperaturas extremas, o E2E-X10ME1 opera dentro de, a variação da distância de detecção é um fator na concepção da lacuna de instalação. A distância de ajuste de 8 mm (80% dos 10 mm nominais) proporciona uma margem adequada para a variação térmica.
P1: Como o E2E-X10ME1 NPN de saída fio para um PLC padrão?
Conexão NPN de três fios: fio marrom para alimentação de CC de +12 ∼ 24 V, fio azul para alimentação comum (0 V), fio de saída preto para o terminal de entrada digital PLC NPN.
Quando um alvo ferroso entra no campo de detecção de 10 mm, o transistor de saída NPN conduz o fio preto puxa o terminal de entrada do PLC em direção a 0V,e o PLC regista uma entrada lógica 1 (para cartões de entrada NPN configurados para a lógica de afundamento). Quando nenhum alvo está presente, a saída está aberta ¢ a entrada lê lógica 0.
Q2: Qual é o requisito da zona livre de metais para o M18 sem blindagem E2E-X10ME1?
Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.
O forro do suporte deve corresponder ao fio M18 e a superfície metálica circundante deve ser colocada atrás da ponta do sensor pelo menos pelo diâmetro do corpo (18 mm) de cada lado.A falha em manter esta zona reduz a distância de detecção efetiva como o metal circundante absorve o campo lateral não blindado.
P3: A faixa de tensão de operação é de 1040V, mas a tensão da fonte de alimentação é de 1224V. Qual é a diferença?
A tensão da fonte de alimentação (12 24 V) é a faixa de funcionamento nominal recomendada para um desempenho estável e especificado.
A faixa de tensão de funcionamento (10-40 V) é a faixa absoluta em que o sensor funciona sem danos,que abranjam os deslocamentos do carril de alimentação (abaixo de 12 V) e excursões acima de 24 V (como suprimentos descarregados ou transientes).
Operar acima de 24V ou abaixo de 12V continuamente está fora da especificação de desempenho da Omron para precisão de comutação, mas dentro do limite de sobrevivência.,desempenho caracterizado.
P4: O E2E-X10ME1 pode detectar alvos de alumínio no intervalo completo de 10 mm?
O alumínio tem um fator de correção de aproximadamente 0,3 ‰ 0,4 × para sensores M18 não blindados,que produz uma distância de detecção efetiva de aproximadamente 3 ∼4 mm para um alvo de dimensões de placa padrão (30 × 30 mm).
Para o E2E-X10ME1 em alvos de alumínio, a distância de instalação deve estar dentro de 3 mm, bem dentro da distância de configuração de 8 mm, para assegurar uma detecção fiável.Verificar sempre a distância de comutação real com a liga e geometria específicas nas condições de instalação antes de fixar a posição do sensor.
P5: O consumo de corrente é de 13mA e a capacidade de comutação é de 200mA ¢ a capacidade de corrente de abastecimento pode cobrir ambos?
Sim, estes são valores de corrente separados. o 13mA é a própria corrente interna do sensor a partir da fonte (sempre presente quando alimentado).
O 200 mA é a corrente máxima que pode fluir através do transistor de saída quando a saída está ativa (alvo detectado).
A alimentação deve fornecer 13mA para o sensor mais até 200mA para a corrente de carga, até 213mA no total por sensor a partir da alimentação de corrente contínua de 24 V. Na prática, a maioria das cargas absorve bem menos de 200mA,e a demanda total de corrente de alimentação é mais próxima de 50 ∼ 100 mA por sensor, dependendo da carga ligada.
