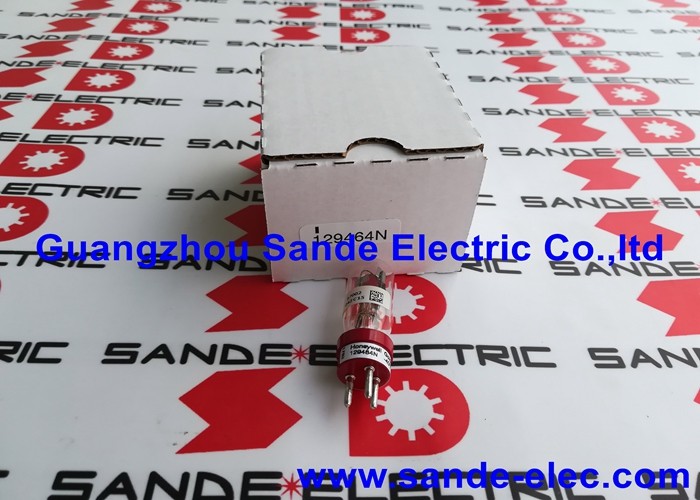

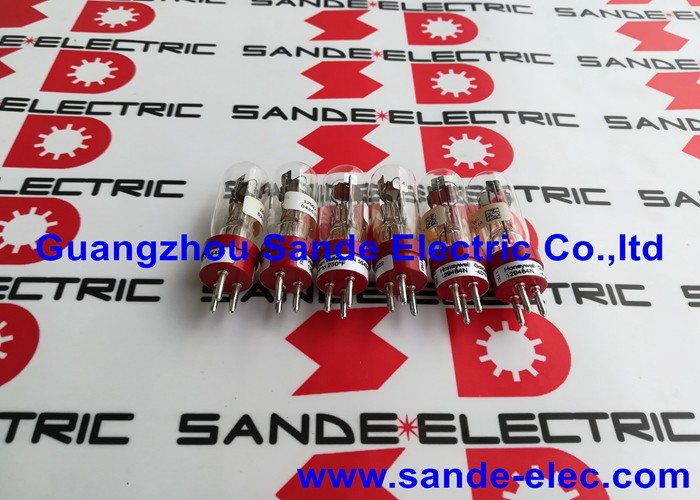

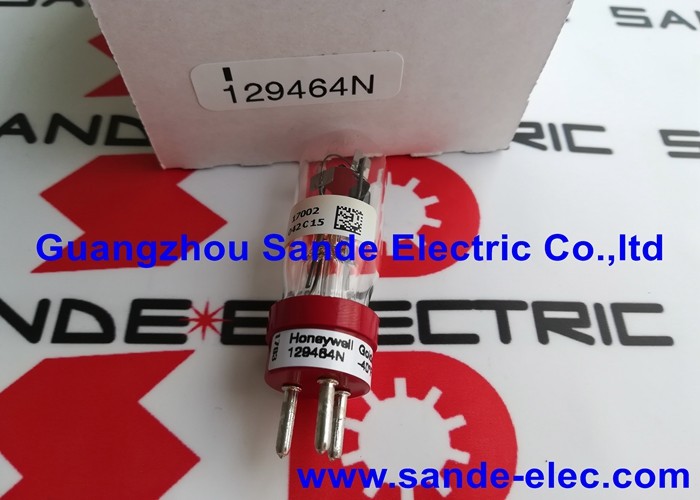

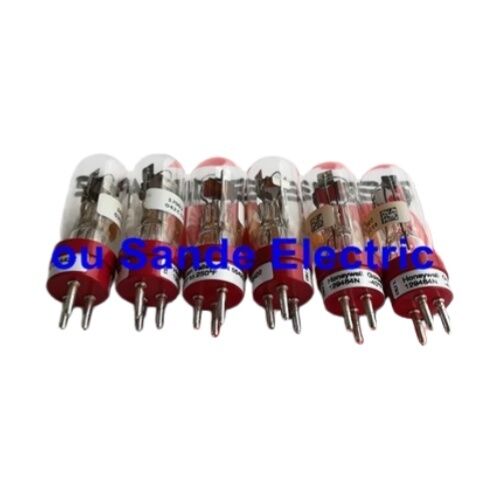

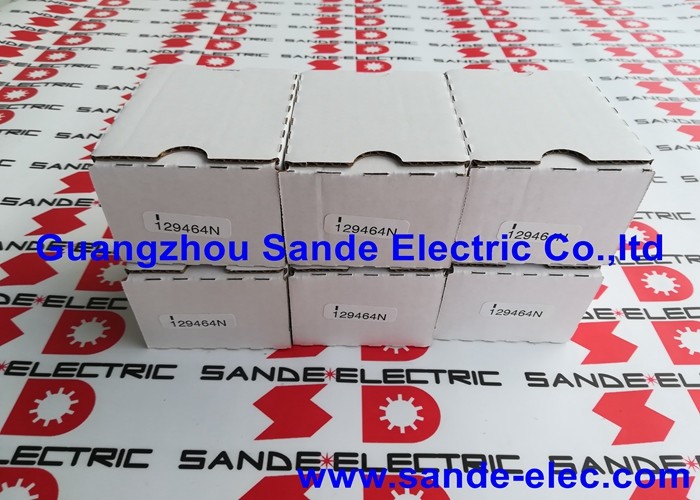

Honeywell 129464N Sensor de incêndio de lâmpada UV novo e livre de envio

Honeywell 129464N ∙ ∙ Tubos de detecção UV ∙ Substituição para detectores de chama C7035 e C7061, -40°F a +250°F

Resumo

OHoneywell 129464Né o tubo de detecção UV utilizado no interior dos detectores de chama UV C7035 MiniPeeper e C7061 o tubo sensível aos raios UV de envelope de vidro que detecta a radiação ultravioleta emitida por gás, óleo,e outras chamas de hidrocarbonetos e sinaliza a presença ou ausência de chama para a unidade de controlo do queimador ligada.

Quando o tubo de detecção num detector de chama C7035 ou C7061 instalado atingir o fim da sua vida útil,O 129464N é o substituto original da Honeywell que restaura o detector à sua sensibilidade UV especificada sem substituir todo o conjunto de detectores..

O 129464N é distinguido do 129464M relacionado por sua classificação de temperatura: o 129464N é classificado até -40 ° F,Extensão da utilização para instalações ao ar livre e salas de equipamento não aquecidas em climas frios, onde o limite inferior de 0 °F do 129464M seria insuficiente.

Ambos os tubos servem para o mesmo detector C7035; o 129464N é adicionalmente qualificado para o C7061, que abrange aplicações de queimadores industriais de funcionamento contínuo em fornos, secadores,e instalações de processamento térmico.

A detecção de chama UV é a tecnologia de detecção adequada para chamas de gás e petróleo que emitem radiação UV na faixa de comprimento de onda 185 ∼ 260 nm.

O tubo de detecção responde aos fótons UV ¢ convertendo o seu impacto num sinal elétrico que a eletrónica do detector interpreta como presença de chama.

A luz solar, as lâmpadas incandescentes e a maioria das fontes de luz artificial que podem causar sinais falsos nas fotocélulas do espectro visível não emitem em comprimentos de onda UV na faixa crítica,tornar a detecção UV inerentemente seletiva para as chamas de combustão em instalações bem concebidas.

Principais especificações

A plataforma C7035 e C7061 Onde é utilizada a plataforma 129464N

C7035 MiniPeeper:O C7035 é o sensor de chama UV analógico compacto da Honeywell para aplicações de queimadores de operação intermitentee sistemas de combustão industriais leves que acendem e desligam durante o funcionamento normal.

O detector deve ver o queimador acender de forma fiável a cada arranque do ciclo.

O C7035 é utilizado com as unidades de controlo dos queimadores Honeywell da série 7800 e equiparadas, fornecendo o elemento de detecção UV que sinaliza à unidade de controlo se a combustão foi estabelecida.

C7061 Detector de chama UV:O C7061 estende a supervisão da chama UV aos queimadores industriais de funcionamento contínuo ∙ os grandes queimadores de gás, óleo e de dois combustíveis em fornos industriais, secadores, fornos,e instalações de processamento térmico onde o queimador funciona continuamente em vez de circular.

O C7061 incorpora capacidade de auto-verificação dinâmica, which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

Ambos os tipos de detectores utilizam o tubo 129464N como elemento sensível aos raios UV.

O tubo é concebido para ser removido e substituído sem perturbar o alinhamento óptico do detector.Removendo o tubo antigo da tomada, e inserindo o 129464N no seu lugar.

Este projecto substituível por campo significa um tubo de detecção UV que tenha chegado ao fim da sua vida útil ou que tenha sido danificado por calor, vibração,ou tensão elétrica não requer a substituição de todo o conjunto do detector com o seu hardware de montagem e tubo de visão.

Vida útil do tubo de detecção UV e gatilhos de substituição

Os tubos de detecção UV têm uma vida útil finita que a Honeywell especifica em horas de funcionamento,porque o material sensível aos raios UV no interior do tubo (normalmente uma construção de descarga de gás ou fotocélula) sofre degradação gradual com exposição cumulativa aos raios UV e ciclo elétrico.

Um tubo que tenha chegado ao fim de sua vida útil pode apresentar sensibilidade reduzida, exigindo uma chama mais brilhante para acionar o detector, antes de falhar completamente e causar desligamentos incômodos ou, mais criticamente,permitindo uma perda de chama não detectada.

Indicadores práticos de que é necessário substituir o 129464N: o controlo do queimador regista o aumento das falhas de ignição ou os bloqueios "sem chama" num queimador que se acende de forma fiável quando testado de forma independente;O medidor de sinal UV no detector mostra uma tendência decrescente ao longo de sucessivas verificações de manutenção; ou o detector tenha acumulado as horas de serviço especificadas na documentação de manutenção C7035 ou C7061.

Em aplicações de operação contínua com o autocontrole dinâmico do C7061 ativo,um tubo falhado será detectado pelo mecanismo de auto-verificação e gerará um alarme de serviço antes que a função de supervisão da chama seja comprometida.

Compatibilidade do combustível do queimador

A detecção de chamas UV é compatível com a maioria das chamas de combustão: gás natural, GLP, petróleo, hidrogénio e outros combustíveis que contenham carbono ou hidrogénio emitem radiação UV na faixa de detecção.

O 129464N não faz distinção entre tipos de combustível no nível de detecção de fótons;A compatibilidade do sistema global de gestão do queimador para combustíveis específicos é determinada pela unidade de controlo do queimador e pelo desenho do queimador., não pelo próprio tubo de detecção UV.

Perguntas frequentes

P1: Como sei quando o tubo UV 129464N precisa ser substituído?

Os principais indicadores são: diminuição da intensidade do sinal UV em verificações de manutenção sucessivas (usando a indicação do nível do sinal do detector ou um medidor UV),aumento das taxas de falha de ignição ou bloqueios em um queimador que anteriormente era confiável, e horas de funcionamento acumuladas até ao intervalo de substituição especificado no manual de manutenção C7035 ou C7061.

Alguns programas industriais de manutenção substituem o tubo UV num intervalo fixo, normalmente anualmente, para queimadores de forno de funcionamento contínuo, independentemente da condição aparente.Para evitar paralisações não planeadas.

P2: Qual é a diferença entre o 129464N e o 129464M?

Ambos são tubos de detecção UV para o detector C7035.O 129464N estende o limite de temperatura inferior para -40 ° F e é adicionalmente qualificado para detector de chama C7061.

Escolha o 129464N para instalações ao ar livre, salas de equipamento de clima frio e todas as aplicações C7061.

P3: O 129464N pode ser utilizado num detector diferente dos C7035 e C7061?

A gama de detectores de chama da Honeywell inclui outros modelos de detectores UV (C7012, C7024, C7027, C7076) que utilizam tubos UV diferentes 191053, 129464M,ou tubos específicos do modelo.

Usar o 129464N em um detector para o qual não foi projetado pode resultar em encaixe incorreto da tomada, diferentes características de sensibilidade UV ou um desajuste com a eletrônica do detector.Verifique sempre o modelo exacto do detector antes de encomendar o tubo de substituição.

P4: Como é que o 129464N é instalado no C7035 ou C7061?

Com o sistema de queimador fechado com segurança, isolado do combustível e da alimentação elétrica, e o detector resfriado a uma temperatura segura de manuseio,A caixa do detector é aberta de acordo com as instruções de serviço C7035/C7061..

O tubo antigo é retirado da tomada e o 129464N inserido no seu lugar com a orientação correta conforme especificado no manual de serviço.

A casa está fechada.e o detector é testado funcionalmente verificando se o nível do sinal UV e o tempo de resposta cumprem os parâmetros especificados do detector antes de o sistema de queimadores voltar a funcionar.

P5: O 129464N funciona com os sistemas de controle de queimadores da série Honeywell 7800?

O 129464N é o elemento de detecção no interior dos detectores de chama C7035 e C7061, que são qualificados para utilização com os comandos dos queimadores da série Honeywell 7800.O tubo de detecção em si não se conecta ao comando do queimador diretamente ele se conecta à eletrônica do detector, que então interagem com o controle do queimador.

A compatibilidade da série 7800 depende do modelo de detector C7035 ou C7061 e da unidade de comando específica do queimador;Verificar a compatibilidade entre o detector e o comando a partir da documentação de seleção do sistema da Honeywell para a aplicação específica.
