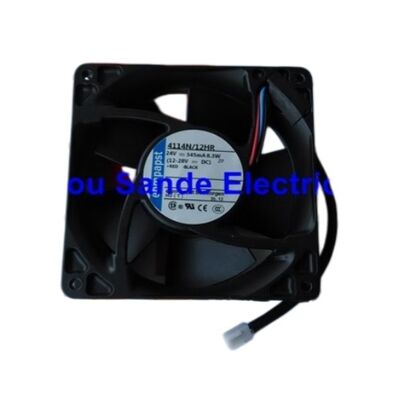

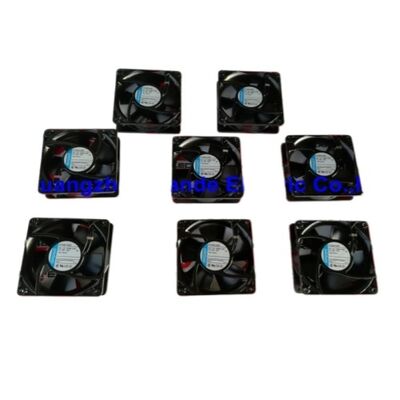

4114N-12HR Novos emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8,3W Fano de arrefecimento

4114N-12HR∙ ebm-papst 120mm DC ventilador de arrefecimento ∙ 24V / 345mA / 8.3W / 4000 RPM / 126 CFM / Industrial Inverter Refrigerante

ebm-papst 4114N/12HR

O 4114N-12HR é um ventilador de arrefecimento axial de 24 V DC da ebm-papst um dos principais fabricantes mundiais de ventiladores e motores industriais,com sede na Alemanha e uma reputação de produtos de refrigeração de precisãoO ventilador 4114N/12HR é da série 4114N da ebm-papst, a família de ventiladores DC de 120 mm para equipamentos industriais de 24 V.

O fluxo de ar de 126,3 CFM a 4000 RPM faz do 4114N-12HR um ventilador de 120 mm de alto desempenho Este desempenho é consistente com a sua aplicação primária como ventilador de arrefecimento para inversores industriais, onde a alta dissipação de potência IGBT requer um fluxo de ar máximo dentro do formato padrão de montagem do painel de 120 mm.

Principais especificações

Ebm-papst Engenharia ¥ Padrões de ventiladores industriais premium

A ebm-papst é reconhecida internacionalmente pela sua excelência em engenharia de ventiladores ∙ os seus ventiladores industriais são especificados em aplicações exigentes onde a fiabilidade e a consistência de desempenho são importantes:

Tecnologia de motor CE (comutada eletronicamente):A tecnologia de ventilador da EC pioneira da ebm-papst ‡ motores DC sem escovas com comutação electrónica eficiente.O 4114N-12HR usa o design do motor sem escovas DC para uma longa vida útil e alta eficiência em comparação com os motores AC de pólo sombreado na mesma aplicação.

Alta eficiência do fluxo de ar:O 4114N / 12HR fornece 126,3 CFM a partir de 8,3W uma relação de fluxo de ar para potência que reflete o design aerodinâmico da lâmina e o motor eficiente do ebm-papst.Os ventiladores de CC industriais padrão de tamanho similar normalmente fornecem 80 ‰ 100 CFM; a saída de 126 CFM do 4114N/12HR identifica-o como uma unidade de alto desempenho.

Aplicações

Dispositivos industriais de frequência variável:Ventilador de substituição ou de refrigeração directa para câmaras VFD/inverter que utilizam um sistema de refrigeração a 24 V com controlo da velocidade do ventilador uma especificação comum na Siemens MICROMASTER, ABB ACS, Danfoss,e plataformas de acionamento semelhantes que utilizam ventiladores de arrefecimento de corrente contínua de 24 V.

Servo-amplificador de arrefecimento:Ventilador de refrigeração de 24 V para armários de servoacionamento O fluxo de ar 126 CFM remove o calor dos estágios de alimentação IGBT nos gabinetes de amplificadores de servo de gama média.

Equipamento de automação industrial:Refrigeração para controladores de automação, fontes de alimentação e computadores industriais que requerem ventiladores de 120 mm de corrente contínua de 24 V com monitorização de velocidade.

Perguntas frequentes

Q1: O que é identificado pelo sufixo HR no ebm-papst 4114N-12HR?

No sistema de nomeação da ebm-papst, o sufixo HR identifica uma versão específica com proteção de bloqueio do rotor e saída de velocidade (retorno do tacométrico).As versões padrão sem HR são de 2 fios (apenas energia)A designação HR é necessária para aplicações de acionamento e inversor que necessitam de detecção de falha do ventilador através da entrada de sinal de velocidade.

P2: Qual é o formato de saída do sinal de velocidade do ventilador 4114N-12HR?

A saída de sinal de velocidade do terceiro fio é tipicamente uma saída de pulso de coletor aberto, gerando dois pulsos por revolução em muitas configurações ebm-papst.O inversor ou controlador monitora a frequência de pulso para calcular as RPM reais do ventiladorA especificação de saída exacta (impulsos por revolução, tensão do sinal, capacidade de corrente) é confirmada na folha de dados ebm-papst 4114N/12HR.

P3: É o 4114N-12HR compatível com a alimentação de 12 V para operação de velocidade reduzida?

O 4114N-12HR é classificado para 24V DC. Operating at 12V reduces the motor speed to approximately half the rated RPM (due to the proportional relationship between DC voltage and brushless motor speed in open-loop operation) — airflow drops significantly and the fan may not generate enough torque to start reliably at cold temperatures. a especificação da ebm-papst deve ser consultada para determinar a tensão de funcionamento mínima antes de utilizar o ventilador fora da sua alimentação nominal de 24 V.

P4: Como posso confirmar se o 4114N-12HR é o substituto correto para o meu ventilador de refrigeração com inversor?

Compare as especificações do rótulo do ventilador com o 4114N-12HR: tensão (24V DC), dimensões (120×120×38mm) e contagem de conectores/fios (3-fios).Se o ventilador original é de uma marca diferente, mas compartilha estes parâmetros, o 4114N-12HR pode servir como substituto funcional.Confirme que a polaridade do sinal de velocidade do terceiro fio e a contagem de pulsos correspondem às especificações de entrada de falha do ventilador da unidade.
