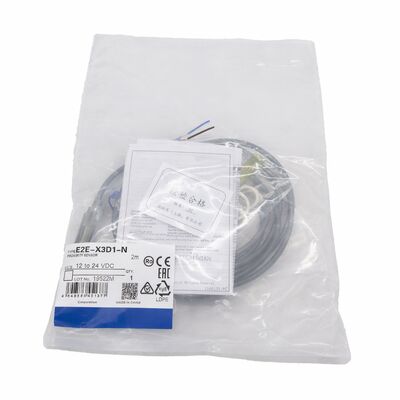

Sensor de Proximidade Omron E2E-X3D1-N
M12, 3mm, Blindado, 2 Fios DC Normalmente Aberto
Marca: Omron | Série: E2E | Número da Peça: E2E-X3D1-N / E2EX3D1N
Status: Novo na Embalagem Original | Frete Grátis | Em Estoque
Confiabilidade Comprovada em Aplicações Industriais
O sensor indutivo blindado Omron E2E-X3D1-N estabeleceu-se como um marco de confiabilidade em máquinas-ferramenta, transportadores, células robóticas e dispositivos de montagem. Este sensor cilíndrico com rosca M12 possui um alcance de detecção de 3mm, saída de 2 fios DC normalmente aberta e proteção ambiental IP67 para detectar alvos de metal ferroso sem contato físico.
Especificações Principais
| Especificação |
Valor |
| Invólucro |
Cilíndrico M12, corpo com rosca |
| Distância de Detecção |
3 mm (nominal) |
| Método de Detecção |
Indutivo (metais ferrosos) |
| Blindagem |
Blindado — montagem embutida possível |
| Tipo de Saída |
2 fios DC, polaridade protegida |
| Modo de Operação |
NA (Normalmente Aberto) |
| Tensão de Alimentação |
10 a 30V DC |
| Faixa de Corrente de Carga |
3 a 100 mA |
| Frequência de Resposta |
1.000 Hz máximo |
| Temperatura de Operação |
−25°C a +70°C |
| Grau de Proteção |
IP67 / À prova de óleo |
| Material do Invólucro |
Latão niquelado |
| Certificações |
CE, NEMA 1/4/6/12/13 |
Fonte: Folha de Dados da Série Omron E2E, Cat. Nº D126-E1
Capacidade de Montagem Embutida
O design blindado direciona o campo eletromagnético para frente através da face do sensor, permitindo a instalação embutida em suportes metálicos e estruturas de máquinas sem interferência. Isso elimina a necessidade de anéis espaçadores de plástico ou requisitos mínimos de afastamento, proporcionando flexibilidade máxima de design em instalações compactas.
Simplicidade de 2 Fios DC
A arquitetura de saída de 2 fios DC simplifica a instalação, exigindo apenas dois condutores, tornando-a ideal para substituir interruptores mecânicos e reduzir a complexidade da fiação. Este design oferece compatibilidade direta com a maioria das placas de entrada de CLP, mantendo uma operação confiável.
Desempenho de Alta Velocidade
Com uma frequência de resposta máxima de 1.000 Hz, este sensor lida com aplicações de alta velocidade, incluindo contagem de dentes de engrenagem, indexação e detecção de alvos rotativos com margem de desempenho suficiente para aplicações industriais padrão.
Proteção Ambiental Robusta
A certificação IP67 garante proteção completa contra entrada de poeira e imersão temporária em água. A face de detecção resistente a óleo e a capa do cabo de PVC fornecem proteção adicional contra óleos de corte, refrigerantes e ambientes de lavagem de alta pressão comuns em aplicações de máquinas-ferramenta.
Indicadores LED Duplos
- Indicador de Configuração Verde: Confirma a alimentação e a detecção de alvo dentro do alcance de detecção durante a instalação
- Indicador de Operação Vermelho: Mostra o estado da saída em tempo real para comissionamento e solução de problemas
Aplicações Comuns
- Máquinas-ferramenta e centros CNC - detecção de presença de peças e confirmação de posição
- Ferramentas de ponta de braço robótico - detecção de peças de garra e verificação de peça de trabalho
- Sistemas de transportadores - detecção de paletes e confirmação de posição
- Linhas de estampagem e prensagem - proteção de matriz e confirmação de alimentação de material
- Montagem automotiva - verificação de presença de componentes
- Linhas de alimentos e bebidas - detecção de embalagens metálicas
Variantes de Modelo
| Modelo |
Conexão |
Observações |
| E2E-X3D1-N 2M |
Pré-cabeado, cabo de PVC de 2m |
Variante mais comum em estoque |
| E2E-X3D1-N 5M |
Pré-cabeado, cabo de PVC de 5m |
Percursos mais longos sem extensão |
| E2E-X3D1-M1G |
Conector M12 |
Instalações de desconexão rápida |
| E2E-X3D2-N 2M |
Pré-cabeado, cabo de PVC de 2m |
Versão com saída NF |
Perguntas Frequentes
O E2E-X3D1-N detecta metais não ferrosos como alumínio ou aço inoxidável?
Embora otimizado para metais ferrosos, este sensor detectará metais não ferrosos com distância de detecção reduzida (tipicamente 40-50% da distância nominal para alumínio). Verifique a confiabilidade da detecção com o material alvo real durante a instalação.
Vários sensores podem ser montados próximos uns dos outros?
Sim, com espaçamento mínimo de 30mm lado a lado ou 20mm um de frente para o outro para evitar interferência mútua. Para espaçamento mais próximo, considere variantes de frequência alternativa.
Qual a diferença entre saída NA e NF?
A saída Normalmente Aberta (NA) fecha quando o alvo é detectado (E2E-X3D1-N). A saída Normalmente Fechada (NF) abre quando o alvo é detectado (E2E-X3D2-N). A maioria das aplicações usa NA para lógica de detecção de presença.
Qual é o requisito mínimo de corrente de carga de 3mA?
Sensores de 2 fios DC requerem corrente de carga mínima de 3mA para operação adequada. A maioria das entradas de CLP industriais consome 5-15mA, bem acima desse limite.
O E2E-X3D1-N está sendo substituído por modelos mais novos?
Embora a Omron ofereça a série E2E NEXT com recursos aprimorados, o E2E-X3D1-N continua disponível e é a substituição direta para instalações existentes que exigem forma, ajuste e função idênticas.
Embalagem e Envio
Enviado novo na embalagem original Omron, lacrado de fábrica. Frete grátis incluído com envio rápido para unidades em estoque. Pedidos internacionais são enviados via DHL, FedEx ou UPS com rastreamento completo.
