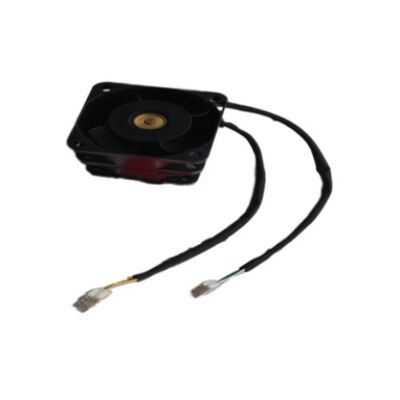

Ventilador San Ace 9cra0412p4k10 9craO412p4k1O

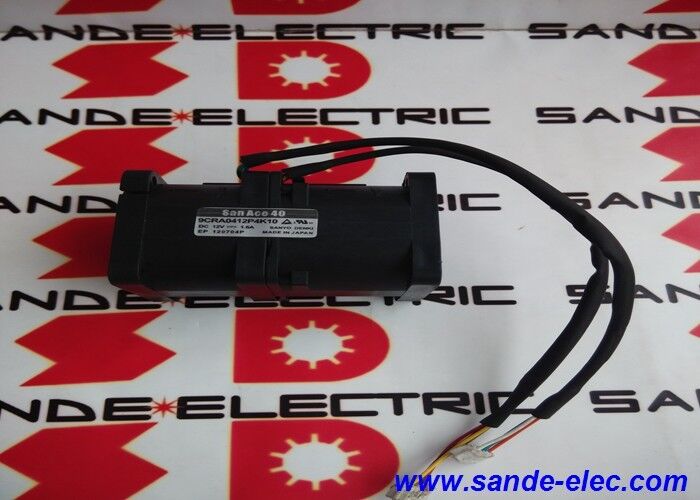

9CRA0412P4K10∙ Sanyo Denki SanAce Ventilador Contra-Rotação ∙ 40mm / 12V DC / 4-Wire / PWM / Dual Axial / Rolamento de Esferas

Ventilador duplo com rotação contrária

O 9CRA0412P4K10 é um ventilador axial duplo de rotação contrária da série Sanyo Denki's SanAce ?? dois ventiladores de 40 mm empilhados axialmente, com o impulsionador do segundo ventilador girando na direção oposta ao primeiro.Este projeto de contra-rotação é uma abordagem de engenharia patenteada da Sanyo Denki para maximizar o fluxo de ar e a pressão estática a partir de um formato de ventilador compacto.

Num ventilador único padrão,O ar que sai da hélice tem tanto um componente de velocidade axial (o impulso útil que move o ar através do equipamento) quanto um componente de velocidade de rotação (um redemoinho giratório que desperdiça energia). The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.

Informações essenciais sobre o produto

Proteção do rotor bloqueado

9CRA0412P4K10 incorpora proteção eletrónica do rotor bloqueado:

Reinicialização automática:Se o ventilador ficar parado ou se bloquear mecanicamente, the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.

Proteção contra detritos:Em aplicações em que os ventiladores de arrefecimento encontram ocasionalmente detritos (acúmulo de poeira, fragmentos de material de embalagem),proteção do rotor bloqueado impede o esgotamento imediato do motor enquanto aciona um alarme do sistema através da saída do sensor de velocidade.

Aplicações

Equipamento de servidores e redes:Equipamento de refrigeração de lâmina de servidor de alta densidade, gerenciamento térmico do chassi do interruptor e equipamento de rede do centro de dados, onde ventiladores de 40 mm com alta pressão estática servem caminhos de refrigeração de alta impedância.

Refrigeração de eletrónica industrial:Equipamento de conversão de energia, estágios de potência de servoacionamento, módulos UPS e eletrônicos de controle industrial que exigem resfriamento compacto e de alta pressão em fator de forma de 40 mm.

Equipamento de telecomunicações:Eletrônicos de estação base compactos, cartões de linha de roteador e módulos de chassi de telecomunicações onde a densidade do ventilador é limitada e os ventiladores de rotação contrária fornecem desempenho em espaço limitado.

Refrigeração de equipamento médico:Revestimentos compactos de eletrónica médica, onde é necessário um arrefecimento silencioso e de elevada eficiência com controlo da velocidade.

Perguntas frequentes

P1: Qual é a principal vantagem dos ventiladores contra-rotativos sobre os ventiladores simples padrão do mesmo tamanho?

Os ventiladores de rotação contrária alcançam uma pressão estática significativamente maior e frequentemente um fluxo de ar maior do que um único ventilador no mesmo tamanho do quadro.convertendo-o em fluxo de ar útil adicionalIsto torna os ventiladores de rotação contrária a escolha preferida para caminhos de arrefecimento de alta impedância onde um único ventilador não pode gerar pressão adequada para empurrar o ar através da resistência térmica.

P2: Que especificação de sinal PWM requer o 9CRA0412P4K10?

Os ventiladores Sanyo Denki SanAce normalmente aceitam um sinal PWM de 25kHz com um balanço de nível lógico alto (aproximadamente 5V) e baixo (0V) no pin de controle.O ciclo de trabalho determina a velocidade do ventilador 100% ciclo de trabalho produz velocidade máximaConfirmar a partir da ficha de dados 9CRA0412P4K10 a especificação exacta da frequência PWM e os níveis de tensão de entrada exigidos.

P3: Em que se diferencia o sufixo K10 das outras variantes do sufixo K da série 9CRA0412?

Na série Sanyo Denki SanAce 9CR, as variantes do sufixo K tipicamente diferem em comprimento do fio de chumbo. K03 denota 30 mm (3 cm) de leads, K10 denota 100 mm (10 cm) de leads.Todas as variantes K partilham as mesmas especificações elétricas e de fluxo de arSelecionar o K10 para instalações que exijam a gestão de cabos a 100 mm do corpo do ventilador até ao conector.

P4: Pode o 9CRA0412P4K10 ser alimentado a partir de uma fonte de alimentação de 5 V para operação a velocidades mais baixas?

Os ventiladores de rotação contrária exigem uma tensão mínima para gerar um binário magnético suficiente para iniciar e manter a rotação de forma confiável.Funcionamento muito abaixo da tensão nominal corre o risco de falha de arranque (o ventilador não desenvolve binário suficiente para superar o atrito estático do rolamento) e potencial parada do ventilador. Confirmar a partir da ficha de dados 9CRA0412P4K10 a tensão de funcionamento mínima em geral, os ventiladores da série SanAce 12V não devem ser operados abaixo de aproximadamente 7V para um funcionamento fiável.
