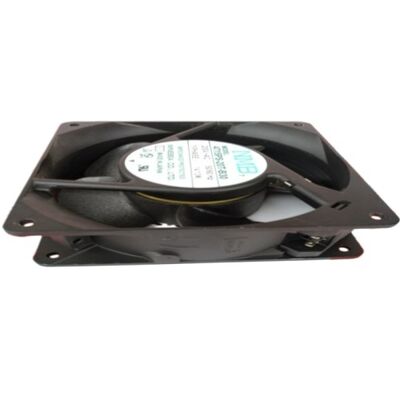

Fener NMB 4715PS-20T-B30 200V 14/13W 120*120*38MM ORIGINAL

4715PS-20T-B30 NMB Minebea 120mm Ventilador de refrigeração AC 200V / 14W / 2900 RPM / 102 CFM / 5 Blade / FANUC CNC Drive Refrigeração

NMB Ventilador AC de 120 mm

O 4715PS-20T-B30 é um ventilador de refrigeração axial AC de 120 mm × 120 mm × 38 mm da NMB Technologies, um importante fabricante de ventiladores de precisão para aplicações industriais e comerciais.Funcionamento a partir de alimentação de fase única AC de 200 V a 50/60 Hz, este ventilador é projetado para o resfriamento de gabinetes de controle CNC, gabinetes de servo-acionamento e eletrônicos de potência industriais onde a classe de alimentação de 200V está disponível.

A designação 4715 identifica o fator de forma de 120 mm (47 × 15 de profundidade) o tamanho padrão do ventilador de montagem de painel industrial que se encaixa em recortes padrão em gabinetes de acionamento, painéis de controle,e gabinetes de aparelhos electrónicosO sufixo PS identifica a configuração específica do motor e da lâmina NMB dentro deste tamanho de quadro.

Principais especificações

Construção de rolamentos de esferas ️ Confiabilidade a longo prazo

Os rolamentos de esferas de precisão da NMB no 4715PS-20T-B30 fornecem uma vida útil superior em comparação com os ventiladores com mangas em aplicações de acionamento industrial:

Tolerância à temperatura:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.

Flexibilidade de orientação:Os ventiladores de rolamento de esferas funcionam de forma fiável em qualquer orientação de montagem vertical, horizontal ou invertida.Os ventiladores de rolamento de manga são tipicamente restritos a orientações específicas para manter a distribuição de lubrificante.

Duração de vida:com um comprimento de 80 mm ou mais, mas não superior a 50 mm,fornecer uma vida útil mais longa do que os rolamentos de mangas em funcionamento em serviço contínuo típico dos equipamentos industriais.

Aplicações

Refrigerador do gabinete de comando FANUC CNC:Substituição direta de ventiladores de arrefecimento especificados pela FANUC nos gabinetes de controlo CNC da série 16i/18i/21i/30i e nos gabinetes de servoacionamento.

Frigorífico por servo-acionamento industrial:Refrigerador montado em painel para acionamentos de frequência variável, servoamplificadores e gabinetes de acionamento por eixo

Outros aparelhos de montagemRefrigeração para a eletrónica do painel do operador, módulos de alimentação e conjuntos de processadores CNC em máquinas-ferramentas a corrente alterna de 200 V.

Frigorífico de alimentação industrial:Refrigeração de gabinetes eletrónicos em sistemas UPS, retificadores e equipamentos industriais de conversão de energia.

Perguntas frequentes

P1: Por que o 4715PS-20T-B30 tem duas potências (14W e 13W)?

Os dois valores correspondem a uma operação de 60 Hz e de 50 Hz: 14 W a 60 Hz, 13 W a 50 Hz. A velocidade e o binário do motor CA são proporcionais à frequência de alimentação ?? a 60 Hz,o motor funciona mais rápido (RPM mais elevadas) e consome mais energiaA especificação de 2900 RPM se aplica à operação de 60 Hz; o ventilador funciona a aproximadamente 2400 RPM em 50 Hz.

P2: Qual é a vida útil esperada do 4715PS-20T-B30 em serviço industrial?

Os ventiladores com rolamentos de esferas de precisão NMB são projetados para serviço industrial em serviço contínuo.Em ambientes típicos de gabinete de transmissão (operação contínua a 40 ̊C ambiente)Recomenda-se a substituição programada durante as paradas de manutenção planejadas antes que a falha do rolamento no fim da vida útil cause paralisação não planejada.

P3: Pode o 4715PS-20T-B30 ser utilizado com alimentação AC de 220V ou 230V?

A tensão nominal é de 200V AC. Operando a 220V ou 230V representa uma condição de sobre-voltagem de 10 ∼15% ∼ o motor corre mais rápido do que a velocidade nominal, absorve maior corrente e gera mais calor.Isso reduz a vida do isolamento do motor e a vida do rolamento. Para fontes de 220 V ou 230 V, confirmar, a partir das especificações da NMB, se a operação de 200 V/230 V se enquadra na gama de tensão nominal ou selecionar um ventilador especificamente indicado para a tensão de alimentação da instalação.

P4: Como é montado o 4715PS-20T-B30 num recorte de painel?

O ventilador de 120×120mm é montado em um corte padrão de painel de 119×119mm (aprox.) com quatro parafusos de montagem de canto.Garantir que a superfície do painel esteja limpa e plana no local de montagem para evitar a transmissão de vibrações. O lado da lâmina do ventilador virado para a direcção do fluxo de ar ∙ antes da instalação, confirme a direcção do fluxo de ar exigida (entrada ou escape) a partir da documentação do sistema de arrefecimento do motor.
