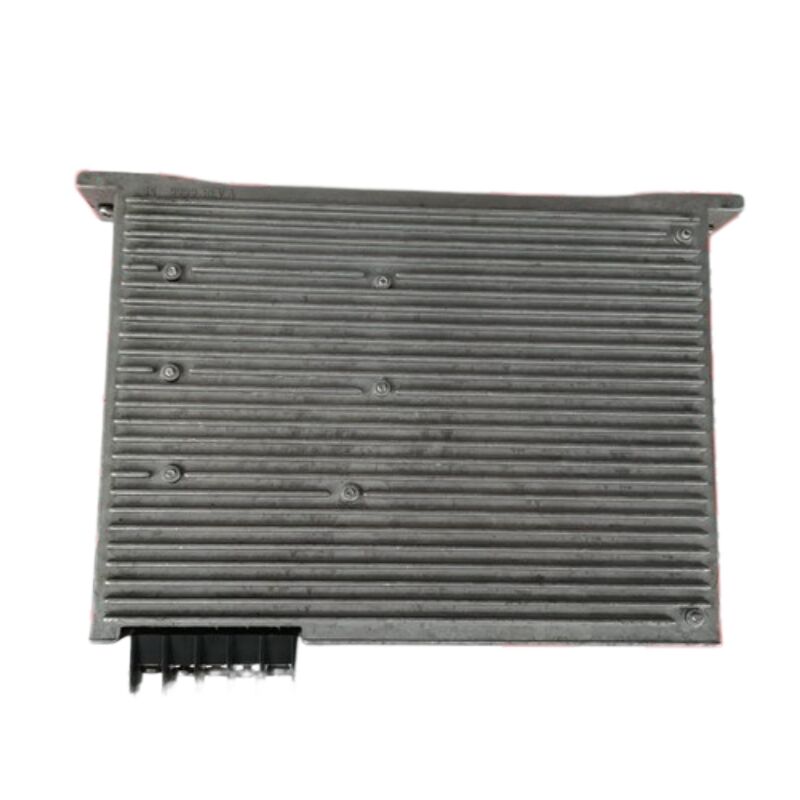

Amplificador de motor de servo usado 45A 93-32-3551J

HAAS 93-32-3551J BL Smart Servo Amplifier, 45A, NGC Axis Drive

Resumo

OHAAS 93-32-3551Jé um Servo Amplificador Inteligente Brushless de 45 am ̇ o módulo de acionamento do eixo médio da família de servoamplificadores NGC (Next Generation Control) da HAAS Automation.45A BL SMART, " coloca-se entre o módulo 30A e as unidades 60A e 90A mais pesadas,e é o amplificador de escolha para os eixos de alimentação de carga média que aparecem mais frequentemente na gama de produtos VMC e torno da HAAS.

Esta unidade é oferecida emCondição de utilização / excedentee é apresentado como retirado de uma máquina HAAS NGC. Buyers seeking a cost-effective path to restoring an axis on an NGC-control HAAS machine will find this a direct functional replacement for any 93-32-3551J or the superseded 32-3551J that it was itself designed to replace.

Especificações verificadas

Onde o 93-32-3551J se encaixa na arquitetura HAAS NGC

As máquinas HAAS NGC distribuem o controle de movimento em módulos de amplificador de eixo individuais, cada um alimentado por um barramento de 320 V DC compartilhado. That bus is maintained by the Vector Drive assembly — the machine's central power conversion unit — which rectifies the incoming three-phase mains supply to a stable high-voltage DC rail and distributes it to every servo amplifier in the cabinet.

Quando o controlo NGC ordena um movimento no eixo que o amplificador serve, o estágio de potência do amplificador muda a energia do autocarro DC para uma frequência variável,saída trifásica de amplitude variável para o servomotorO codificador do motor transmite dados de posição e velocidade para fechar o circuito, e a linha de comunicação digital do amplificador ao comando informa continuamente o estado do eixo, as condições de falha,e estado térmico.

Dentro do gabinete elétrico do NGC, são usados quatro tamanhos de amplificador: 30A, 60A e 90A ao lado desta unidade de 45A. Todos os quatro são arquitetonicamente idênticos e operam pela mesma lógica.A diferença está puramente na classificação atual do estágio de potência que determina quais eixos e quais tamanhos do quadro do motor cada amplificador pode suportar.

A distinção "inteligente": Comunicação digital para o controlo do NGC

A designação "BL Smart" não é apenas um nome de produto. Identifica a arquitetura de comunicação que separa esta geração de amplificadores dos amplificadores analógicos anteriores da HAAS.No projeto do amplificador Smart, cada módulo mantém uma ligação de dados digitais ao vivo para o controlo do NGC. Esta ligação transporta não só sinais de comando motor mas também informações de diagnóstico contínuas: eventos de sobrecorrência,estado da tensão do autocarro, carga térmica e códigos de falha.

Quando ocorre uma falha no eixo, o ecrã de alarme do comando NGC reflecte especificamente:falhas identificadas por código provenientes diretamente do próprio monitoramento interno do amplificador em vez de exigir que um técnico inferisse a causa a partir de mensagens genéricas de erro do eixoEssa granularidade de diagnóstico é uma das vantagens práticas do dia a dia da arquitetura do amplificador inteligente para o pessoal de manutenção.

O prefixo "BL" significa Brushless, confirmando que este amplificador foi projetado para e deve ser emparelhado com os servomotores AC brushless da HAAS.W) e o cabo de retorno do codificador do motor estão ambos ligados na face frontal do amplificador, manter a fiação em ordem e a verificação da ligação durante a instalação ou substituição.

Refrigeração passiva: o que significa para a instalação

Ao contrário de alguns servoamplificadores que incorporam seus próprios ventiladores de resfriamento internos, o 93-32-3551J usa gerenciamento térmico passivo através do corpo do dissipador de calor.O gabinete elétrico NGC controla o fluxo de ar no nível do gabinete. A documentação de serviço da HAAS identifica um ventilador de arrefecimento do gabinete como parte do sistema de amplificador;Esse ventilador deve funcionar a 120 V AC e deve ser confirmado funcional sempre que forem investigadas condições de sobre-temperatura do amplificador..

O sensor de sobre-temperatura no amplificador é acionado a 90°C. Na prática, esse limite raramente é atingido em ciclos normais de trabalho quando o fluxo de ar do armário não é obstruído.As falhas de sobre-temperatura no campo estão quase sempre associadas a vias de ventilação bloqueadas, um ventilador de gabinete avariado, ou usinagem de ciclo de trabalho prolongado com tempo de permanência inadequado para dissipação de calor.

Compatibilidade com máquinas HAAS NGC

O 93-32-3551J é usado em uma ampla seção transversal de máquinas HAAS NGC onde quer que um amplificador de eixo de 45A seja especificado.

Centros de Mecânica Vertical (VMC):Os eixos X, Y, Z e os eixos de rotação em moinhos da série VF onde o dimensionamento do motor se enquadra no envelope do amplificador de 45 A.

Centros de viragem:Acionamentos do eixo Z e do eixo X nos tornos da série ST, bem como as ferramentas em funcionamento e os acionamentos de orientação do eixo C nas configurações de giro de moinho.

Centros de usinagem horizontais:Eixos de alimentação em cilindros horizontais da série CE que exijam motores de eixo de potência média.

Tabelas rotativas e trunnion:Produtos rotativos HRT e TRT emparelhados com comandos NGC em que o motor do eixo rotativo corresponde à classificação de corrente deste amplificador.

Verifique sempre a classificação de corrente do amplificador especificada para o eixo específico em um número de série de máquina específica por este motivo, a pesquisa de peças da HAAS é indexada por número de série.Um eixo 30A ou 60A na mesma máquina não é servido por esta unidade■ apenas os eixos designados por 45A.

Família de amplificadores inteligentes HAAS

Nota de compatibilidade entre gerações:A HAAS confirmou na sua documentação de serviço NGC que os amplificadores digitais mais recentes (série 93-5088) são totalmente compatíveis com os amplificadores BL Smart.Isso significa que um 93-5089 (45A Digital Amp) pode substituir um 93-32-3551J em uma máquina NGC se o Smart Amplifier não estiver disponível, sem exigir quaisquer outras alterações na configuração da máquina.

Requisitos de segurança para a substituição

O autocarro de 320 V de corrente contínua que alimenta este amplificador apresenta um risco fatal de eletrocussão durante e imediatamente após a operação da máquina.Após pressionar [APARARAR] e bloquear o disjuntor principalEspera um pouco.mínimo de cinco minutosAntes de entrar em contacto com os terminais do amplificador ou com as ligações do autocarro, deve confirmar-se que a luz indicadora de alta tensão do vector drive está completamente apagada.Este período de espera não é opcional ¢ os condensadores de ônibus no Vector Drive retêm a carga armazenada letal após a remoção da energia e descarregam progressivamente ao longo de vários minutos.

Ao substituir o amplificador, faça sempre o download e preencha a lista de verificação do relatório de inspeção do amplificador da HAAS antes de desconectar qualquer componente.Esta verificação estruturada distingue uma falha do amplificador de uma falha do motor ou de um cabo, se não for resolvido antes da instalação do substituto, danificará imediatamente a nova unidade.

Perguntas frequentes

P1: O que significa o prefixo "93-" no número da peça 93-32-3551J, e é diferente do 32-3551J original?

O prefixo "93-" nos números de peças do HAAS identifica peças que podem incluir uma quantidade de componentes remanufaturados, conforme indicado diretamente no portal oficial de peças do HAAS.O 93-32-3551J é a parte de substituição atual da HAAS para o 32-3551J originalOs dois são funcionalmente intercambiáveis:o 93-32-3551J é instalado diretamente em qualquer posição da máquina que anteriormente detinha um 32-3551J sem alterações de configuração necessáriasQuando se procura uma substituição, o 93-32-3551J é a referência correta de corrente, independentemente da variante com que a máquina foi originalmente construída.

P2: O LED FAULT vermelho está iluminado no amplificador. Isso significa que o amplificador precisa ser substituído?

Não necessariamente e a documentação de serviço da HAAS recomenda uma investigação estruturada de falhas antes de condenar o amplificador.Um LED de falha vermelho pode ser acionado por várias condições externas ao próprio amplificador: um curto-circuito de enrolamento do motor, um cabo de alimentação do motor danificado, um bloqueio mecânico no eixo que causou um evento de sobrecarga ou baixa tensão do bus devido a um problema com o Vector Drive.A sequência de diagnóstico correta é verificar o histórico de alarme da máquina para alarmes de sobrecarga anteriores a um evento de sobre-corrente (o que sugere um acidente em vez de uma falha do amplificador), em seguida, realizar uma verificação de resistência entre os terminais do cabo do motor e a terra para excluir um curto-circuito do motor ou do cabo.Substituição de um amplificador em uma máquina com um motor não resolvido curto irá danificar imediatamente a unidade de substituição.

P3: O 93-32-3551J pode ser utilizado em qualquer eixo HAAS, ou tem de corresponder à especificação original do eixo?

O HAAS atribui a corrente específica do amplificador a eixos específicos com base no servomotor montado nesse eixo.A instalação de um amplificador de 45A em um eixo projetado em torno de um amplificador de 30A ou 60A terá um desempenho inferior (se for de tamanho reduzido) ou será um custo desnecessário sem benefício funcional (se for de tamanho excessivo)Criticamente, o controle NGC comunica digitalmente com cada amplificador de eixo e o configura na inicialização usando parâmetros que incluem o eixo esperado e o tipo de amplificador. Always confirm the amplifier rating for the specific axis on the specific machine serial number — either via the machine's electrical schematic or the HAAS serial-number-indexed parts lookup — before ordering.

Q4: Esta unidade está listada como usada. O que deve ser verificado antes de instalar um 93-32-3551J usado?

Inspecção visual primeiro: procure marcas de queimaduras, condensadores inchados ou rachados, danos térmicos ao redor da área do transistor de potência do dissipador de calor, e quaisquer sinais de intrusão de refrigerante contaminado.Verificar se o bloco terminal de saída do motor (U/V/W) e os pontos de ligação do autocarro CC não apresentam sinais de arco ou superaquecimento. Antes da instalação,realizar uma verificação de resistência a partir do terminal RED no amplificador para a terra com o motor desconectado um amplificador com um estágio de saída curto mostrará resistência quase zeroSe a unidade passar por verificações visuais e de resistência, instale-a, ligue-a,e confirmar que o LED verde POWER ON ilumina e nenhum LED FAULT aparece no estado de prontidão antes do comando movimento do eixo.

P5: O 93-32-3551J é compatível com máquinas VMC e torno NGC?

Sim, o hardware do amplificador é o mesmo independentemente do tipo de máquina.O 93-32-3551J é um módulo de amplificador de eixo de uso geral usado em qualquer máquina HAAS de plataforma NGC onde um amplificador de 45A é especificado VF-series vertical machining centers, centrais de rotação da série ST, horizontais da série EC e eixos de mesa giratória todos usam a mesma família de amplificadores.O controlo NGC configura o comportamento do amplificador para o eixo específico através da sua ligação de comunicação digital, de modo que o módulo físico em si não tem restrição de tipo de máquina. O que importa é que a corrente nominal (45A) corresponda à especificação do eixo na máquina específica,que é confirmado por número de série ou desenhos elétricos da máquina.
