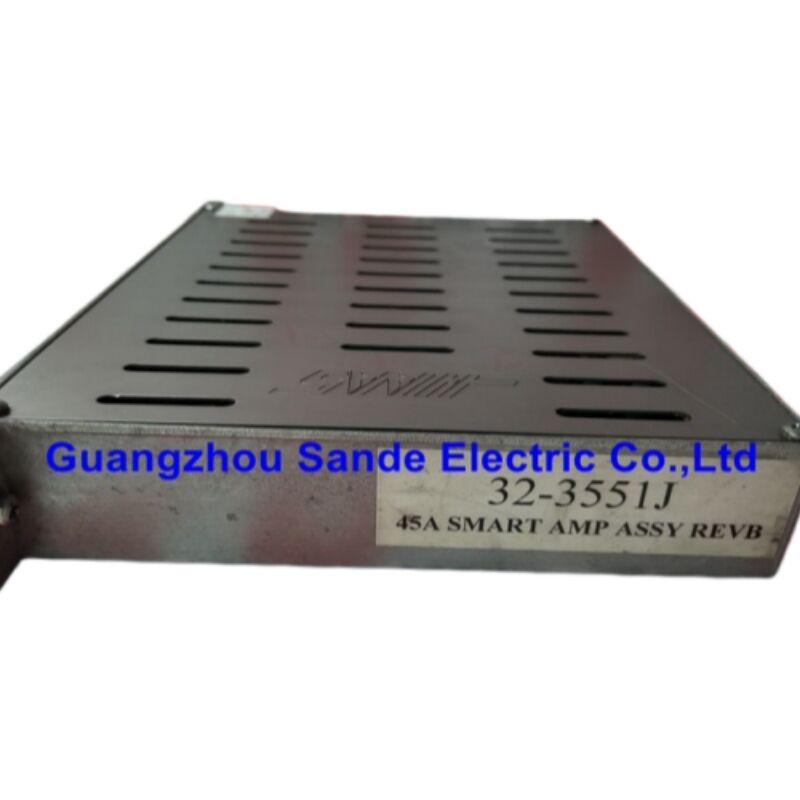

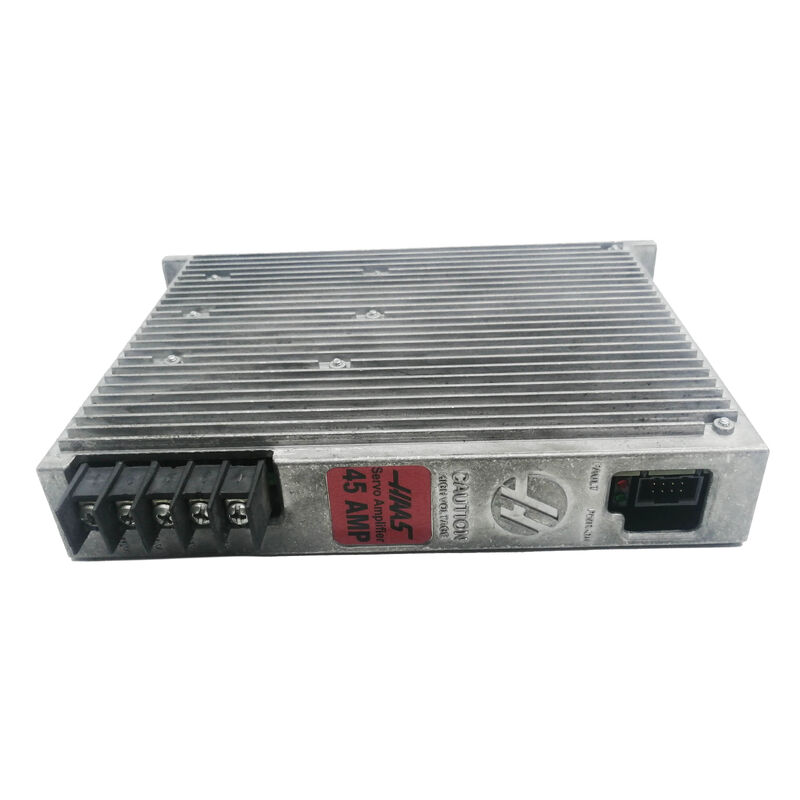

HAAS 32-3551J Servo Amplificador 45A BL Smart Amp, Reparação e substituição no mercado de revendedores

A parte que mantém o seu eixo HAAS a funcionar

Cada eixo de uma máquina CNC HAAS depende de uma coisa que funciona corretamente atrás da porta do painel: o servo amplificador.32-3551J- também referenciado como93-32-3551Jna numeração atualizada das peças HAAS, o amplificador inteligente BL de 45 amperes atribuído a eixos de trabalho médio numa ampla gama de centros de usinagem verticais e horizontais HAAS,e centros de rotação que executam oControle de próxima geração (NGC).

Quando este amplificador falha, esse eixo pára.Obter uma substituição testada na máquina o mais rápido possível é a única prioridade e é exatamente onde o mercado de reparo e as unidades de substituição personalizadas tornam-se relevantes.

Especificações técnicas

Como o 32-3551J se encaixa no sistema de acionamento HAAS

As máquinas HAAS usam uma arquitetura de energia centralizada.Bus de CC de 320 ̊340 VCada servo amplificador extrai desse barramento e converte a energia DC em uma saída AC trifásica controlada com precisão para o motor atribuído.

O 32-3551J fica no rack do amplificador, recebe o 320 V DC de um lado e produz corrente de frequência variável e amplitude variável para o servomotor do outro.A comunicação com o controlador NGC é feita digitalmente, que é o que torna estes amplificadores "Smart" diferentes de antigos projetos analógicos o amplificador não apenas segue um comando de tensão, ele informa ativamente o seu estado, temperatura, códigos de falha,e retorno de corrente para o controleEste circuito de feedback digital é o que permite o diagnóstico detalhado de alarme que as máquinas HAAS NGC são conhecidas.

Quando o amplificador desenvolve uma falha, o LED vermelho na face acende e o CNC normalmente exibe um alarme de servo amplificador específico na tela de controle, apontando diretamente para o eixo afetado.Isso é útil para diagnóstico., mas o processo de reparação ou substituição subjacente ainda exige que a máquina seja totalmente desativada e que o autocarro de 320 V de corrente contínua seja descarregado antes de qualquer trabalho começar.

Por que reparos e substituições personalizadas fazem sentido

O 93-32-3551J foi listado comodescontinuado pelo fabricanteO problema é que, quando um amplificador falha numa máquina de produção, a produção de um novo amplificador não é mais garantida para todas as regiões e níveis de estoque.

Reparações de pós-venda e unidades de substituição controladas pela qualidade preenchem esta lacuna e, em muitos casos, são a escolha financeira mais inteligente, mesmo quando o estoque OEM está disponível.

Custo.Um novo servoamplificador OEM 45A HAAS, quando disponível, normalmente é negociado na faixa de US $ 1.500 ¢ US $ 1.750 através de canais de pós-venda.A reparação profissional de uma unidade avariada custa significativamente menos e retorna o mesmo desempenho elétrico quando feita corretamente.

Velocidade.Casas de reparo de componentes CNC especializadas que mantêm equipamentos de teste HAAS dedicados podem muitas vezes transformar uma unidade reparada mais rapidamente do que esperar os prazos de entrega do OEM, particularmente fora da América do Norte.

Personalização.Para as fábricas que utilizam configurações de máquinas modificadas, arranjos de eixos não normalizados ou máquinas que tenham sido re-controladas,Os fornecedores do mercado pós-venda podem fornecer e configurar amplificadores de substituição para corresponder aos requisitos elétricos e de firmware específicos da instalação..

Substituição preventiva de componentes.Os processos de reparação de qualidade vão além da reparação da falha imediata.e outros componentes com características conhecidas de envelhecimento são muitas vezes substituídos proativamente durante um reparo profissional, estendendo a vida útil efetiva da unidade reconstruída para além do que seria alcançado por uma simples correcção de falhas.

Modos comuns de falha ️ O que verificar antes de encomendar

Antes de puxar o 32-3551J, uma verificação sistemática economiza tempo e dinheiro.

LED de falha vermelha, sem movimento no eixo.Esta é a apresentação clássica de falha do amplificador, mas o bloqueio mecânico no eixo, um enrolamento do servomotor curto ou uma falha no cabo podem produzir sintomas idênticos.Desconecte os fios do motor da saída do amplificador e verifique a resistência do enrolamento do motor para a terra uma leitura baixa ou pontos curtos mortos para o motorNão o amplificador.

O eixo corre áspero ou oscila.Na maioria dos casos, este é um problema de parâmetro de controle ou um problema de feedback do codificador, em vez de uma falha de hardware do amplificador.

O amplificador fica frio, sem LED verde.Se o indicador verde POWER ON não acender com 320 V DC presente no ônibus, a fonte de alimentação interna do amplificador provavelmente falhou.

Falha de sobre-temperatura.Antes de substituir a unidade, verifique se o ventilador de refrigeração do gabinete está funcionando e recebendo sua fonte correta de 120 VAC.Um ventilador de resfriamento falhado causará falhas térmicas em amplificadores saudáveis.

O autocarro de corrente contínua entra em colapso quando um amplificador específico está ligado.Um curto-circuito de saída no amplificador reduzirá a tensão do bus no momento em que ele for ligado.

Compatibilidade com máquinas

O 32-3551J / 93-32-3551J é usado em uma ampla gama de máquinas equipadas com HAAS NGC, incluindo mais comumente:

• Série VFCentros de usinagem verticais (VF-1 a VF-12 e maiores)
• Série VMmoinhos verticais
• Série CECentros de usinagem horizontais
• Série STCentros de torneamento e tornos
• Série HLtornos
• Série UMCCentros de usinagem universais de 5 eixos
• Váriosrotativo e indexadorConfigurações de eixo utilizando mesas servo-acionadas

A classificação de 45A coloca este amplificador na classe do eixo médio Os eixos auxiliares mais leves utilizam a unidade 30A.

Nota de segurança antes de qualquer trabalho

Antes de tocar em qualquer componente no gabinete de controlo HAAS, desligue completamente a máquina no interruptor principal e espere ummínimo de cinco minutosVerifique se a luz indicadora HV no Vector Drive ou MMPS está completamente apagada antes de prosseguir.

Perguntas Frequentes

P1: Qual é a diferença entre o 32-3551J e o 93-32-3551J?

Estes dois números de partes referem-se ao mesmo amplificador.93-O prefixo é a convenção de numeração de peças atualizada da HAAS aplicada à versão do catálogo atual do componente.O 93-32-3551J é o substituto direto para o 32-3551J original e é totalmente intercambiável com ele em todas as máquinas HAAS NGCAlguns fornecedores de pós-venda listam ambos os números para capturar pesquisas usando qualquer formato.

P2: Será que um 32-3551J do mercado de reposição ou reparado comunicará corretamente com o controlo NGC?

Sim, desde que a unidade tenha sido devidamente testada e o firmware seja compatível com a versão de controlo da máquina.O protocolo de comunicação digital entre o Smart Amplifier e o controle NGC é de nível de hardware e não depende de quaisquer códigos de licenciamento ou autorizaçãoUm amplificador corretamente reparado com circuitos de comunicação funcionais será reconhecido pelo controlo NGC e comportará-se idênticamente a uma unidade OEM.Quando as revisões do firmware são uma preocupação tipicamente em máquinas com atualizações de software muito recentes um fornecedor respeitável será capaz de corresponder à versão necessária.

P3: A minha máquina mostra um alarme de "Axis Drive Fault" como posso confirmar que o amplificador é realmente o problema?

Comece com os indicadores físicos na face do amplificador: um LED vermelho sólido com a luz verde POWER ON ausente ou fraca sugere fortemente uma falha de hardware do amplificador.Desligar o cabo do motor do amplificador e ligar a máquina se a falha desaparecerSe a falha persistir com o motor desconectado, e a tensão do barramento de CC for confirmada normal (320-340 V DC), o próprio amplificador é o mais provável culpado.Vale a pena verificar o assento do conector do amplificador e qualquer dano visível no PCB antes de condenar a unidade, uma vez que os conectores soltos causam um número significativo de falhas aparentes do amplificador.

P4: O 32-3551J pode ser usado em eixos que originalmente tinham uma classificação de amplificador diferente?

A unidade 45A é projetada para eixos onde o servomotor e a demanda de carga do eixo se encontram dentro desse envelope de corrente.A instalação de um amplificador de baixa classificação num eixo de alta demanda resultará em falhas repetidas de sobrecorrente e falha prematura do amplificadorA instalação de um amplificador de classificação superior é geralmente inofensiva electricamente, mas pode produzir falhas relacionadas com parâmetros se o comando NGC for configurado para esperar um tipo específico de amplificador nesse eixo.Sempre combinar a classificação de substituição para o original.

P5: O que significa uma substituição "personalizada" no mercado de reposição na prática?

Para a maioria das máquinas HAAS NGC padrão, uma unidade de substituição direta não requer customização, pois é enviada pronta para instalação.Máquinas que tenham sido retro-montadas com diferentes servomotores que exijam um perfil de corrente diferente- projectos de reconversão de vários eixos em que o comando original foi substituído; máquinas que operam em ambientes de tensão não normais;ou instalações em que um cliente requer parâmetros pré-configurados carregados no amplificador antes do envio para minimizar o tempo de comissionamento no localSe a sua aplicação é padrão, uma substituição de estoque testado é tudo o que você precisa. Se você está executando uma máquina modificada, discutir a sua configuração específica com o fornecedor antes de encomendar.
