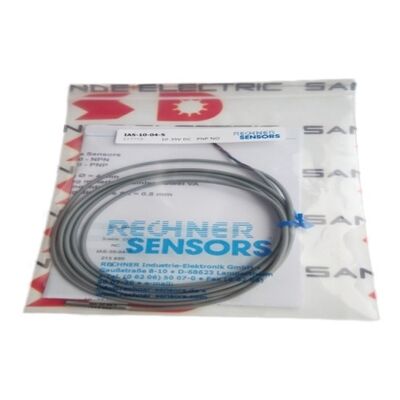

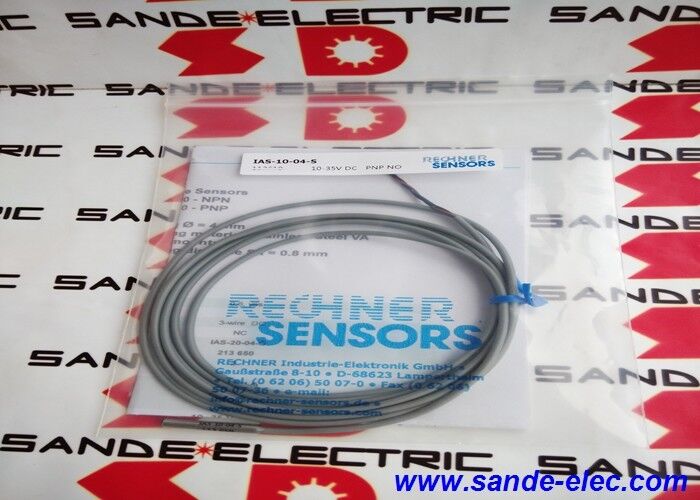

Sensor RECHNER IAS-10-04-S ou IAS1004S

Rechner IAS-10-04-S | Sensor de Proximidade Indutivo — PNP, 0,8mm, 10–35V CC, 3 Fios, Proteção contra Inversão de Polaridade e Curto-Circuito, IP67

Visão Geral

O Rechner IAS-10-04-S é um sensor de proximidade indutivo PNP de 3 fios da série IAS-10 da Rechner — a família de saídas digitais PNP na linha IAS da Rechner. Com uma distância nominal de detecção de 0,8mm, ele opera na extremidade curta do espectro de detecção indutiva: este não é um sensor para detectar proteções de máquinas a 10mm de distância, mas para confirmar a presença ou a posição precisa de componentes muito pequenos, alvos metálicos finos, peças usinadas de tolerância restrita ou bordas de lâmina onde a lacuna de detecção é intencionalmente estreita para alcançar alta precisão de posição.

A Rechner fabrica sensores indutivos IAS em Lampertheim, Alemanha, há décadas, e a série IAS-10 reflete essa história de produção: sensores PNP simples, de grau industrial, com as proteções essenciais — inversão de polaridade, sobrecarga e curto-circuito — que evitam danos por erros de instalação e condições transitórias que ocorrem em ambientes de máquinas reais.

A faixa de alimentação de 10–35V CC é a característica de ampla voltagem da série IAS-10 da Rechner, cobrindo tanto as fontes de alimentação embarcadas de 12V CC quanto o padrão industrial de 24V CC, bem como fontes que sobem acima de 30V sob certas condições de carga.

Com 0,8mm de alcance de detecção, o IAS-10-04-S é projetado para aplicações onde uma lacuna de detecção maior introduziria incerteza posicional.

A correlação entre a distância de detecção e a precisão da detecção é direta: quanto menor a distância de detecção, mais estreita é a zona dentro da qual o ponto de comutação do sensor pode variar devido à temperatura, flutuação de tensão e variação do tamanho do alvo.

Para feedback de posicionamento fino, a zona de comutação inerentemente apertada de 0,8mm oferece a repetibilidade que sensores de maior alcance não conseguem igualar sem calibração.

Especificações Principais

Série IAS 10 — PNP Direct Drive para PLCs e Relés

A classificação de série da Rechner é simples: a designação IAS-10 identifica um sensor de saída PNP de 3 fios que fornece corrente para sua carga conectada quando ativado.

Isso significa que o fio de saída do sensor fornece o potencial de alimentação positiva através da carga para o comum quando o alvo é detectado — a configuração PNP padrão para PLCs industriais e sistemas de controle do mercado europeu, onde as placas de entrada PNP são o padrão dominante.

A topologia PNP de 3 fios oferece uma vantagem clara sobre os sensores de 2 fios para aplicações de precisão: com um fio de alimentação separado (marrom), fio de saída (preto) e fio comum (azul), o transistor de saída opera independentemente da corrente de carga.

Não há requisito de corrente de carga mínima nem corrente de fuga problemática que possa ativar falsamente uma entrada de PLC sensível — a saída está totalmente ligada (conduzindo corrente através da carga) ou totalmente desligada (transistor de saída bloqueando, fuga negligenciável).

Este comportamento de comutação limpo é importante em aplicações como intertravamentos de posição de máquinas-ferramenta NC, onde disparos falsos podem causar danos às ferramentas.

A saída é diretamente compatível com PLCs, bobinas de relé, lâmpadas indicadoras e entradas de contador que operam com a mesma fonte de 24V CC do sensor.

Com capacidade de corrente de saída de 150mA, o IAS-10-04-S aciona cargas de automação padrão sem amplificação adicional na maioria das aplicações.

Distância de Detecção de 0,8mm — Verificação de Posição de Tolerância Restrita

Oito décimos de milímetro é uma pequena distância de detecção que reflete um requisito de design específico: o alvo deve passar muito perto da face do sensor.

Aplicações onde isso ocorre incluem confirmação de posição de estampagem e matriz em ferramentas de prensa (onde a ferramenta deve entrar na matriz em frações de milímetro), detecção de borda de lâmina fina ou folha, verificação de presença de ponta de agulha ou sonda em equipamentos de montagem médica e detecção de dentes de catraca ou engrenagem de passo fino em instrumentos de precisão.

A distância de operação — a zona de trabalho útil dentro da distância nominal de detecção — é tipicamente de 0 a 0,65mm para um sensor indutivo classificado para 0,8mm (aproximadamente 80% do Sn nominal). Definir a lacuna de detecção real dentro desta distância de operação, com uma margem que leva em conta a vibração mecânica, efeitos de temperatura no sensor e no alvo, e variação da condição da superfície do alvo, é a tarefa de calibração que determina a confiabilidade da detecção a longo prazo.

Correção de material não ferroso se aplica: alvos de alumínio, latão, cobre e aço inoxidável produzem distâncias de detecção efetivas mais curtas do que o padrão de ferro de 0,8mm.

A 0,8mm de distância nominal, a lacuna já pequena é ainda mais reduzida para alvos não ferrosos — para aço inoxidável aproximadamente 0,56mm, para alumínio aproximadamente 0,24mm. Confirme a distância de comutação real com o material do alvo específico antes de se comprometer com o projeto mecânico.

IP67 — Vedação Confiável em Instalações Industriais

IP67 garante exclusão completa de poeira e proteção contra submersão temporária — o nível de proteção apropriado para sensores de posição montados dentro das zonas de trabalho da máquina. O sufixo -S na designação IAS-10-04-S geralmente denota um tipo específico de conexão ou cabo no sistema de codificação IAS da Rechner.

Para o comprimento exato do cabo, tipo de conector e dimensões do corpo deste número de peça, verifique a documentação atual do produto da Rechner ou a etiqueta no próprio sensor, pois o sufixo -S é usado para várias variantes de conexão em toda a linha da Rechner.

Os sensores Rechner possuem as proteções padrão: proteção contra inversão de polaridade evita danos se os fios de alimentação forem transpostos na instalação; proteção contra sobrecarga evita danos ao transistor de saída por carga momentaneamente excessiva; e proteção contra curto-circuito (eletrônica) impede que o sensor seja destruído por um curto acidental de saída para comum durante a fiação.

Estes não são recursos premium nos sensores Rechner — são padrão em toda a linha IAS-10.

FAQ

P1: O que o sufixo -S indica em IAS-10-04-S?

Na nomenclatura da série IAS da Rechner, os códigos de sufixo após o número da peça principal identificam o tipo de conexão, material do cabo e outras opções específicas. O sufixo -S geralmente identifica uma variante específica de cabo ou conector — em algumas configurações da Rechner,

S indica uma opção de carcaça de aço inoxidável; em outras, identifica o comprimento do cabo ou o tipo de conector.

A interpretação definitiva requer o decodificador de código de produto da Rechner ou a folha de dados específica para IAS-10-04-S. Consulte a documentação técnica da Rechner ou a etiqueta do produto do sensor para o formato exato da conexão elétrica.

P2: A classificação da série IAS-10 é 10–35V CC — isso significa que o sensor é danificado acima de 35V?

Tensões de alimentação sustentadas acima de 35V CC podem danificar a eletrônica interna do sensor. Picos de tensão transitórios acima de 35V — que ocorrem em fontes CC industriais durante a comutação de carga — são parcialmente absorvidos pelos circuitos de proteção do sensor, mas sobretensão sustentada está fora da faixa operacional nominal.

Para fontes onde excursões de tensão acima de 35V são possíveis, use um supressor de transientes ou um limitador de tensão entre a fonte e o terminal de alimentação do sensor.

P3: Os sensores IAS-10-04-S podem ser conectados em série ou em paralelo?

Os sensores IAS da Rechner podem ser conectados em série (lógica E) ou em paralelo (lógica OU). Em série, as quedas de tensão totais de todos os sensores são somadas — com alimentação de 10–35V, um máximo de 2–3 sensores podem ser encadeados antes que a queda de tensão cumulativa na saída reduza a tensão efetiva abaixo do limiar mínimo da carga downstream.

Em paralelo, as tensões residuais (fora do estado) individuais se somam; conectar mais de três sensores em paralelo pode fazer com que a fuga combinada ative falsamente cargas sensíveis. Esses limites são orientações gerais; verifique as notas de aplicação IAS da Rechner para configurações específicas.

P4: Como o IAS-10-04-S se comporta quando o alvo se aproxima em um ângulo em vez de frontalmente?

O campo de detecção eletromagnético de um sensor indutivo projeta-se mais fortemente perpendicular à face de detecção (aproximação axial). Alvos se aproximando em um ângulo produzem um ponto de comutação que varia da distância nominal de detecção — comutação mais cedo para aproximações de certos ângulos e mais tarde para outros, dependendo da geometria da aproximação.

Para detecção de posição de precisão em alcance de 0,8mm, a instalação mecânica deve restringir o alvo a um caminho de aproximação axial.

Aproximações angulares introduzem incerteza na posição de comutação que cresce em proporção ao desvio do ângulo de aproximação do perpendicular.

P5: O IAS-10-04-S é adequado para detectar peças zincadas ou niqueladas?

Peças de fundição de zinco e niqueladas são metais eletricamente condutores que os sensores indutivos detectam. O fator de correção para zinco é próximo ao padrão ferroso (aproximadamente 0,8–1,0× dependendo da liga), portanto, alvos de zinco produzem quase a distância de detecção nominal completa de 0,8mm.

O revestimento de níquel em um substrato de aço é essencialmente transparente ao campo indutivo — o sensor detecta o aço subjacente. Para revestimento de níquel em um substrato não ferroso, a distância efetiva depende do fator de correção do metal do substrato.

Para revestimento fino em alumínio, espere aproximadamente 30% da distância de detecção de ferro — aproximadamente 0,24mm para este sensor.
