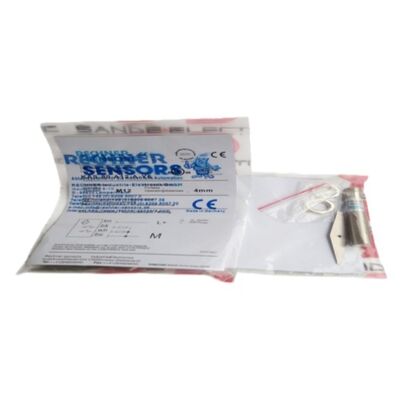

Sensor RECHNER KAS-80-A12-A-Y5 ou KAS80A12AY5

Rechner KAS-80-A12-A-Y5 | Sensor de Proximidade Capacitivo — M12, PNP Antivalente, 6mm, Montagem Embutida, 10–35V CC, Conector M12, IP67

Visão Geral

O Rechner KAS-80-A12-A-Y5 é um sensor de proximidade capacitivo de montagem embutida da série KAS-80 da Rechner, oferecendo um alcance de detecção de 6mm a partir de uma carcaça M12 com a configuração de saída PNP antivalente — fornecendo simultaneamente sinais de comutação normalmente abertos e normalmente fechados do mesmo corpo do sensor.

A designação do conector M12 Y5 identifica o conector flangeado M12 de 4 pinos que fornece a interface elétrica, abrigando dois fios de saída (NA e NF), mais a alimentação positiva e o comum.

A tecnologia de detecção capacitiva detecta a presença de praticamente qualquer material — metais, plásticos, vidro, papel, líquidos, grânulos e pós — medindo a mudança na capacitância do campo eletromagnético oscilante do sensor quando um alvo se aproxima da face de detecção.

Ao contrário dos sensores indutivos que respondem apenas a metais condutores, o KAS-80-A12-A-Y5 detecta alvos não metálicos diretamente, tornando-o apropriado para detecção de nível em silos de armazenamento, confirmação de presença de componentes plásticos em montagem, monitoramento de nível de líquido através de paredes de tanques e detecção de papel/etiquetas em aplicações de embalagem.

A Rechner descontinuou o KAS-80-A12-A-Y5 e o substituiu pelo KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, que possui a mesma configuração de conector M12 embutido, PNP antivalente, M12 de 4 pinos com uma superfície ativa atualizada revestida de PTFE para melhor resistência química.

Para instalações de retrofit que exigem uma substituição direta, o novo código é o equivalente atual; para estoque de manutenção de instalações existentes que utilizam o KAS-80-A12-A-Y5 original, unidades excedentes mantêm a funcionalidade completa.

Especificações Principais

Saída Antivalente — Dois Sinais, Um Sensor

A configuração de saída antivalente é uma das características mais úteis, mas frequentemente subespecificadas na seleção de sensores capacitivos. Um sensor padrão fornece uma única saída — seja NA (fecha quando o alvo é detectado) ou NF (abre quando o alvo é detectado).

Um sensor antivalente fornece ambos simultaneamente de uma única carcaça: quando o alvo é detectado, a saída NA ativa E a saída NF desativa no mesmo momento. Quando o alvo se afasta, ambos revertem simultaneamente.

Esta saída dupla simultânea tem um propósito específico: o sistema de controle pode monitorar ambos os sinais e verificar se eles estão sempre em estados opostos.

Se ambas as saídas estiverem simultaneamente LIGADAS, ou ambas simultaneamente DESLIGADAS, o sensor falhou — ou a eletrônica está defeituosa ou há um curto-circuito em um dos fios de saída.

Essa capacidade de diagnóstico adiciona uma camada de segurança funcional ao circuito de detecção que um sensor de saída única não pode fornecer, sem exigir hardware adicional.

Na prática, saídas antivalentes são especificadas em aplicações onde a consequência de uma detecção perdida ou uma detecção falsa é uma preocupação de segurança ou qualidade — onde o sistema de controle precisa de confiança de que o sensor está funcionando corretamente, não apenas que ele detectou um alvo no último ciclo.

Verificações de cavidade de moldagem por injeção, confirmação de montagem com requisitos de prova de erros e circuitos de intertravamento de portas de segurança com monitoramento de diagnóstico são contextos típicos de aplicação antivalente.

Detecção Capacitiva — Detecção Além de Metais

O alcance de detecção de 6mm do KAS-80-A12-A-Y5 aplica-se ao alvo de calibração padrão (geralmente uma placa de aço retificada). Para alvos não metálicos — onde a detecção capacitiva é mais comumente empregada — a distância de detecção efetiva depende da constante dielétrica do material alvo.

Materiais com constantes dielétricas mais altas produzem perturbações de campo mais fortes e distâncias de detecção efetivas mais longas; materiais de baixa constante dielétrica, como plásticos secos, produzem distâncias mais curtas.

Água (constante dielétrica ~80) e soluções aquosas estão entre os alvos mais fáceis para sensores capacitivos — a detecção de nível através de paredes de tanques é uma aplicação capacitiva clássica, onde o sensor montado fora de um tanque não metálico detecta a presença de líquido dentro porque a constante dielétrica da água excede em muito a da parede do tanque vazio e do ar. Materiais granulares secos (grãos, pellets de plástico, pó) com constantes dielétricas moderadas podem ser tipicamente detectados através de paredes finas de polipropileno ou ABS de até alguns milímetros de espessura. Óleos puros têm constantes dielétricas relativamente baixas e podem exigir que o sensor esteja próximo à superfície do líquido sem uma parede intermediária.

Montagem Embutida — Instalação com Suporte Metálico

A capacidade de montagem embutida significa que a face de detecção do KAS-80-A12-A-Y5 pode ser instalada nivelada com a metalurgia circundante sem que o metal vizinho reduza o alcance de detecção de 6mm.

O blindagem interna do sensor foca o campo de detecção para a frente, evitando a extensão lateral do campo que de outra forma seria absorvida pelo suporte de montagem metálico. Para aplicações onde o sensor deve ser rebaixado em uma ferramenta, placa de fixação ou superfície da máquina para proteção mecânica ou razões de folga, a montagem embutida é a especificação habilitadora.

A rosca M12 × 1 aceita porcas de travamento M12 padrão, permitindo o ajuste da posição axial ao longo do furo do suporte de montagem antes de travar o sensor no lugar.

Duas porcas de travamento — uma de cada lado do painel de montagem — fornecem o método de instalação padrão para todos os sensores cilíndricos Rechner.

Substituição e Sucessor

Quando o KAS-80-A12-A-Y5 atingir o fim do estoque disponível e a instalação exigir um fornecimento contínuo de sensores, o KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP (peça Rechner 800724, agora também listado como o novo nº de art.) é a substituição direta com um revestimento de superfície ativa de PTFE aprimorado.

O PTFE fornece resistência a agentes de limpeza, solventes e produtos químicos de processo que o material da carcaça original pode não suportar em ambientes de processo agressivos. As especificações elétricas — conector flangeado M12, PNP antivalente, 4 pinos, 10–35V CC — são compatíveis com a fiação existente.

FAQ

P1: O que a saída antivalente significa para a fiação do sensor a um CLP?

O conector M12 de 4 pinos no KAS-80-A12-A-Y5 carrega: Pino 1 = alimentação positiva (marrom), Pino 2 = saída NF (branco), Pino 4 = saída NA (preto), Pino 3 = comum (azul) — confirme o pinout exato do diagrama de fiação do conector IAS-80 da Rechner.

O CLP requer dois canais de entrada digital: um para a saída NA e um para a saída NF. No programa de controle, essas duas entradas devem estar sempre em estados opostos; o monitoramento de ambas as condições em alto ou ambas em baixo fornece a verificação de saúde do sensor que o design antivalente permite.

P2: Um sensor capacitivo como o KAS-80-A12-A-Y5 pode detectar através de uma parede de tanque de aço inoxidável?

Não. O aço inoxidável, como todos os metais, bloqueia o campo capacitivo — o sensor detecta a própria parede metálica com sensibilidade máxima em vez do líquido atrás dela.

A detecção de nível capacitiva através de paredes aplica-se apenas a materiais de tanque não metálicos: polipropileno, PVC, vidro, cerâmica e dielétricos semelhantes.

Para tanques de aço inoxidável, o sensor requer uma porta de inspeção não metálica, sonda, ou o sensor deve ser posicionado na superfície aberta do líquido.

P3: O alcance de detecção é de 6mm — é ajustável?

Os sensores da série KAS-80 (NORMLINE) da Rechner são projetados sem elemento de ajuste no corpo. O alcance de 6mm é definido de fábrica e não é ajustável pelo usuário — esta é a filosofia de design da família de produtos NORMLINE, que prioriza simplicidade e resistência à adulteração.

Se um alcance de detecção efetivo menor for necessário (para ignorar uma camada de primeiro plano enquanto detecta um alvo mais distante, por exemplo), ele deve ser alcançado mecanicamente reposicionando o sensor mais longe do alvo, ou selecionando um modelo Rechner KAS diferente que inclua ajuste de sensibilidade embutido.

P4: Qual é a frequência de comutação do KAS-80-A12-A-Y5?

A série KAS-80 NORMLINE da Rechner opera com frequência de comutação de 50 Hz — apropriada para detecção de presença/ausência em velocidades moderadas, mas não adequada para contagem de itens individuais de movimento rápido ou detecção de dentes de engrenagem em altas RPM.

Para aplicações que exigem comutação mais rápida, as variantes HighPerformance (HP) da Rechner ou suas séries capacitivas de maior frequência se aplicariam. O limite de 50Hz não é uma preocupação para as aplicações típicas de sensores capacitivos: detecção de nível, confirmação de presença de peças de movimento lento e monitoramento de nível de enchimento operam bem abaixo dessa frequência.

P5: Como o KAS-80-A12-A-Y5 é ensinado a detectar um material específico com a sensibilidade necessária?

A série NORMLINE opera sem sensibilidade ajustável pelo usuário — a configuração de fábrica é otimizada para o alvo padrão de 6mm. Para aplicações onde o material alvo tem uma constante dielétrica menor que a padrão (plásticos secos, madeira, papel) e a distância de detecção efetiva precisa ser verificada, a abordagem é medir a distância de comutação real com o alvo específico nas condições de instalação.

Se a distância real for insuficiente, aproxime o sensor ou especifique um modelo Rechner KAS com ajuste de sensibilidade externo. A confirmação simultânea NA/NF da saída antivalente pode ser usada durante a configuração para verificar a comutação confiável na lacuna de operação pretendida.
