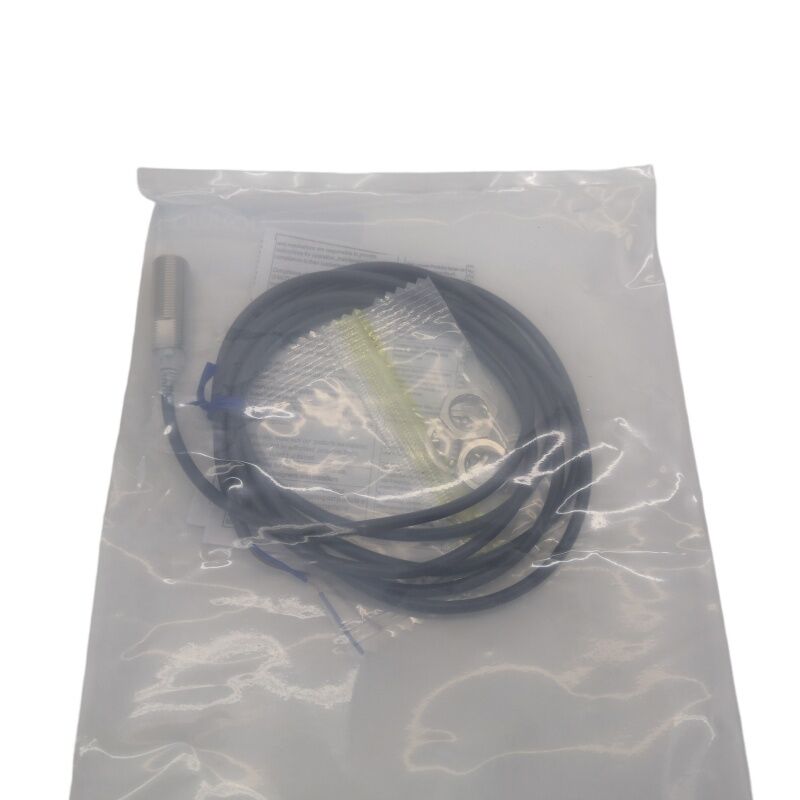

Sensor indutivo de proximidade blindado Omron E2E-X3D1-N M12
Sensor indutivo de proximidade blindado M12, distância de detecção de 3mm, 2 fios DC, Normalmente Aberto, Classificação IP67
Marca: Omron
Série: E2E
Número da peça: E2E-X3D1-N (Também pesquisado como: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Tipo: Sensor indutivo de proximidade - Blindado, Montagem embutida, Cilíndrico M12
Disponibilidade: Em estoque - Envio rápido para todo o mundo
Corpo Compacto. Comprovado em todos os lugares.
O corpo cilíndrico M12 é o tamanho de rosca mais comum em detecção industrial, cabendo em espaços apertados e rosqueando em furos passantes padrão. O Omron E2E-X3D1-N é o sensor indutivo de proximidade blindado padrão da Omron no formato M12, apresentando distância de detecção nominal de 3mm, saída de 2 fios DC e chaveamento normalmente aberto. Ele detecta alvos de metal ferroso sem contato, não gera desgaste e lida com condições ambientais, incluindo névoa de óleo, refrigerante, vibração e lavagem.
Especificações Técnicas
| Parâmetro |
Especificação |
| Série |
E2E |
| Tamanho do corpo |
Cilíndrico M12, roscado |
| Distância de detecção (nominal) |
3 mm |
| Distância de ajuste |
0 a 4,8 mm |
| Blindagem |
Blindado (montagem embutida) |
| Material do alvo |
Metais ferrosos |
| Tipo de saída |
2 fios DC, tipo de polaridade |
| Modo de operação |
NA (Normalmente Aberto) |
| Tensão de alimentação |
10 a 30V DC (nominal: 12 a 24V DC) |
| Consumo de corrente |
13 mA máx. |
| Capacidade de chaveamento |
3 a 100 mA |
| Frequência de resposta |
1.000 Hz máx. |
| Tensão residual |
3V máx. (com carga de 100 mA) |
| Corrente de fuga |
0,8 mA máx. |
| Temperatura de operação |
−25°C a +70°C |
| Grau de proteção |
IEC 60529: IP67 / À prova de óleo |
| Material do corpo |
Latão niquelado |
| Certificações |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Opções de comprimento do cabo |
2M / 5M / 10M (pré-conectado) |
Benefícios do design blindado
A construção blindada foca o campo de detecção eletromagnético para frente através da face do sensor, em vez de irradiar lateralmente. Isso permite a montagem embutida em suportes metálicos, placas ou estruturas de máquinas sem que o metal circundante perturbe o campo de detecção ou cause detecções falsas.
Fiação de 2 fios DC
O design de 2 fios executa o sinal de saída em série com a carga em apenas dois condutores, simplificando a fiação e reduzindo o volume do cabo. Parâmetros chave:
- Capacidade de chaveamento: 3 a 100 mA
- Corrente de fuga: 0,8 mA máx.
Durabilidade ambiental
- Classificação IP67 - à prova de poeira e suporta submersão temporária
- Construção à prova de óleo, resistente à exposição a óleo de corte
- Circuito interno com encapsulamento sólido para resistência à vibração
- Faixa de operação: −25°C a +70°C
- Corpo cilíndrico de latão niquelado para resistência à corrosão
Indicadores LED duplos
- LED vermelho - indica quando a saída está ativa (alvo detectado)
- LED verde - indica energia adequada e faixa de detecção durante a configuração
Aplicações comuns
- Confirmação de presença de peça em CNC e máquinas-ferramenta
- Detecção de posição em transportadores e manuseio de materiais
- Sensores de ferramenta de ponta em células robóticas
- Verificação de componentes em linhas de montagem automotiva
- Detecção de metal em equipamentos de embalagem
Modelos relacionados
| Modelo |
Diferença chave |
| E2E-X3D1-N (este item) |
Pré-conectado, cabo padrão de PVC resistente a óleo, NA |
| E2E-X3D2-N |
Mesma especificação, saída NF (normalmente fechada) |
| E2E-X3D1-M1G |
Conector M12 (arranjo de pinos IEC), NA |
| E2E-X3D1-US |
Versão com certificação UL para aplicações na América do Norte |
| E2E-X3D1-U |
Pré-conectado com cabo de poliuretano (reforçado, resistente a óleo) |
| E2E-X8MD1 |
Corpo M12, não blindado, distância de detecção de 8mm |
Perguntas frequentes
O E2E-X3D1-N pode ser montado embutido em um suporte metálico?
Sim - o design blindado permite a montagem embutida em metal. O campo eletromagnético é focado para frente, de modo que o metal circundante não interfira. Para múltiplos sensores, mantenha um espaçamento mínimo de 30mm lado a lado ou 20mm face a face para evitar interferência.
Qual é o requisito mínimo de corrente de carga e ele funcionará com minha entrada PLC?
O sensor requer uma corrente de carga mínima de 3mA. A maioria das placas de entrada discreta de PLC padrão consome de 5mA a 10mA e funciona sem problemas. O sensor passa até 0,8mA de corrente de fuga quando desligado, o que é tipicamente compatível com hardware de PLC industrial moderno.
Qual é a diferença entre o E2E-X3D1-N e o E2E-X3D1-U?
Ambos compartilham especificações de detecção idênticas. O E2E-X3D1-N usa cabo de PVC resistente a óleo, enquanto o E2E-X3D1-U usa cabo de poliuretano (PUR) que é mecanicamente reforçado para aplicações com flexão repetida, produtos químicos agressivos ou risco de abrasão.
Como ajusto a distância de detecção no E2E-X3D1-N?
Este sensor tem sensibilidade fixa ajustada de fábrica para distância de detecção de 3mm. A distância efetiva pode variar entre 0 e 4,8mm ajustando a distância física entre a face do sensor e o alvo, mas o ganho interno não é ajustável pelo usuário.
O E2E-X3D1-N está listado como descontinuado ou substituído - devo me preocupar com a disponibilidade?
A Omron integrou os modelos DC de 2 fios E2E na série E2E NEXT em outubro de 2022. No entanto, o E2E-X3D1-N continua amplamente estocado em todo o mundo e continua a ser amplamente utilizado como peça de reposição para instalações existentes.
