| Lugar de origem | Alemanha |
| Marca | OMRON |
| Certificação | CE ROHS |
| Número do modelo | E2E-X3D1-M1CJ |

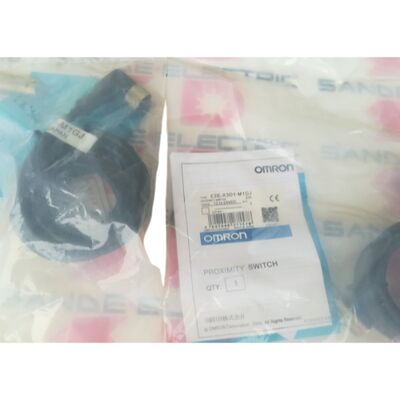

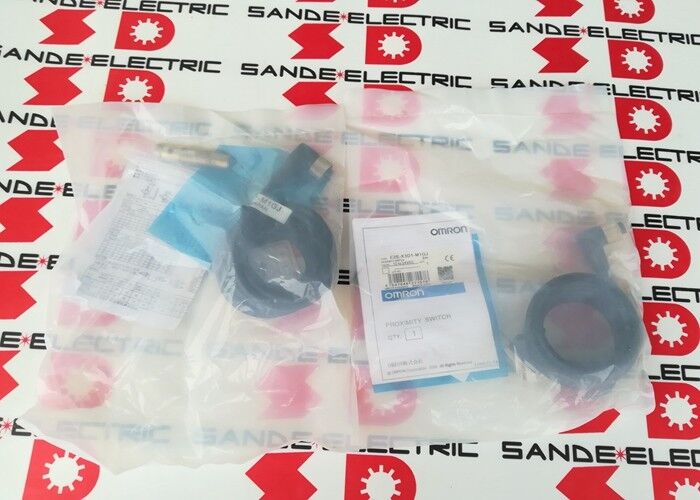

OOmron E2E-X3D1-M1CJis a panel-mount variant of the E2E series M12 shielded proximity sensor — the same sensing element as the standard E2E-X3D1 M12 sensor but configured for installation in a control panel or equipment door rather than a machine frame or bracket.
Quando o sensor M12 padrão se liga directamente a uma estrutura da máquina no ponto de detecção,a versão de montagem do painel é projetada para ser montada num recorte do painel e ligada ao cabo de campo através do conector M12 A-coded, com o sensor orientado para detectar através do painel ou posicionado numa abertura do painel.
O conector M12 A é a interface elétrica distintiva. A-coding is the standard M12 key configuration used for DC sensors and actuators in factory automation — 4-pin M12 A-coded connectors are the dominant interface on Omron's E2E connector-type sensors and are compatible with the vast range of M12 A-coded field cables and T-connectors used in European and global machine automation wiring.
O alinhamento do código A evita o acaso com conectores codificados B (usados para profibus / fieldbus) ou conectores codificados D (Ethernet), eliminando uma fonte comum de erros de fiação de campo.
A saída NO de 2 fios DC proporciona a mesma simplicidade de instalação encontrada em todos os modelos E2E de 2 fios DC: dois fios transportam a alimentação e o sinal,Conectando em série com a carga entre a alimentação positiva e comum.
Com a caixa de montagem do painel e o conector M12, o E2E-X3D1-M1CJ pode ser instalado no painel, conectado ao cabo de campo da frente,e substituído sem perturbar o arnês de fiação fixo da máquina.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 3 mm (± 10%) |
| Ajuste de distância | 0·2,4 mm |
| Alvo padrão | Ferro 12 × 12 × 1 mm |
| Habitação | M12 × 1 mm, blindado |
| Produção | DC 2 fios, NÃO |
| Tensão de alimentação | 12 ⋅ 24 V DC |
| Distância de operação | 10 ̊30V DC |
| Capacidade de comutação | 3 ‰ 100 mA |
| Corrente de vazamento | 0.8 mA no máximo |
| Frequência de resposta | 1 kHz |
| Conexão | Conector com código M12 |
| Instalação | Montagem do painel |
| Classificação IP | IP67 |
Os sensores indutivos montados em painel têm uma função de instalação diferente dos sensores de posição montados em máquinas.Sensores montados em painéis em equipamentos de automação detectam componentes a curta distância através da face do painel presença de pequenos componentes num dispositivo visto através de uma abertura do painel, presença de etiquetas num mecanismo de distribuição montado num painel ou proximidade do alvo num conjunto compacto de dispositivos em linha.
O formato da caixa de montagem do painel permite que o sensor seja instalado e orientado a partir da frente do painel. O hardware de montagem fixa o corpo do sensor no corte do painel.e o conector M12 fornece a conexão de cabo de campo a um definido, localização acessível na superfície do painel.
Para fabricantes de máquinas e integradores de sistemas que projetam equipamentos com layouts de painéis normalizados,O formato do sensor de montagem do painel integra-se de forma limpa na engenharia do painel com um tamanho de furo de montagem definido e localização do conector, consistente em várias unidades.
O circuito de 2 fios de corrente contínua em um conector M12 codificado A reduz a interface para dois fios funcionais fonte positiva (pino 1, marrom) e saída/carga (pino 4, azul) na atribuição padrão de 4 pinos codificados A.Os pinos 2 e 3 do conector M12 de 4 pinos não são utilizados na configuração de 2 fios e são deixados abertos no sensor.
O padrão de conectores codificado M12 A significa que o lado de montagem do cabo é fornecido por qualquer uma das dezenas de fabricantes mundiais de conjuntos de cabos codificados M12 A padrãoMateriais de chapéu de PVC e PUR, com e sem blindagem, em comprimentos de 0,5 m a 15 m.
Esta normalização elimina a dependência de um único cabo de origem e simplifica a gestão de peças sobressalentes em instalações que mantêm vários sensores E2E em várias máquinas.
The 3mm sensing distance of the shielded E2E-X3D1-M1CJ is rated for the standard 12 × 12 × 1mm iron test target — appropriate for detecting small metal components at close range with a defined sensing zone.
A construção blindada focaliza o campo axialmente, o que significa que a zona de detecção é bem definida e previsível. Painéis metálicos adjacentes, hardware de montagem,e componentes vizinhos têm uma influência mínima no ponto de comutação quando a instalação é feita com espaços livres de montagem padrão.
A distância de regulação de 0,24 mm (80% da distância nominal de 3 mm) é a zona de detecção estável que corresponde à variação de temperatura e de tensão.
Para aplicações de montagem de painéis em que o alvo é apresentado num espaço fixo e controlado,A configuração dentro de 1 ∼ 2 mm fornece a margem de detecção máxima possível e a maior confiabilidade em toda a variação de produção tanto na população de sensores quanto no alvo.
P1: Qual é a atribuição do pin codificado M12 A para o E2E-X3D1-M1CJ?
O conector de 4 pinos M12 A-codificado no E2E-X3D1-M1CJ utiliza a atribuição padrão do sensor de CC: Pin 1 (marrom) = fonte de alimentação +V (conectar a +12V24V DC),Pin 3 (azul) = 0V/saída (conectar em série com carga para alimentação comum)Os pinos 2 e 4 não estão ligados para a configuração de 2 fios.
Em conjuntos de cabos de campo M12 com código A, confirmar a correspondência entre a cor e o pin do cabo em função do desenho do pin da norma IEC 60947-5-2, para garantir a ligação correta.
P2: A saída é DC 2 fios este sensor requer uma corrente de carga mínima como outros sensores de 2 fios?
Sim. O circuito de 2 fios de CC requer uma corrente de carga mínima de 3 mA para a saída mudar de forma confiável entre os estados ON e OFF.que exceda este mínimo.
A corrente de vazamento fora de estado de 0,8 mA não deve exceder o limiar de estado de desligamento da entrada do PLC.Fuga de 8 mA sem falso desencadeamento.
P3: O E2E-X3D1-M1CJ pode ser utilizado em equipamentos ao ar livre expostos à chuva?
IP67 abrange a protecção total contra a entrada de poeira e a imersão temporária até 1 metro durante 30 minutos.Jatos de água de alta pressão, lavagem de energia ou imersão prolongada por mais de 30 minutos exigiria classificações IP68 ou IP69K.
Para as instalações de painéis externos em locais protegidos (ambiente IP54), o IP67 proporciona uma margem superior ao requisito mínimo.
Para as instalações externas expostas a condições meteorológicas directas,Verificar a classificação IP do conector M12 na condição de não acoplamento e garantir que o conector do conjunto de cabos ligados também cumpra o requisito de vedação IP67 quando acoplado.
Q4: Para que tamanho de alvo é caracterizada a distância de 3 mm e como um alvo menor afeta o intervalo de detecção?
A distância de 3 mm é nominal para uma placa de ensaio de ferro de 12 × 12 × 1 mm O ferro de cerca de 6 × 6 mm produz aproximadamente 80~85% da distância nominal (2.4×2,55 mm); o ferro de 4 × 4 mm produz aproximadamente 70% (2,1 mm).
Para aplicações de montagem de painéis em que um pequeno componente um alfinete, uma bola ou um estampado seja o alvo de detecção,Verificar a distância de comutação real com o tamanho e o material específicos do alvo antes de finalizar a lacuna entre o sensor e o alvo no projeto do painel..
P5: Pode-se montar vários sensores E2E-X3D1-M1CJ adjacentes uns aos outros no mesmo painel sem interferência mútua?
Os sensores blindados reduzem a suscetibilidade a interferências mútuas em comparação com os tipos não blindados.mas em espaçamento muito próximo lado a lado ?? dentro de cerca de 30?? 40mm face a face para modelos de frequência padrão M12 ?? oscilação simultânea pode causar interferência de sensores adjacentes.
Para matrizes de painéis multi-sensores com espaçamento inferior a 40 mm, as variantes E2E de diferentes frequências da Omron (série E2E-X3D15) permitem que unidades adjacentes operem em diferentes frequências de oscilação,que permitam a instalação em espaços tão próximos quanto 20-25 mm sem interferência.
Verificar o requisito mínimo de espaçamento a partir dos dados de interferência mútua E2E da Omron para a configuração específica.
