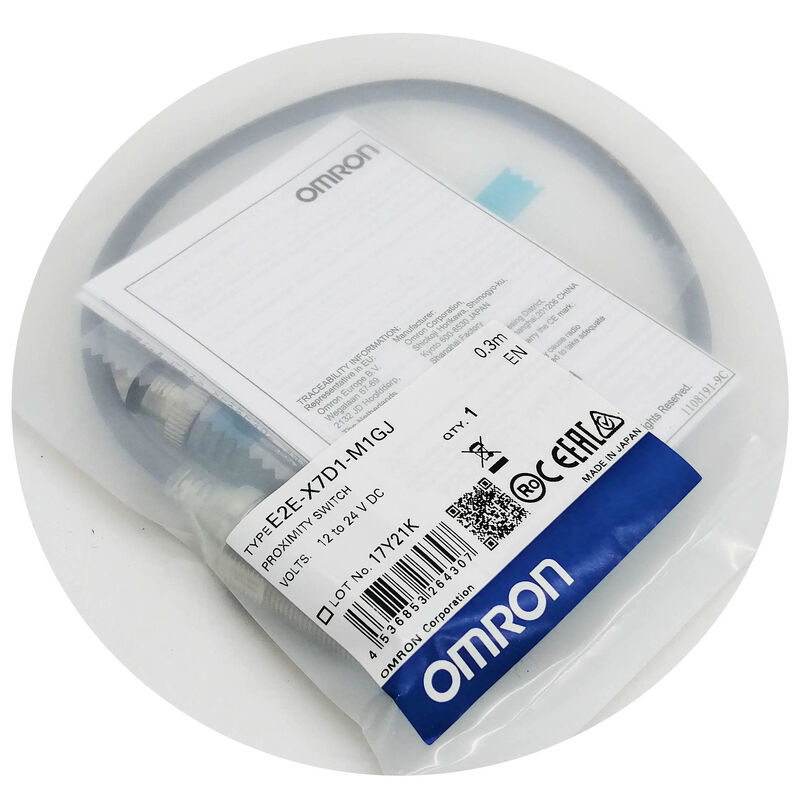

Omron E2E-X7D1-M1GJ. M18 Sensor de Proximidade Indutivo de 7 mm blindado.
Configuração de montagem do painel
O sufixo MJ no E2E-X7D1-M1GJ identifica o fator de forma de montagem do painel com o conector M12.com a janela de detecção virada para fora através da frente do painelEsta é a orientação oposta de um sensor montado na máquina que se insere num suporte com a sua face de detecção destinada a passar alvos.
O desempenho de detecção é idêntico ao da série E2E-X7D1 M18 padrão 7mm, frequência de comutação de 500 Hz, proteção à prova de óleo IP67,Indicadores LED duplos com o fator de forma adaptado à instalação de painéis no equipamento de inspecção da qualidade, módulos de automação compactos, e equipamentos portáteis ou de mesa onde o ponto de detecção se encontra na face do dispositivo.
O conector M12 é montado na parte de trás do painel, mantendo a fiação longe da face de detecção.A normalização do conector M12 significa que a substituição do sensor não perturba a ligação do cabo fixoInstale o novo sensor, reconecte.
Principais especificações
| Parâmetro | Valor |
|---|
| Sensores de distância | 7 mm |
| Ajuste de distância | 0·5,6 mm |
| Fornecimento | 12 ⋅ 24 V DC |
| Produção | DC 2 fios NO |
| Capacidade de comutação | 3 ‰ 100 mA |
| Fugas | 0.8 mA no máximo |
| Frequência | 500 Hz |
| Conector | Código M12 A |
| P.I. | IP67 |
7 mm blindado em M18
A construção blindada focaliza o campo magnético para a frente.permitindo a instalação de descarga em suportes metálicos sem penalização de distância de detecção O M18 blindado a 7 mm é a especificação estabelecida para aplicações que necessitam de uma distância de detecção de 5 ̊7 mm com montagem a jato.O blindagem suprime o campo de franja lateral que causa a falsa detecção quando um sensor não blindado é instalado em metal.
Circuito DC de 2 fios 3 mA Mínimo, 0,8 mA Fugas
O circuito de 2 fios se conecta em série com a carga. Na condição sem alvo: vazamento de 0,8 mA através da carga abaixo do limiar ON das entradas PLC padrão de 24 V (normalmente 5 7 mA mínimo).Em condições de detecção de alvo: fluxos de corrente através da fase de saída e carga da fonte.
Para as entradas de PLC que utilizam 520 mA a 24 V, a corrente de carga mínima de 3 mA garante que o estágio de saída do sensor conduza corretamente quando a entrada do PLC é ligada à carga.Instalar com uma resistência paralela se a impedância de carga for suficientemente alta para que o consumo de corrente caia abaixo de 3mA.
A distância de ajuste de 5,6 mm 80% do nominal de 7 mm é a zona de trabalho confiável.e variação do alinhamento do painel.
Perguntas frequentes
Q1: Que cabo M12 combina com o conector MJ?
Qualquer conector de cabo feminino M12 codificado em A o padrão de conector de campo dominante na automação de fábricas globalmente.e conectores com código X. Para a ligação de 2 fios de corrente contínua, utilizar os pinos 1 (marrom, +V) e 3 (azul, 0V/saída) de um conjunto de cabos M12 A-codificados de 4 pinos padrão. Os pinos 2 e 4 não são utilizados na configuração de 2 fios.
Q2: Qual o intervalo de trabalho que deve ser definido durante a instalação?
Configure a distância física entre a face do sensor e a aproximação do alvo mais próximo em 3,5 mm. Isso mantém o ponto de comutação confortavelmente dentro dos 5 mm.Distância de regulação de 6 mm em toda a gama de temperatura de funcionamento e tensão de alimentação. Confirme que o LED verde ilumina de forma constante no espaço previsto este verifica que o espaço está dentro da zona de configuração confiável.
P3: A faixa de 7 mm aplica-se aos alvos de aço inoxidável?
O aço inoxidável austenítico (grau 304/316) tem um fator de correção de aproximadamente 0,6 ∼0,75 ×, produzindo uma distância de comutação efetiva de aproximadamente 4,2 ∼5,25 mm para este sensor.Isto é dentro do 5Distância de ajuste de 0,6 mm, de modo que a detecção de aço inoxidável é possível se a lacuna de instalação estiver dentro do intervalo de inoxidável efetivo.Verificar sempre a distância de comutação real com o grau de inoxidável específico e a geometria alvo na instalação real.
Q4: Como os LEDs duplos ajudam durante a instalação e operação?
LED verde:Verde constante sem alvo presente confirma que não há superfície metálica a 5,6 mm da face de detecção. Não há interferência acidental nas proximidades.Verde constante quando o alvo está na distância pretendida confirma que a distância está dentro da distância de configuração confiável.
LED vermelho:Ilumina-se quando um alvo entra no campo de detecção, piscando em vermelho durante a aproximação do alvo indica que a lacuna está perto do limite da zona de comutação estável e precisa de ajuste.
P5: A montagem do painel afeta a vedação IP67?
O corpo do sensor mantém a vedação IP67 em qualquer orientação de montagem. O conector M12 atinge a vedação IP67 quando o conector do cabo está totalmente acoplado e bloqueado.o próprio buraco do painel não é uma interface isolada IP67 entre os ambientes dianteiro e traseiro do painelSe, por exemplo, for necessária uma separação do ambiente entre os lados do painel,lavagem na parte da frente com condições limpas na parte traseira pode ser necessária uma vedação adicional ao redor do corpo do sensor no forro do painel.
