válvulas de controlo industriais
>
|
|
| Lugar de origem | Japão |
| Marca | SMC |
| Certificação | CE ROHS |
| Número do modelo | SYJ7320-5YO-01F-Q |

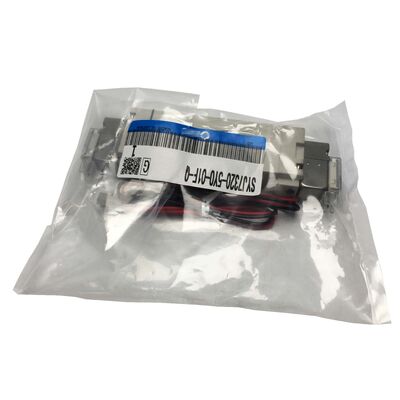

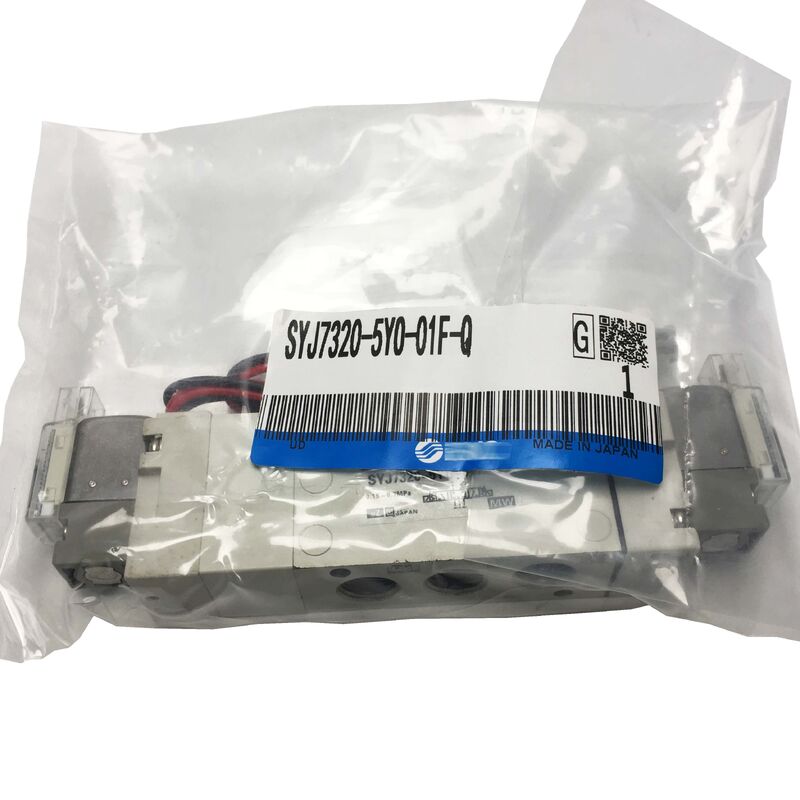

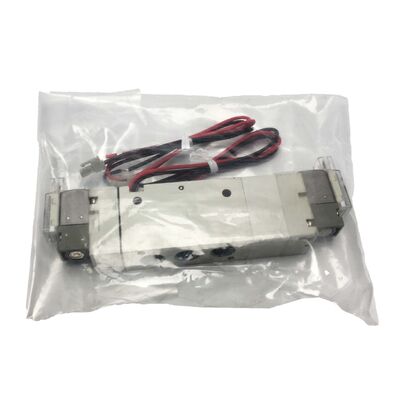

A SMC SYJ7320-5YO-01F-Q é uma válvula solenoide de centro fechado de 5 vias e 3 posições da série SYJ7000 da SMC, renomada por combinar baixo consumo de energia com desempenho de comutação confiável em aplicações de automação industrial.
A configuração de centro fechado de 3 posições garante que, quando ambos os solenoides estiverem desenergizados, todas as portas estarão bloqueadas, permitindo que o atuador conectado mantenha sua posição sem pressão ou exaustão. Este recurso é essencial para aplicações de cilindros que exigem posicionamento em meio curso ou onde o movimento descontrolado durante interrupções de energia representa preocupações de segurança ou de processo.
Com tamanho de porta G1/8, esta válvula compacta é ideal para cilindros de pequeno diâmetro e circuitos pneumáticos com espaço restrito onde corpos de válvula maiores não acomodam a geometria do manifold.
| Parâmetro | Valor |
|---|---|
| Série | SMC SYJ7000 |
| Função da Válvula | Centro fechado de 5 vias e 3 posições |
| Tamanho da Porta (A/B) | Rosca G1/8" |
| Pressão de Operação | 0.15 - 0.7 MPa (piloto interno) |
| Taxa Máxima de Fluxo | 525 L/min |
| Fluxo Nominal (P→A/B) | 0.22 dm³/s (0.792 m³/h) |
| Fluxo Nominal (A/B→EA/EB) | 0.24 dm³/s (0.864 m³/h) |
| Tensão de Controle | 24V DC |
| Consumo de Energia | 0.5 W (solenoide piloto padrão) |
| Tempo de Resposta | ~30 ms |
| Frequência de Comutação | 5 Hz |
| Entrada Elétrica | Terminal DIN sem conector (YO) |
| Luz Indicadora / Supressor de Surto | Não incluído |
| Acionamento Manual | Tipo push não travante |
| Tipo de Exaustão | Exaustão individual da válvula piloto |
| Montagem | Com porta no corpo e suporte |
| Material da Vedação | Borracha |
| Temperatura de Operação | -10 a +50°C |
| Design | Livre de cobre |
| Certificação | CE (sufixo Q) |
A série SYJ7000 apresenta um solenoide piloto de baixa potência com consumo de 0.5W, permitindo o controle direto da saída de relé do PLC sem relés intermediários ou módulos de saída de estado sólido. Isso reduz a complexidade da fiação do painel e elimina potenciais fontes de falha nos circuitos de controle.
A exaustão piloto individual mantém a comutação piloto limpa, independentemente das condições do circuito principal, evitando interferência de contrapressão em circuitos com silenciadores integrados ou contrapressão a jusante.
A construção da vedação de borracha lida com serviço de ar comprimido lubrificado ou não lubrificado padrão, enquanto o design livre de cobre garante compatibilidade com condições mais amplas de qualidade do ar, sem risco de formação de compostos de acetileno.
A designação elétrica YO indica que esta válvula é enviada com uma câmara de terminal DIN sem conector pré-atado. O terminal DIN aceita conectores padrão DIN 43650 Forma A (EN175301-803), que os usuários conectam e instalam em campo. Nenhum LED indicador integrado ou supressor de surto de tensão embutido está incluído.
Esta configuração é ideal para construtores de painéis que utilizam fiação padronizada com conectores de solenoide tipo DIN, permitindo a conexão direta de conectores DIN pré-conectados sem gerenciamento de cabos. Para instalações que exigem proteção contra surtos, considere a variante YOZ com supressor de surto não polar.
Quando ambos os solenoides estão desenergizados, o carretel bloqueia todas as cinco portas — alimentação, ambas as portas de trabalho (A e B) e ambas as portas de exaustão. O atuador conectado mantém sua posição, nem estendendo nem retraindo, ao contrário das válvulas de 2 posições que retornam a uma extremidade do curso quando desenergizadas.
Não. O sufixo YO indica ausência de luz indicadora e supressor de surto. Para aplicações onde transientes indutivos podem afetar as entradas do PLC ou eletrônicos próximos, considere a variante YOZ com supressor de surto não polar.
A SYJ7320-5YO-01F-Q é especificamente a variante com porta no corpo e suporte — as portas são acessadas diretamente no corpo da válvula através de conexões roscadas G1/8. Para instalação em manifold com montagem em base, um sufixo diferente na série SYJ7000 é necessário.
O terminal YO usa a interface padrão DIN 43650 Forma A (EN175301-803 Forma A), um dos formatos de conector de solenoide industrial mais comuns. O conector não está incluído e deve ser adquirido separadamente.
A série SYJ7000 usa um design piloto operado de baixa potência (solenoide de 0.5W) adequado para controle direto do PLC. A série SY7000 apresenta uma arquitetura interna diferente com maior capacidade de fluxo, mas geralmente maior consumo de energia. A SYJ7000 é preferida para operação direta por PLC e eficiência energética; a SY7000 é adequada onde o fluxo máximo é o principal.
