| Lugar de origem | Bulgária |
| Marca | Festo |
| Certificação | CE ROHS |
| Número do modelo | CRSMEO-4-K-LED-24 |

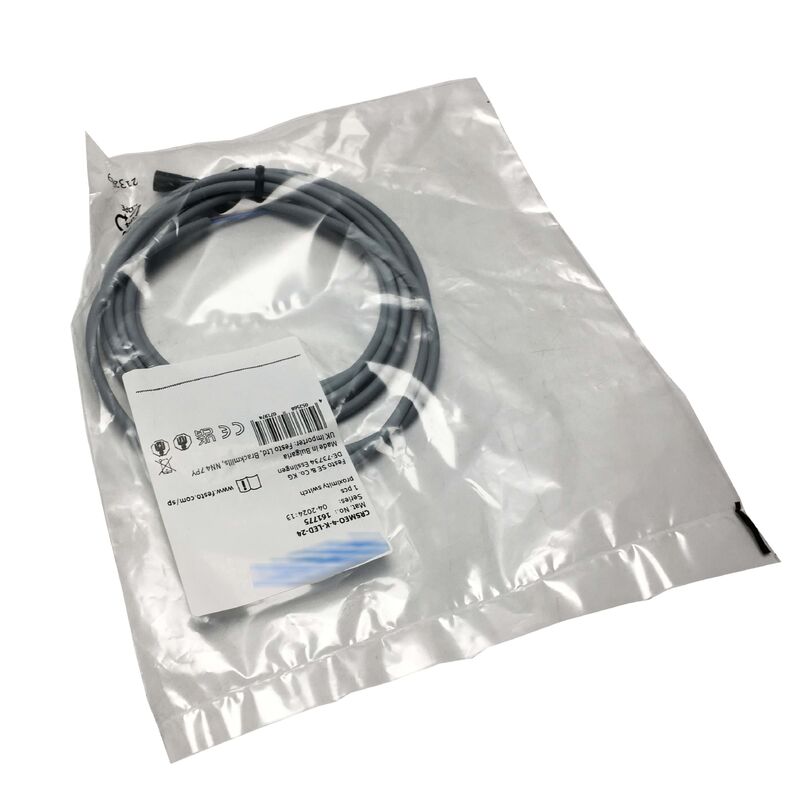

OFesto CRSMEO-4-K-LED-24is a magneto-resistive reed proximity sensor from Festo's CRSMEO series, designed specifically to detect the position of magnetic pistons inside pneumatic cylinders. É um sensor de proximidade magneto-resistivo da série CRSMEO da Festo, projetado especificamente para detectar a posição de pistões magnéticos dentro de cilindros pneumáticos.
Ele monta-se no T-slot ou sulco dos atuadores Festo, alinha-se com o anel magnético de passagem incorporado no pistão,e muda quando o campo magnético excede o limiar de detecção confirmando end-of-stroke ou posições intermediárias sem qualquer contacto físico com o próprio pistão.
A designação "CRSMEO" sinaliza a especificação resistente à corrosão que distingue este sensor das variantes da série SMEO padrão.
Construção de material livre de cobre e PTFE satisfaz as especificações de materiais de ambiente de fabricação de alimentos e farmacêutica.onde tanto a contaminação de cobre quanto a contaminação de partículas de PTFE são preocupações reguladas.
A casa de polipropileno e a seleção de componentes resistentes à corrosão em todo o corpo do sensor tornam-no adequado para uso em zonas de lavagem, ambientes de limpeza ácida,e instalações adjacentes de contato com alimentos onde os plásticos e revestimentos de sensores padrão seriam restritos.
At 800 Hz freqüência de comutação máxima,O CRSMEO-4-K-LED-24 responde muito mais rápido do que qualquer atuador pneumático prático pode mover..
A corrente de saída máxima de 500 mA é generosa para um sensor de posição e permite que ele dirija luzes de indicador, bobinas de relay ou cartões de entrada PLC diretamente sem preocupações com a carga de corrente de ventilador.
O cabo integrado de 2,5 m (sufixo K no número da peça) é uma escolha de design deliberada para a montagem de cilindros pneumáticos: o corpo do sensor fica perto do cilindro,O cabo rota de volta para o gabinete de controlo., e um cabo fixo evita as falhas de vibração do conector que às vezes afetam sensores do tipo conector em aplicações pneumáticas de alto ciclo.
O indicador LED dá confirmação visual imediata do estado do sensor durante a comissionamento da máquina e a detecção de falhas sem a necessidade de um instrumento.
| Parâmetro | Valor |
|---|---|
| Princípio de medição | Reed resistente ao magnético. |
| Tensão de alimentação | 12 ⋅ 30 V DC (24 V nominal) |
| Produção | Contacto bipolar, não. |
| Frequência máxima de comutação. | 800 Hz. |
| Corrente de saída máxima | 500 mA |
| Capacidade de comutação máxima (DC) | 10W |
| Cabos | Três núcleos, 2,5 m integrados. |
| Material de habitação | PP (polipropileno) |
| Classificação IP | IP67 |
| Temperatura de funcionamento | -20°C a +60°C |
| Projeto | Sem carbono, sem PTFE. |
| Indicador LED | Mudança de status |
| Forma | Silíndrico e liso. |
| Festo Parte No. | 161775 |
Os sensores Reed funcionam detectando o campo magnético do ímã do pistão quando o pistão se aproxima da posição do sensor no furo do cilindro.A força do campo magnético atravessa o limiar que fecha o contato do canteiro..
A variante magneto-resistiva usada na série CRSMEO tem uma sensibilidade melhorada e características de comutação mais definidas em comparação com os designs mais antigos baseados em cana.O que se traduz em posições de comutação mais precisas e repetíveis ao longo da vida operacional do cilindro..
The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.
Na produção de alimentos, bebidas e produtos farmacêuticos, certos materiais são restritos perto de zonas de contacto com produtos pelos padrões de higiene e regulamentos da indústria.O cobre e suas ligas podem contaminar produtos alimentares.As partículas de PTFE de gaskets ou revestimentos podem quebrar e aparecer em produtos regulados.
A série CRSMEO' Cu-free, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production areaMesmo sob condições de lavagem ou contato incidental.
Q1: Qual série de cilindros Festo é compatível com o CRSMEO-4-K-LED-24?
O sensor CRSMEO-4 é projetado para a série de cilindros redondos e cilindros de perfil da Festo que incluem um pistão magnético e um C-slot ou groove para montagem de sensor.
Famílias de cilindros compatíveis incluem o DZF, DZH, DSBC, DSNU, DSNUP, e outras séries de cilindros padrão Festo que especificam a montagem de ganchos de sensor.
O "4" no número da peça refere-se ao factor de forma do sensor e à sua compatibilidade com o sulco.
O configurador de produto e a documentação do cilindro da Festo confirmarão qual fator de forma específico do sensor aplica-se a cada série de cilindros.
P2: O indicador LED está sempre ativo, ou só quando o sensor é acionado?
O LED muda de estado quando a saída de comutação é ativada. Ilumina quando o sensor detecta o ímã do pistão e o contato NO fecha.Desliga quando o pistão se afasta e o contato se abre..
Isto fornece confirmação visual direta do status de detecção durante a instalação: o técnico posiciona o sensor no sulco do cilindro, move o cilindro para o final do curso por mão ou comando,and confirms LED illumination to verify correct sensor placement and magnetic coupling before locking the sensor in position (e confirma a iluminação do LED para verificar a colocação correta do sensor e o acoplamento magnético antes de bloquear o sensor em posição).
Q3: O CRSMEO-4-K-LED-24 pode ser usado com cilindros não-Festo que tenham um C-slot?
Sim, eu... provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.
A Festo publica as dimensões de montagem do CRSMEO-4 e o campo magnético mínimo necessário; compare-as contra a especificação de groove do cilindro alvo e a especificação do ímã de pistão.O sensor em si não é electricamente ou logicamente exclusivo para cilindros Festo..
Q4: O que é o significado da saída bipolar, e como isso afeta a fiação?
Bipolar neste contexto significa que o contato de canalizações de corrente em ambas as polaridades ∙ o sensor não tem um requisito direcional para a polaridade de DC aplicada em sua saída.Isto significa que o sensor pode ser ligado a circuitos de entrada PLC de estilo PNP ou NPN como um simples fechamento de contato.Sem a eletrónica do sensor a impor um requisito de direcção de corrente.
O cabo de 3 núcleos carrega o fornecimento positivo, o fornecimento negativo e a saída switched. Consultar o wiring diagram in Festo's CRSMEO series documentation for the specific conductor assignment of the 2.5 metros de cabo..
Q5: What maintenance does the CRSMEO-4-K-LED-24 require over its service life? Q5: Que manutenção o CRSMEO-4-K-LED-24 requer durante a sua vida útil?
Os sensores Reed são dispositivos de contato passivo sem eletrônicos no próprio elemento de comutação, dando-lhes uma vida útil muito longa sob condições normais de operação.
The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.
A limpeza periódica do corpo do sensor e do ponto de entrada do cabo em ambientes de lavagem impede a entrada de produtos químicos ao redor do selo do cabo. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
