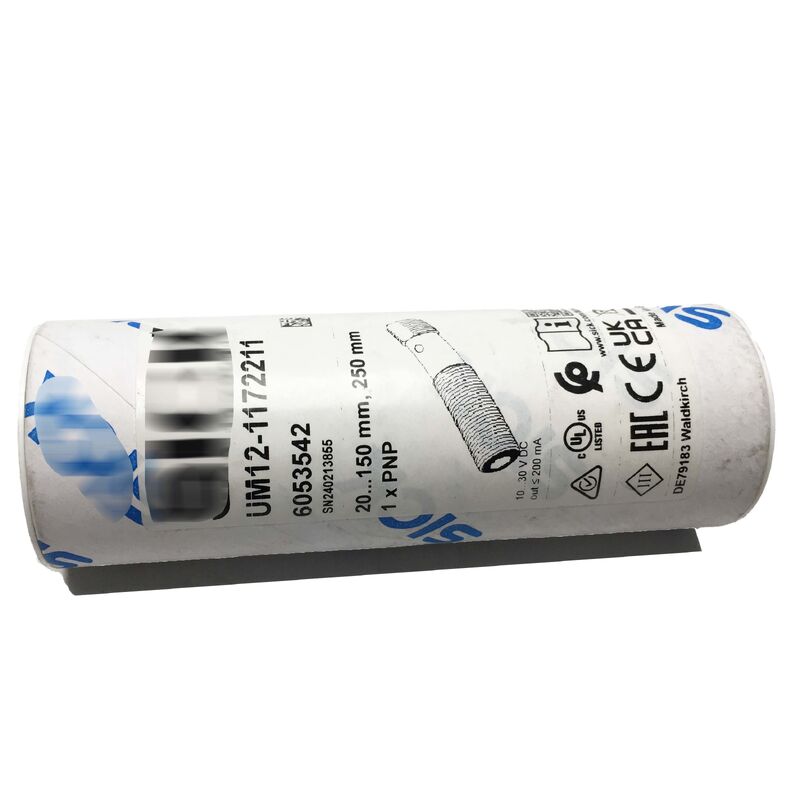

UM12-1172211 SICK Sensor Ultrassônico UM121172211 Novo e selado

SICK UM12-1172211∙ Sensor de Distância Ultrasônico ∙ M12 Barril roscado, 20 ∙ 150mm, PNP NO, 10 ∙ 30V DC, 30Hz, IP65/67

Resumo

OSICK UM12-1172211A tecnologia de detecção ultra-sônica comprovada da SICK é incorporada numa caixa de barril com rosca M12 ∙ um factor de forma dominado por sensores de proximidade indutivos e capacitivos.

Com 55,1 mm de comprimento corporal, isto é realmente compacto para uma unidade ultra-sônica,e o fio M12 × 1 significa que é montado diretamente nos mesmos furos de instalação de 12 mm utilizados para sensores de proximidade convencionais do cano sem adaptadores ou suportes personalizados.

O intervalo de operação de 20-150 mm abrange as tarefas de detecção de curto alcance para as quais os sensores ultra-sônicos são cada vez mais preferidos: detecção de nível em pequenos recipientes, presença de peças em espaços estreitos de transportador,Detecção de objetos independentemente do material da superfície ou da cor.

Este último ponto merece destaque, quando um sensor indutivo responde apenas ao metal e um sensor fotoelétrico pode ser enganado por objetos transparentes ou de superfície de espelho.O UM12 reflete o som de praticamente qualquer coisa sólida ou líquida dentro de seu feixe, tornando a independência material uma verdadeira vantagem da aplicação e não uma alegação de comercialização.

A uma frequência de transmissão de 380 kHz, o UM12 opera na extremidade superior da faixa de frequências dos sensores ultrassônicos industriais.Uma frequência mais elevada significa um feixe sonoro mais estreito e uma resolução espacial mais fina A resolução de.069mm reflete isto.

A frequência de comutação a 30 Hz é adequada para a maioria das tarefas de detecção de peças e de detecção de nível das máquinas de produção,embora as aplicações que exigem a detecção de objetos que passam rapidamente devem verificar isso contra a taxa de ciclo esperada.

A compensação de temperatura do SICK funciona internamente e continuamente,Manter a especificação de precisão de ± 1% válida em toda a gama de funcionamento de −25°C a +70°C, sem exigir calibração de campo conforme a temperatura do ambiente muda;.

Isto é importante nos pisos de produção onde a temperatura ambiente pode variar significativamente entre as condições do turno noturno e do pico de produção.

Principais especificações

Ultra-sônicos versus Proximidade Convencional

Os sensores indutivos e capacitivos dominaram a detecção de proximidade do barril M12 devido à sua simplicidade e baixo custo.Os sensores capacitivos são influenciados pela umidade e pelos materiais próximos.

O UM12 adiciona medição ultrasônica ao formato M12 sem nenhuma dessas restrições ¢ o sensor mede o tempo de voo da onda sonora refletida, que funciona igualmente bem com vidro, borracha,espuma, materiais granulares ou superfícies líquidas.

A supressão de fundo é incorporada no UM12 através da configuração do ponto de comutação de 150 mm do sensor:Os objetos que ultrapassam o limiar fixado não desencadeiam a saída, mesmo que estejam dentro do alcance físico do feixe sonoro., permitindo que o sensor ignore uma correia transportadora ou superfície de montagem que fica atrás do objeto alvo.

Esta supressão de fundo é inerente à lógica de comutação baseada na distância, em vez de uma função separada para configurar.

IP65/67 e considerações de instalação

A dupla classificação IP65 e IP67 significa que o UM12 lida tanto com jatos de água (IP65) como com uma breve imersão até 1 m de profundidade (IP67).

A caixa de latão niquelado resiste aos produtos químicos de lavagem comuns na transformação de alimentos e ambientes farmacêuticos,e a face do transdutor epóxi de espuma / vidro PUR tolera a umidade e a condensação típicas das áreas de produção refrigeradas.

A proteção contra polaridade inversa e a proteção contra sobrecarga de curto-circuito protegem o transistor de saída contra erros de fiação durante a instalação,evitar o modo de falha comum de um sensor mal ligado num cenário de mudança de painel.

Perguntas frequentes

P1: O UM12-1172211 pode detectar objetos transparentes, como garrafas de vidro ou filme transparente?

Sim, os sensores ultra-sônicos detectam o som refletido em vez da luz, por isso a transparência não é um fator.

Vidro, garrafas PET transparentes, filme de polietileno,e superfícies líquidas refletem todos os pulsos ultrassônicos de forma confiável, desde que o objeto esteja dentro da faixa de operação de 20-150 mm e apresente uma superfície suficientemente grande em relação ao diâmetro do feixe a essa distância.

Esta é uma das principais razões pelas quais os sensores ultra-sônicos são especificados para a detecção de recipientes de vidro em linhas de enchimento onde os sensores fotoelétricos produzem resultados não confiáveis.

P2: Qual é a distância mínima de detecção, e o que acontece se um objeto estiver mais perto que 20 mm?

O mínimo de 20 mm reflete a zona cega do sensor a distância na frente da face do transdutor onde o pulso transmitido ainda não foi totalmente resolvido antes de o sensor começar a ouvir o eco.

Os objetos mais próximos de 20 mm não são detectados de forma fiável; o sensor pode não ligar ou produzir saída errática nesta zona.

Para aplicações em que o alvo se aproxima regularmente de menos de 20 mm, deve ser selecionado um intervalo ou princípio de detecção do sensor diferente.

P3: Como funciona a compensação de temperatura e está activa o tempo todo?

A velocidade do som no ar muda aproximadamente 0,17% por mudança de temperatura.

Sem compensação, um sensor calibrado a 20°C produziria erros significativos de faixa a 5°C ou 40°C.

O circuito de compensação de temperatura interna do UM12 ajusta continuamente o cálculo do tempo de voo com base numa medição de temperatura interna.mantendo a precisão de ± 1% válida no intervalo completo de −25°C a +70°C.

Esta compensação está sempre activa e não requer configuração do utilizador.

Q4: O que mostra o sistema de indicadores de 2 LED durante o funcionamento normal?

Os dois LED indicam o estado de funcionamento e o estado de saída.enquanto o segundo LED muda de estado quando a saída de comutação é ativada ?? confirmando que um objeto é detectado dentro da distância de comutação definida.

Esta disposição de dois LED permite ao instalador verificar a detecção sem um instrumento de ensaio externo,que é útil durante o comissionamento, quando o sensor está a ser posicionado para alcançar o ponto de comutação correto para a aplicação.

P5: O UM12-1172211 tem um conector M12 de 4 pinos qual é a atribuição padrão do pin?

Em um sensor PNP M12 de 4 pinos, a atribuição padrão de pinos segue a convenção da indústria: Pin 1 = +V de alimentação (marrom), Pin 3 = 0V/GND (azul), Pin 4 = saída de comutação PNP (preto).Pin 2 não está ligado na versão de saída única.

O conector masculino M12 de 4 pinos no sensor combina com um cabo de tomada feminino M12 de 4 pinos padrão,que está amplamente disponível como um conjunto pré-fabricado em vários comprimentos na maioria dos fornecedores de automação industrial.
