E2E-X18ME1-M1 Sensor de Proximidade Cilíndrica OMRON
Visão geral do produto

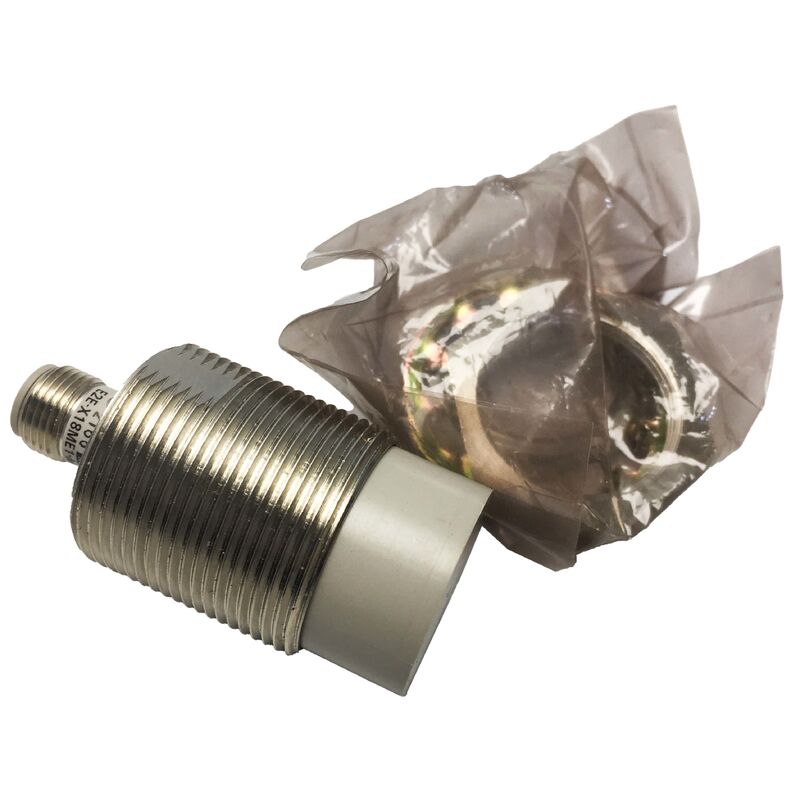

Omron E2E-X18ME1-M1- Sensor de Proximidade Indutivo M30 Desprotegido, Distância de Detecção de 18 mm, NPN NO, Conector M12, DC 3-Wire, IP67, Série E2E
Número da parte:E2E-X18ME1-M1
Número da peça alternativa:E2EX18ME1M1
Fabricante:Omron Corporation (Japão)
Categoria do produto:Sensor de proximidade indutivo
Série:Série Omron E2E
Código UNSPSC:41110000
Especificações essenciais
| Parâmetro |
Valor |
| Tamanho do corpo |
M30 (30 mm de cilindro com rosca) |
| Tipo de detecção |
Indutor (eletromagnético) |
| Tipo de montagem |
Com um diâmetro não superior a 50 mm |
| Sensores de distância |
18 mm |
| Objeto de detecção padrão |
Placas de ferro de 30 × 30 × 1 mm |
| Configuração de saída |
3 fios de corrente contínua, NPN, abertos normalmente (NÃO) |
| Conexão |
Conector metálico de 4 pinos M12 |
| Tensão de alimentação |
10-30 VDC (12-24 VDC nominal) |
| Corrente de carga |
5 a 300 mA |
| Frequência de resposta |
100 Hz no máximo. |
| Classificação de protecção |
IP67 |
| Temperatura de funcionamento |
-40 a +85°C |
| Material de habitação |
Outros, de ferro ou aço |
| Detecção do material da superfície |
Polímero PBT termoplástico |
| Viagem Diferencial |
10% no máximo da distância de detecção |
| Resistência ao isolamento |
50 MΩ min. (a 500 VDC) |
| Força dielétrica |
4,000 VAC, 50/60 Hz durante 1 minuto. |
| Resistência à vibração |
10 a 55 Hz, amplitude de 1,5 mm, 2 horas cada em X/Y/Z |
Descrição do produto
OOmron E2E-X18ME1-M1é um sensor de proximidade indutivo sem blindagem de corpo M30 com um alcance de detecção de 18 mm e saída NPN Normalmente Aberta, a maior configuração padrão da série E2E da Omron,com um diâmetro superior a 50 mm,.
A variante de conector pré-cableado M12 (sufixo M1) torna a instalação e a substituição simples: o sensor é instalado em qualquer furo roscado M30 × 1,5 ou furo de suporte de 30 mm,o conector é ligado a um cabo de 4 pinos M12 padrão, e a saída NPN se conecta diretamente às entradas compatíveis com NPN da maioria dos PLCs e controladores industriais sem circuitos adicionais.
A série E2E prioriza a fiabilidade de campo em temperaturas extremas, contaminação,e ambientes de vibração condições em que um sensor pode funcionar continuamente durante anos enquanto está exposto ao fluido de corte, spray de refrigerante, enxame metálico e vibração mecânica.
Princípio de detecção
O E2E-X18ME1-M1 gera um campo eletromagnético de alta frequência a partir de uma bobina embutida atrás da face de detecção.As correntes de redemoinho são induzidas na superfície do alvo. Estas correntes tiram energia do campo oscilante., amortecendo a amplitude do oscilador.
O circuito eletrônico do sensor detecta esta amortecimento e muda o transistor de saída NPN de OFF para ON quando a amortecimento excede o limiar de comutação.Este mecanismo de detecção é sem contacto e sem desgaste mecânico. O sensor não tem partes móveis na sua função de detecção..
Material alvo e considerações de distância
A especificação de 18 mm é medida com o objeto padrão de detecção da Omron: uma placa de ferro plano de 30 × 30 × 1 mm. As distâncias de detecção do mundo real dependem de:
- Tamanho do alvo:Alvos menores produzem menos amortecimento de corrente turbulenta e o limite de velocidade a uma distância menor
- Material alvo:Os metais não ferrosos (alumínio, cobre, latão) geram correntes de redemoinho com diferentes eficiências e serão detectados a distâncias mais curtas
- Espessura do alvo:Folha ou folha de metal muito fina reflete menos energia do que o padrão de ferro de 1 mm
Cablagem e saída
O conector M12 de 4 pinos segue a atribuição padrão de pinos da Omron: Pin 1 (+ fonte de V), Pin 3 (0V comum), Pin 4 (sinal de saída NPN).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Perguntas Frequentes
Q1: O sensor não está blindado
Os sensores de proximidade não blindados exigem uma distância mínima entre o cano do sensor e qualquer estrutura de montagem de metal ferroso circundante.O espaço livre lateral mínimo do metal circundante é normalmente igual ao dobro do diâmetro do cano (60 mm de cada lado)Se for necessária uma montagem em metal, a variante blindada (E2E-X10ME1-M1, com distância de detecção de 10 mm) é a escolha correta.
P2: O E2E-X18ME1-M1 pode detectar alumínio ou outros metais não ferrosos?
Sim, mas em distâncias de detecção mais curtas. Para o alumínio, a distância de detecção efetiva é tipicamente de 40-60% do valor do ferro (aproximadamente 7-11mm). Para cobre e latão, é ainda mais curto (25-40%).A distância de funcionamento deve ser definida de forma conservadora em relação ao intervalo eficaz reduzido.
P3: O sensor é classificado IP67. Pode ser usado em um ambiente de lavagem com limpeza a alta pressão?
IP67 cobre a imersão até 1 metro durante 30 minutos, o que excede as condições de salpicamento, névoa e enxaguamento a baixa pressão.IP67 não abrange os jatos de água de alta pressão sustentados ¢ que exigiriam uma classificação IP69KPara inundações de líquidos de arrefecimento e pulverização de máquinas-ferramenta típicas, IP67 é adequado.
P4: Existe uma faixa de histerese de 10%? O que isso significa para a instalação?
A histerese significa que o ponto de ligação e o ponto de desconexão estão a distâncias ligeiramente diferentes. O alvo deve afastar-se em aproximadamente 10% da distância de detecção (cerca de 1.8 mm) para além do ponto de ligação antes da saída ser desligadaIsto impede a conversação e garante um sinal de saída limpo e estável.
P5: O cabo de saída pode ser estendido e, em caso afirmativo, até que ponto?
O E2E-X18ME1-M1 usa um conector M12; os cabos de extensão são itens industriais padrão.O cabo de saída pode teoricamente ser alargado até 100 metros sem degradação do desempenhoPara a maioria das instalações de piso de fábrica com extensões de até 20 a 30 metros, não são necessárias precauções especiais.
