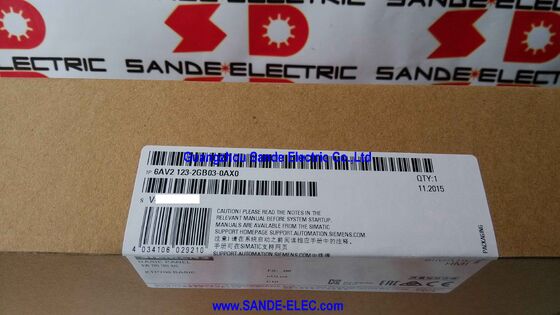

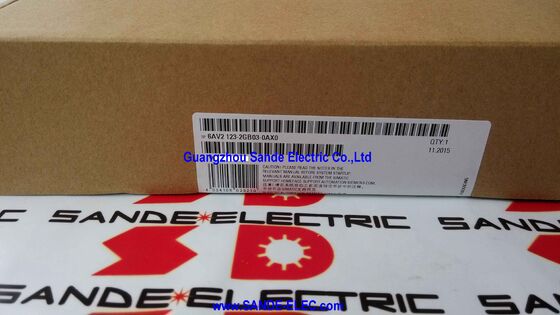

SIMATIC HMI, painel básico, chave e toque 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0

Siemens 6AV2123-2GB03-0AX0 | Painel Básico SIMATIC HMI KTP700 — 7" TFT / 800×480 / Touch + 8 Teclas / PROFINET / 24V DC / IP65

IHM compacta que faz mais do que promete

O 6AV2123-2GB03-0AX0 é o KTP700 Basic - HMI básico de 7 polegadas da Siemens da linha SIMATIC Basic Panel. "Nível básico" na família SIMATIC HMI não significa baixa capacidade para a classe de aplicação alvo. Para uma máquina autônoma, uma célula de produção compacta ou uma pequena unidade de processamento, o KTP700 Basic oferece tudo o que é necessário: uma tela sensível ao toque colorida e nítida, teclas de função táteis para as operações mais utilizadas, comunicação PROFINET com o PLC da máquina e 10 MB de memória para armazenar as telas, alarmes e receitas para um projeto completo de visualização da máquina.

A designação "KTP" codifica o modo de operação: Tecla e Painel de Toque. A tela sensível ao toque controla a navegação na tela, a entrada de dados e o pressionamento de botões gráficos. As 8 teclas de função ao longo da borda inferior dão ao operador acesso físico direto aos comandos mais importantes da máquina – partida, parada, seleção de modo e reconhecimento de alarme – sem navegar pelos menus da tela sensível ao toque. Em um ambiente de fábrica barulhento, onde os operadores podem usar luvas ou manusear peças, a resposta tátil de uma tecla de função física é detectada de forma confiável de uma forma que um painel somente de toque às vezes não é.

PROFINET conecta o painel a um SIMATIC S7-1200, S7-300, S7-400 ou outro PLC compatível com PROFINET. O painel também pode se comunicar via Modbus TCP/IP e EtherNet/IP — a mesma interface RJ45 lida com todos os três protocolos, reduzindo a fiação a um único cabo Ethernet do painel ao switch de rede.

Especificações principais

Integração do Portal TIA – Configuração básica do WinCC

O 6AV2123-2GB03-0AX0 é configurado no Siemens TIA Portal usando WinCC Basic V13 ou posterior. A visualização do projeto do TIA Portal gerencia o projeto da IHM junto com o programa do CLP em um único ambiente de desenvolvimento – tags compartilhados, classes de alarme e textos do projeto são definidos uma vez e usados ​​no programa do CLP e nas telas da IHM.

O mapeamento das variáveis ​​de comunicação entre a memória do CLP e o display da IHM é automático quando o CLP e a IHM são configurados no mesmo projeto do TIA Portal.

Perguntas frequentes

Q1: O KTP700 Basic pode se comunicar com um PLC S7-300 ou S7-400, bem como com um S7-1200?

Sim. O KTP700 Basic suporta comunicação com PLCs SIMATIC S7-1200, S7-1500, S7-300 e S7-400 através de PROFINET. Ele também suporta Modbus TCP/IP e EtherNet/IP para comunicação com CLPs não-Siemens. O tipo de PLC é configurado na visualização de dispositivos e rede do TIA Portal quando o projeto do painel é criado.

Q2: O KTP700 Basic suporta instalação vertical?

Sim. O painel oferece suporte às orientações horizontal (paisagem) e vertical (retrato). A orientação do conteúdo de exibição é configurada nas configurações do projeto WinCC. Confirme a orientação de instalação do painel no TIA Portal antes de configurar o painel para garantir que o layout da tela corresponda à instalação física.

Q3: Para que é usada a porta USB no 6AV2123-2GB03-0AX0?

A porta USB Tipo A suporta carregamento de projetos via unidade USB (baixando o projeto de IHM configurado para o painel sem conexão de rede), backup de dados, atualizações de firmware e conexão com dispositivos USB externos, como leitores de código de barras ou impressoras. Ele não fornece comunicação host USB para PLCs.

Q4: A tela do KTP700 Basic escureceu, mas o PLC está funcionando. O que deve ser verificado?

A tela pode ter entrado no modo de economia de energia (o escurecimento da tela após um período de inatividade configurado é uma configuração padrão do WinCC). Toque na tela ou pressione qualquer tecla de função para ativá-la. Se o display não responder, verifique a tensão de alimentação de 24 Vcc no conector de alimentação do painel. Se o fornecimento for confirmado como bom, a retroiluminação LED pode ter falhado — a vida útil da retroiluminação LED é de aproximadamente 50.000 horas; um painel em operação contínua por vários anos pode ter atingido o fim da vida útil da luz de fundo.

Q5: Qual é a versão mínima necessária do TIA Portal para configurar o 6AV2123-2GB03-0AX0?

O KTP700 Basic 6AV2123-2GB03-0AX0 requer WinCC Basic V13 ou STEP 7 Basic V13 como versão mínima do software de configuração. Versões posteriores do TIA Portal (V14, V15, V16, V17, V18, V19, V20) também são compatíveis. Versões anteriores do TIA Portal ou o software flexível legado WinCC não suportam esta geração de painel.
