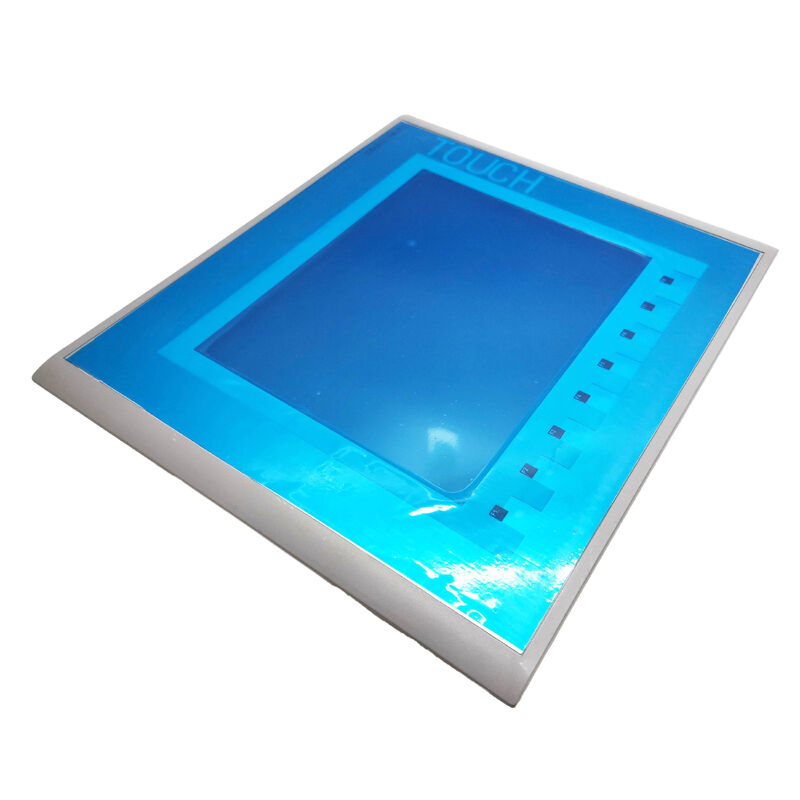

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 Painel HMI Novo Original

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — TFT de 10,4" 640×480, 256 Cores, Teclado/Toque, MPI/PROFIBUS DP, 24V DC, IP65

Visão Geral

O Siemens 6AV6647-0AE11-3AX0 é o KTP1000 Basic Color DP — um painel de interface homem-máquina de 10,4 polegadas da linha SIMATIC Basic Panel da Siemens, projetado para estações operadoras industriais onde um display colorido e operação por toque e teclado são necessários com conectividade a sistemas de CLP baseados em MPI ou PROFIBUS DP.

É a variante PROFIBUS DP da série KTP1000 Basic; a variante PROFINET correspondente possui um número de peça diferente.

O "Basic" na designação do painel reflete sua posição na hierarquia SIMATIC HMI: ocupa o nível de entrada do portfólio de painéis da Siemens, abaixo da linha Comfort Panel, mas oferece as funções HMI essenciais que a maioria das estações operadoras em nível de máquina necessita: exibição de valores de processo, indicação de alarmes, gerenciamento de receitas, relatórios e tendências, através de um ambiente de configuração que compartilha a mesma ferramenta de software WinCC que os painéis de ponta.

Essa abordagem de configuração compartilhada significa que um projeto iniciado em um KTP1000 Basic pode ter seu design de tela migrado para um Comfort Panel com relativamente pouco retrabalho, caso os requisitos aumentem.

Com 10,4 polegadas, o KTP1000 se encaixa naturalmente em painéis de controle de máquinas onde o operador precisa ver múltiplos valores de processo simultaneamente — o status de zona de um sistema de esteira, a contagem de produtos e a velocidade de uma máquina de embalagem, ou as posições dos eixos e o status do programa de uma máquina-ferramenta — sem a necessidade de rolar por várias telas.

A resolução de 640×480 pixels neste tamanho de display oferece legibilidade confortável de texto e gráficos em iluminação industrial ambiente típica, sem brilho adicional além das configurações de fábrica do painel.

A combinação de uma linha de 8 teclas de função abaixo do display com capacidade total de tela sensível ao toque no próprio display oferece aos operadores dois modos de interação para o mesmo painel.

A operação por teclado é preferida em ambientes onde luvas são usadas ou onde a vibração dificulta o toque preciso; a interação por tela sensível ao toque é mais rápida para entrada de parâmetros e navegação quando as condições de acesso do operador são limpas e estáveis.

Qualquer um dos modos pode controlar a interface completa independentemente.

Especificações Principais

MPI e PROFIBUS DP — Dois Protocolos, Uma Interface

O sufixo -0AE11 designa a variante de comunicação MPI/PROFIBUS DP do KTP1000. Ambos os protocolos compartilham o mesmo conector físico RS 485 no painel — o protocolo é selecionado na configuração do painel.

Esta interface física de protocolo duplo é comum em toda a linha Basic Panel DP da Siemens e reflete o período de transição entre o modelo mais antigo de programação e comunicação baseado em MPI (usado com CPUs S7-300) e a arquitetura de barramento de campo PROFIBUS DP que se tornou o padrão para conexões de E/S distribuídas.

Em termos práticos de instalação, a maioria das máquinas executando CPUs S7-300 conectará o KTP1000 DP via MPI à porta MPI da CPU para comunicação de configuração e em tempo de execução. Máquinas com arquiteturas mais complexas onde o HMI deve residir na rede PROFIBUS ao lado de dispositivos de E/S podem conectar o painel como um mestre PROFIBUS à interface DP da CPU.

A interface RS 422, também disponível neste conector, permite a comunicação Modbus RTU com controladores de terceiros que usam Modbus como seu protocolo serial.

Isso é usado em instalações de máquinas com vários fornecedores onde o HMI serve como interface do operador para sistemas de CLP não Siemens.

Configuração WinCC Flexible e TIA Portal

O 6AV6647-0AE11-3AX0 foi lançado durante a era WinCC Flexible e seu software de configuração principal é o WinCC Flexible 2008 SP2 Compact ou superior.

Ele também é configurável no TIA Portal inicial (STEP 7 Basic V11, WinCC Basic V11), embora a migração para o TIA Portal em suas versões posteriores tenha introduzido o ciclo de atualização do painel KTP que eventualmente descontinuou o KTP1000 Basic com interface DP em favor de painéis nativos do TIA.

Projetos configurados no WinCC Flexible para o KTP1000 DP podem ser migrados para o TIA Portal WinCC se uma atualização de hardware para um painel de geração atual for realizada, preservando designs de tela, configurações de alarme e dados de receita com a ferramenta de migração do TIA Portal.

Instalação e Montagem

O painel é montado em um recorte em uma superfície de painel plana, fixado por clipes de montagem fornecidos com a unidade.

A dimensão do recorte é de 299mm × 227mm. A espessura máxima do material do painel no recorte é de 4mm.

A classificação IP65 na face frontal significa que o display e a moldura do painel são selados contra entrada de poeira e jatos de água — padrão para painéis operadoras de máquinas expostos a spray de refrigerante, água de limpeza ou ambientes de usinagem empoeirados.

A face traseira (IP20) não se destina à exposição a líquidos ou poeira condutiva.

A instalação vertical é a orientação especificada para a faixa de temperatura operacional de 0 a 50°C.

Quando montado em ângulos de até 35° da vertical, a faixa de temperatura operacional pode ser reduzida — consulte o manual de instalação do painel para a curva de redução em ângulos de montagem não verticais.

FAQ

P1: O KTP1000 Basic Color DP foi descontinuado em outubro de 2022. Qual é o substituto recomendado da geração atual?

O substituto atual da Siemens para o KTP1000 Basic Color DP está dentro da linha SIMATIC HMI Basic Panel Generation 2 ou KTP1000 Basic PN, dependendo da interface necessária.

Para conectividade PROFIBUS DP, as recomendações atuais da Siemens envolvem um conversor de interface ou uma migração para PROFINET, pois os painéis Basic de geração atual focam na comunicação PROFINET.

Para aquisição direta de substituição, o mercado de reposição oferece unidades KTP1000 DP testadas de máquinas que foram desativadas.

P2: O KTP1000 DP pode se comunicar simultaneamente com vários CLPs na mesma rede MPI?

Em uma rede MPI, o KTP1000 pode ser configurado para se comunicar com uma CPU de CLP designada como seu controlador principal.

MPI é um barramento multiponto que permite múltiplos nós, mas o painel KTP1000 Basic é projetado como um dispositivo HMI de mestre único que mantém a comunicação com um CLP configurado por vez.

Para aplicações com múltiplos controladores, objetos de tela separados podem ser vinculados a tags de diferentes controladores, mas isso requer configuração cuidadosa no WinCC Flexible e está sujeito às restrições de latência de comunicação da rede MPI.

P3: O MTBF da luz de fundo do painel é de 50.000 horas. O que isso significa operacionalmente?

50.000 horas a 25°C é o tempo médio estatístico entre falhas para a luz de fundo LED nessa temperatura de referência. Em temperaturas operacionais típicas de máquinas acima de 25°C, o MTBF diminui.

Em operação contínua 24/7, 50.000 horas representam aproximadamente 5,7 anos de tempo de operação antes que a luz de fundo atinja estatisticamente seu ponto médio de confiabilidade.

Na prática, o escurecimento da luz de fundo é um processo gradual, e a substituição planejada antes da falha — em vez da substituição reativa após a falha — é a abordagem recomendada para estações operadoras críticas.

P4: Este painel pode ser usado para aplicações externas onde a legibilidade sob luz solar é necessária?

O KTP1000 Basic Color DP é projetado para instalação industrial interna. O display TFT de 256 cores não é do tipo de alto brilho, e a luz solar direta causa um reflexo significativo que reduz a legibilidade.

Instalações externas exigem um toldo/capa sobre o painel, um protetor de tela antirreflexo ou uma variante de display de maior brilho.

A classificação IP65 na face frontal fornece proteção contra chuva e poeira, mas o brilho do display é o fator limitante para uso externo.

P5: Quantas mensagens de alarme o painel KTP1000 Basic pode gerenciar simultaneamente?

O painel KTP1000 Basic suporta o gerenciamento de alarmes através da configuração do WinCC Flexible. Na arquitetura do painel Basic, o tamanho do buffer de alarmes e a contagem de alarmes ativos simultâneos são determinados pelos limites de configuração definidos no WinCC Flexible para esta classe de dispositivo.

O compilador do projeto indicará se a configuração de alarmes excede os limites de memória ou processamento do dispositivo.

Para aplicações que exigem gerenciamento extensivo de alarmes com buffers de histórico longos, a linha SIMATIC Comfort Panel oferece maiores capacidades de buffer de alarmes e recursos de gerenciamento de alarmes mais sofisticados.
