| Lugar de origem | Alemanha |
| Marca | SIMENS |
| Certificação | CE RoHS |
| Número do modelo | 6SL3055-0AA00-5MA0 |

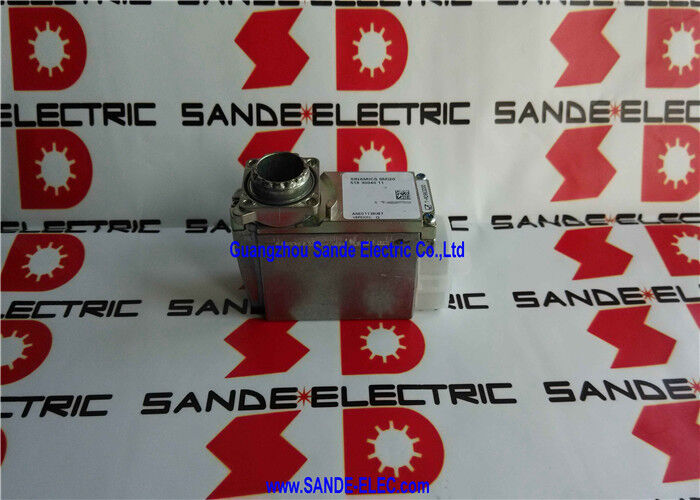

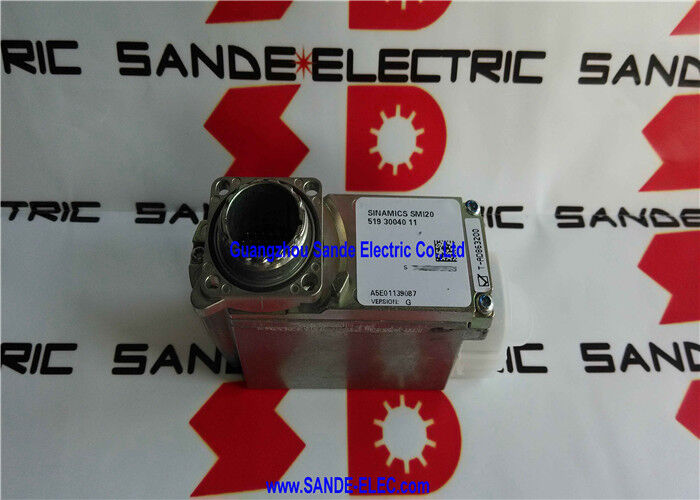

O Siemens 6SL3055-0AA00-5MA0 é o SMI20 — o módulo de sensor integrado ao motor que lida com a avaliação do sinal do encoder no próprio motor, em vez de no gabinete do drive. Ao contrário dos módulos de sensor montados em gabinete (SMC10, SMC20, SMC30) que ficam no painel ao lado do amplificador do drive, o SMI20 é montado dentro da caixa de terminais do motor ou do alojamento do encoder. Os sinais do encoder — feedback senoidal e cosseno de um encoder SIN/COS 1Vpp — nunca saem do motor como sinais analógicos.
O SMI20 os avalia localmente, converte os dados de posição e velocidade para o protocolo digital DRIVE-CLiQ e transmite o resultado por um único cabo DRIVE-CLiQ para a Unidade de Controle SINAMICS S120 no painel.
A importância dessa arquitetura é a integridade do sinal. Os sinais do encoder SIN/COS são tensões analógicas de pequena amplitude — tipicamente 1Vpp — que são vulneráveis à interferência eletromagnética, ruído de modo comum e degradação do sinal em longas corridas de cabo.
Um drive de saída no motor emite pulsos PWM em centenas de volts e frequências de quilohertz; esses transientes de comutação se acoplam indutiva e capacitivamente a cabos próximos. Executar sinais SIN/COS brutos do motor de volta através de um gabinete cheio de eletrônica de drive é um desafio de EMC.
O SMI20 elimina esse desafio: os sinais analógicos vulneráveis viajam apenas a curta distância dentro do motor até o SMI20, onde são digitalizados.
A partir daí, o sinal digital DRIVE-CLiQ imune a ruído viaja para a Unidade de Controle — resistente ao ambiente de EMI que corromperia um sinal analógico.
A designação SMI20 no número de peça 6SL3055-0AA00-5MA0 corresponde à variante específica integrada ao motor na taxonomia de módulos de sensor da Siemens: SMC (montado em gabinete), SME (externo, classificado como IP67), SMI (integrado ao motor).
Todas as três famílias compartilham a mesma função conceitual — avaliação do sinal do encoder e conversão DRIVE-CLiQ — mas diferem no fator de forma mecânica e na localização da instalação.
| Parâmetro | Valor |
|---|---|
| Função | Conversão Encoder SIN/COS → DRIVE-CLiQ |
| Tipo de Encoder | SIN/COS 1Vpp (incremental / absoluto) |
| Saída | DRIVE-CLiQ |
| Fator de Forma | Integrado ao Motor (SMI) |
| Sistema de Drive | SINAMICS S120 |
| Unidade de Controle | CU320-2, CU310-2 etc. |
Os encoders SIN/COS produzem dois sinais senoidais (seno e cosseno) que estão em quadratura — defasagem de 90 graus — à medida que o disco do encoder ou a escala linear se move. Ao contrário de encoders incrementais mais antigos que produzem trens de pulsos de onda quadrada digital (TTL/HTL), os encoders SIN/COS emitem tensões senoidais verdadeiras com uma amplitude de 1Vpp diferencial.
A relação de quadratura entre os canais seno e cosseno permite a detecção da direção do movimento e, crucialmente, permite a interpolação eletrônica — dividindo cada ciclo elétrico em muitos incrementos de posição menores, calculando o arco tangente da razão seno/cosseno.
Um encoder SIN/COS físico pode produzir 1024 ciclos senoidais por revolução (1024 linhas). Sem interpolação, isso resulta em 4096 bordas de quadratura por revolução — uma resolução de aproximadamente 0,088 graus.
O SMI20 aplica interpolação interna para dividir cada ciclo elétrico em muitos mais incrementos — o fator de interpolação exato depende da especificação do módulo.
Com 16384 pontos de interpolação por ciclo (um valor comum para módulos de sensor de alta resolução), a resolução efetiva se torna 1024 × 16384 = ~16,7 milhões de passos por revolução, o que para um servomotor corresponde a uma resolução angular sub-arc-segundo.
Esta é a resolução que os eixos de máquinas-ferramenta de precisão, sistemas de registro de máquinas de impressão e braços robóticos de alta precisão exigem.
DRIVE-CLiQ (Drive Component Link with Intelligence) é a interface serial proprietária da Siemens que conecta todos os componentes de drive SINAMICS S120 — módulos de potência, módulos de motor, módulos de sensor e unidades de controle — em uma rede digital unificada.
O protocolo carrega não apenas dados de feedback (posição, velocidade, temperatura), mas também dados de identificação (o componente conectado se identifica para a Unidade de Controle) e informações de diagnóstico.
A saída DRIVE-CLiQ do SMI20 significa que um cabo DRIVE-CLiQ padrão — quatro pares trançados em uma capa blindada com conectores estilo RJ45 — vai do motor para a Unidade de Controle S120.
A Unidade de Controle lê os dados de posição e velocidade do motor do SMI20 na taxa de ciclo de servo configurada (tipicamente 125µs ou 250µs) e os utiliza para fechar os loops de controle de posição e velocidade.
Não é necessário um cabo de encoder separado — o SMI20 lida com a interface do encoder inteiramente e apresenta o resultado no DRIVE-CLiQ.
Esta conexão de cabo único também simplifica a comissionamento da máquina: a Unidade de Controle detecta automaticamente o SMI20 via protocolo de autoidentificação do DRIVE-CLiQ, identifica o tipo e a configuração do encoder e pré-preenche os parâmetros do drive de acordo.
A entrada manual da resolução do encoder, tipo de sinal e parâmetros de interface que era necessária com conexões de encoder analógicas é substituída pela configuração automática.
A escolha entre módulos de sensor SMI (integrado ao motor), SMC (montado em gabinete) e SME (externo) depende do cenário de instalação:
SMI (integrado ao motor, este módulo): Melhor para novas instalações onde o motor é projetado ou adaptado especificamente para abrigar o SMI20 dentro de seu compartimento de encoder.
Fornece o caminho de sinal analógico mais curto possível e a instalação mais resistente a EMI.
Requer acesso ao terminal do encoder do motor para instalação.
SMC (montado em gabinete): Usado quando o módulo de sensor deve residir no gabinete do drive — seja porque o motor não pode acomodar um módulo interno, ou porque o roteamento do cabo entre o motor e o gabinete é fixo e o gabinete é o local mais prático.
Os sinais analógicos SIN/COS vão do motor para o gabinete via cabo blindado, depois para o SMC para avaliação.
SME (externo, IP67): Projetado para motores onde o módulo do encoder é montado externamente no alojamento do motor (não internamente), tipicamente em invólucros classificados como IP67 para ambientes onde a exposição à umidade, refrigerante ou contaminação requer altos índices de proteção.
Q1: O SMI20 (6SL3055-0AA00-5MA0) pode funcionar com qualquer encoder SIN/COS, ou apenas com modelos específicos da Siemens?
O SMI20 avalia sinais diferenciais SIN/COS 1Vpp padrão — o padrão de sinal mais amplamente utilizado em encoders servo de alta resolução de grandes fabricantes, incluindo Heidenhain, Stegmann (agora Sick), Fagor e outros.
Desde que o encoder emita sinais diferenciais SIN/COS 1Vpp e seus requisitos de tensão e corrente de alimentação sejam compatíveis com a saída de alimentação do encoder do SMI20, encoders de terceiros podem ser avaliados.
A contagem de linhas do encoder (resolução) é inserida como um parâmetro na configuração do drive SINAMICS — o próprio SMI20 lida com qualquer fonte SIN/COS 1Vpp sem ser limitado a encoders da marca Siemens.
Q2: O SMI20 suporta encoders absolutos, ou apenas SIN/COS incrementais?
A designação -5MA0 do SMI20 abrange a variante de encoder incremental e absoluto SIN/COS — o que significa que ele suporta encoders que produzem faixas incrementais SIN/COS para feedback de velocidade de alta resolução e uma palavra de posição absoluta (tipicamente via um canal serial como EnDat ou protocolo semelhante sobreposto aos sinais SIN/COS).
Na inicialização, a posição absoluta é lida do encoder, eliminando a necessidade de um ciclo de homing. Durante a operação, as faixas SIN/COS incrementais fornecem o feedback de velocidade e posição de alta resolução para o controle servo em malha fechada.
Essa capacidade de dupla função abrange os encoders servo mais capazes usados em aplicações de CNC de precisão e robótica.
Q3: Como o SMI20 é fisicamente instalado no motor?
O SMI20 é projetado para caber no compartimento do encoder de servomotores Siemens compatíveis — o mesmo compartimento que normalmente abriga o disco do encoder e a placa de circuito. A instalação envolve a remoção da tampa do encoder do motor, a instalação do módulo SMI20 no conector da interface do encoder dentro do motor, o roteamento do cabo DRIVE-CLiQ através da prensa-cabos do motor e a remontagem da tampa do encoder.
O motor deve ser compatível com o fator de forma do SMI20 — nem todos os tipos de motor acomodam um módulo tipo SMI.
Os motores específicos compatíveis com o SMI20 estão listados no Manual do Motor SINAMICS S120 e na documentação do SMI20.
Q4: Qual é o comprimento máximo do cabo DRIVE-CLiQ entre o SMI20 e a Unidade de Controle S120?
O comprimento máximo do cabo DRIVE-CLiQ entre qualquer módulo de sensor e a Unidade de Controle S120 é de 100 metros usando cabos DRIVE-CLiQ padrão. Este valor se aplica igualmente às variantes SMI, SMC e SME.
Dentro de um gabinete de máquina-ferramenta onde a Unidade de Controle e o motor estão em proximidade, o comprimento real é tipicamente muito menor — muitas vezes 2–5 metros do motor ao gabinete.
O limite de 100 metros suporta aplicações onde o gabinete do drive está remoto da máquina, como em sistemas de pórtico ou grandes centros de usinagem com uma sala de drives central.
Q5: O SMI20 é listado como tendo revisões posteriores descontinuadas. O que isso significa para a aquisição?
O sufixo -5MA0 identifica uma revisão de hardware específica do SMI20 na família de módulos de sensor SINAMICS. A Siemens introduz periodicamente novas revisões (-5MA1, -5MA2, etc.) que incorporam melhorias de hardware, especificações estendidas ou firmware atualizado.
Revisões mais antigas são descontinuadas da produção, mas geralmente permanecem intercambiáveis com revisões mais novas em instalações existentes.
Para a aquisição de uma revisão específica para fins de manutenção, o mercado de excedentes industriais é a principal fonte para revisões descontinuadas.
Para novas construções de máquinas, a última revisão atual da produção da Siemens deve ser especificada.
As matrizes de compatibilidade SINAMICS no Siemens Industry Online Support confirmam quais revisões do SMI20 são compatíveis com cada versão de firmware S120.
