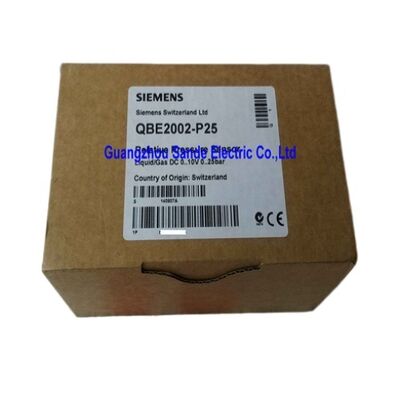

Sensor de Pressão de Tubulação de Água QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25 | Sensor de Pressão — 0–25 bar, CC 0–10V, Piezo-Resistivo, Diafragma Cerâmico, AVAC

Visão Geral

O Siemens QBE2002-P25 é um sensor de pressão piezo-resistivo da Siemens Building Technologies, cobrindo de 0 a 25 bar com uma saída linear CC de 0–10V — o membro de maior alcance da série QBE2002 que abrange de 1 a 40 bar em variantes de medição distintas.

A 25 bar (362,6 psi / 2,5 MPa), este sensor atende à extremidade de maior pressão dos circuitos hidráulicos de AVAC: redes primárias de aquecimento urbano, colunas de abastecimento de água de edifícios altos, sistemas de vapor e circuitos de chiller pressurizados onde as variantes de 10 ou 16 bar seriam insuficientes.

O princípio de medição é piezo-resistivo com diafragma cerâmico — tecnologia híbrida de filme espesso onde os resistores de detecção de deformação são impressos diretamente em um disco cerâmico de alta pureza de Al₂O₃ e queimados em alta temperatura.

Este método de deposição direta é a fonte da estabilidade a longo prazo do QBE2002: não há ligação adesiva entre o elemento sensor e o diafragma que possa rastejar, delaminar ou alterar propriedades ao longo de anos de ciclagem de temperatura.

A pressão medida deflete o disco cerâmico; a rede de resistores muda de resistência em proporção; a eletrônica a bordo condiciona a saída da ponte para o sinal de 0–10V.

A conexão de pressão de aço inoxidável 1.4404 (AISI 316L) resiste à corrosão da água, glicol e mídia de vapor em circuitos de AVAC.

A vedação de fluoroelastômero FPM na interface de conexão fornece resistência química compatível com fluidos de processo de AVAC padrão. O cabo pré-conectado de 1,5m conecta-se diretamente ao controlador ou à fiação de campo sem hardware de conector adicional.

Especificações Principais

Saída 0–10V em Sistemas de Controle de AVAC

O sinal CC de 0–10V é o formato de entrada analógica padrão para controladores de AVAC Siemens, sistemas DDC e a maioria dos controladores de campo de sistemas de gerenciamento de edifícios. Zero volts representa 0 bar manométrico (pressão atmosférica); 10V representa 25 bar.

A escala é linear em toda a faixa, o que significa que a configuração de software do controlador simplesmente precisa da faixa de medição (0–25 bar) inserida ao lado do tipo de sinal 0–10V para exibir e processar o valor de pressão corretamente.

Na prática, muitos circuitos hidráulicos de AVAC operam bem abaixo do teto de 25 bar — um sistema típico de água gelada opera a 6–12 bar, usando apenas a porção inferior da faixa de saída do sensor.

Este é um compromisso comum: a faixa de 25 bar fornece margem de segurança contra excursões de pressão ocasionais e é a mesma faixa usada em muitos tipos diferentes de instalações de AVAC, mas sacrifica alguma resolução na entrada do controlador para sistemas que nunca se aproximam da faixa superior.

Onde é necessária maior resolução em pressões mais baixas, a variante QBE2002-P10 (0–10 bar) oferece o mesmo intervalo de saída mapeado em metade da faixa de pressão.

Nota de Sucessor: QBE2003-P25

O QBE2002-P25 foi descontinuado. O QBE2003-P25 cobre a mesma faixa de 0–25 bar com uma tensão de alimentação compatível e saída de 0–10V, mas usa uma carcaça diferente e uma conexão de plugue DIN EN 175301-803-A em vez do cabo pré-conectado do QBE2002.

Instalações que estão sendo convertidas de QBE2002-P25 para QBE2003-P25 precisam abordar a diferença de terminação da fiação; a compatibilidade de medição e sinal de saída permite que a configuração do controlador permaneça inalterada.

Perguntas Frequentes

P1: O QBE2002-P25 pode medir pressão negativa (vácuo)?

Não. O QBE2002-P25 mede pressão manométrica de 0 a 25 bar — é um sensor de pressão relativa referenciado à atmosfera.

A saída de 0V corresponde à atmosférica (zero manométrico), e 10V corresponde a 25 bar manométricos. Não se estende à medição sub-atmosférica (vácuo).

Para monitoramento de vácuo, é necessário um sensor com uma faixa que inclua pressões manométricas negativas.

P2: Qual é a sobrepressão máxima que o QBE2002-P25 pode suportar sem danos?

A Siemens especifica uma sobrepressão admissível máxima para a série QBE2002 acima da faixa de medição nominal. O valor exato é declarado na folha de dados técnicos Siemens QBE2002-P.

Em instalações hidráulicas e pneumáticas, é importante verificar se as transientes de pressão do sistema — durante fechamentos de válvulas, partidas de bombas e mudanças de carga — permanecem dentro deste limite de sobrepressão, pois excedências sustentadas ou repetidas acima do máximo podem causar deslocamento de offset zero ou danos permanentes ao sensor.

P3: Qual tensão de alimentação o QBE2002-P25 requer?

A série QBE2002-P é projetada para uso com controladores de AVAC Siemens e suas saídas de alimentação auxiliar.

A especificação exata da tensão de alimentação é fornecida na folha de dados do produto Siemens para o QBE2002-P25.

Isso deve ser confirmado antes da instalação, especialmente ao atualizar de variantes QBE2002 para QBE2003, pois as duas séries podem ter especificações de alimentação diferentes.

P4: O QBE2002-P25 é intercambiável com o QBE2003-P25?

A faixa de medição (0–25 bar) e o sinal de saída (0–10V) são compatíveis entre os dois, e a tensão de alimentação também é declarada como compatível pelo sucessor. No entanto, as dimensões da carcaça e o formato da conexão elétrica diferem — o QBE2003-P25 usa um plugue DIN EN 175301-803-A em vez do cabo pré-conectado do QBE2002-P25.

Uma substituição física 1:1 não é garantida sem cabos adaptadores ou re-fiação da terminação de campo. Sempre verifique os dados técnicos do produto de substituição antes de instalar.

P5: O que é vedação FPM e é adequada para misturas anticongelantes de glicol em sistemas de AVAC?

FPM (fluoroelastômero, também vendido sob nomes comerciais como Viton) é uma borracha sintética com excelente resistência à água, soluções aquosas, vapor, glicóis e a maioria dos fluidos de hidrocarbonetos.

É o material de vedação padrão para sensores de pressão de AVAC porque é compatível com as misturas de água-glicol usadas em circuitos de água gelada e de aquecimento em uma ampla faixa de temperatura.

FPM não é compatível com certos cetonas, ésteres de baixo peso molecular e aminas específicas — mídias não encontradas tipicamente em sistemas de AVAC padrão.
