Sensores de automação industrial
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A44L-0001-0166#200C |

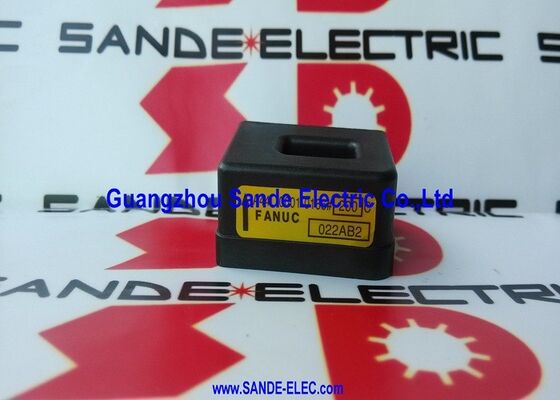

O Fanuc A44L-0001-0166#200C é um sensor de corrente de efeito Hall em malha fechada que mede as correntes de fase do motor em amplificadores servo e spindle Fanuc, alimentando um sinal analógico proporcional à corrente instantânea de volta para o loop de controle de corrente do amplificador.
O sufixo #200C identifica a faixa de medição de ±200A. Este sensor é eletricamente e funcionalmente equivalente ao LEM HTB-200-P e aparece em módulos amplificadores Fanuc onde a medição de corrente de fase nesta faixa é necessária.
A medição de corrente é o loop de feedback mais interno em qualquer drive servo ou spindle. O amplificador comanda uma corrente através do enrolamento do motor para produzir torque; o A44L-0001-0166#200C mede o que realmente flui e o reporta de volta.
O controlador de corrente compara a corrente comandada e medida a cada ciclo de comutação PWM — tipicamente de 4kHz a 16kHz — e ajusta a saída para eliminar a diferença. Este controle de corrente em malha fechada é o que confere aos eixos servo Fanuc sua linearidade de torque e resposta dinâmica, e por que um sensor de corrente defeituoso ou desviado causa degradação imediata do desempenho ou condições de alarme.
O princípio de operação em malha fechada (compensado) diferencia este sensor de projetos de efeito Hall mais simples. Uma bobina de feedback ativa enrolada em torno do núcleo magnético do sensor aciona uma corrente de compensação que cancela exatamente o campo magnético do condutor primário.
O amplificador mede essa corrente de compensação — que espelha a corrente primária com alta linearidade e desvio mínimo de temperatura — em vez da tensão do elemento Hall diretamente. Este cancelamento ativo oferece a linearidade e a largura de banda que o controle de corrente do motor exige.
| Parâmetro | Valor |
|---|---|
| Faixa de Medição | ±200A |
| Princípio de Operação | Efeito Hall em malha fechada (compensação de fluxo) |
| Saída | Analógica, proporcional à corrente primária |
| Isolamento | Alto isolamento galvânico (alimentação para controle) |
| Tensão de Alimentação | CC ±15V (interno do amplificador) |
| Equivalente LEM | HTB-200-P |
| Aplicação | Feedback de corrente de fase do amplificador servo / spindle Fanuc |
Os condutores de fase do motor que passam pelo A44L-0001-0166#200C transportam correntes de um barramento CC que opera tipicamente em 300–600V, dependendo do tipo de amplificador Fanuc.
O circuito de controle que recebe a saída analógica do sensor opera em baixa tensão, referenciado ao terra do controlador CNC. Sem alto isolamento, transientes de tensão de eventos de comutação IGBT no barramento CC se acoplariam através do sensor para o sinal de feedback de corrente, corrompendo a medição com ruído e potencialmente danificando os circuitos de medição analógica do CNC.
O alto isolamento galvânico do sensor — tipicamente especificado na faixa de kilovolts para dispositivos da série LEM HTB — mantém a separação elétrica entre os domínios de potência e controle. A saída analógica representa com precisão a corrente primária sem qualquer acoplamento de potencial do barramento CC para o circuito de controle. Este isolamento é tanto uma especificação de desempenho (sinal de corrente limpo) quanto uma especificação de segurança (proteção do circuito de controle contra tensões do circuito de potência).
Um A44L-0001-0166#200C desviado ou falho produz sintomas característicos no sistema Fanuc. Um offset em corrente zero — o sensor reportando uma corrente não zero quando nenhuma flui — aparece como um comando de torque contínuo em repouso e pode causar deriva do eixo ou oscilação.
Um erro de ganho (sensibilidade diferente do valor calibrado) faz com que o torque do eixo seja proporcionalmente incorreto, degradando o desempenho de posicionamento e, em casos graves, acionando o alarme de erro de seguimento do controlador servo.
Um sensor completamente falho geralmente aciona um alarme de sobrecorrente imediato, mesmo com baixas correntes do motor, porque o amplificador lê um valor incorreto que excede o limite de proteção.
Antes de substituir o sensor, confirme se a alimentação de ±15V está correta e estável, e se o conector do sensor está devidamente encaixado. Um conector solto ou uma falha intermitente na alimentação pode produzir sintomas idênticos aos de um sensor falho.
Q1: O A44L-0001-0166#200C é diretamente substituível por um LEM HTB-200-P?
Sim, na maioria dos casos. O A44L-0001-0166#200C é a designação de aquisição Fanuc para o LEM HTB-200-P usado em amplificadores Fanuc.
As especificações elétricas são equivalentes. Antes de instalar um LEM HTB-200-P como substituto, confirme se o pin-out e a orientação do conector correspondem ao footprint da PCB do amplificador — algumas revisões de amplificadores Fanuc montam o sensor em uma orientação específica.
A faixa de medição, a tensão de alimentação e a escala de saída são as mesmas.
Q2: Como o A44L-0001-0166#200C é instalado no amplificador?
O sensor é um componente de nível de placa montado em ou perto das barras do barramento CC no módulo amplificador Fanuc. A substituição é um procedimento de reparo que requer desenergização completa do amplificador e descarga dos capacitores do barramento CC para uma tensão segura (medida nos capacitores do barramento, não apenas no interruptor de alimentação) antes de manusear quaisquer componentes internos.
A documentação de manutenção do amplificador Fanuc especifica o tempo de espera para descarga e o procedimento de verificação. Substituir o sensor sem confirmar a descarga dos capacitores do barramento arrisca um choque elétrico fatal.
Q3: Quais tipos de amplificadores Fanuc usam este sensor?
O A44L-0001-0166#200C é usado em módulos amplificadores servo Fanuc e unidades amplificadoras de spindle que requerem medição de corrente de ±200A — tipicamente os módulos de maior corrente das famílias de amplificadores Alpha e Beta, e em módulos de Fonte de Alimentação/Amplificador (PSM) Fanuc.
Os modelos exatos de amplificadores que usam este sensor podem ser confirmados na lista de peças do amplificador Fanuc para o módulo específico que está sendo reparado.
Q4: Um sensor falho pode causar disparos repetidos de sobrecorrente, mesmo que o motor não esteja sobrecarregado?
Sim. Se o offset de saída do sensor desviou ou o sensor falhou de forma a produzir uma saída não zero sem corrente primária, o amplificador lê uma corrente fantasma. Quando essa leitura fantasma excede o limite de proteção de sobrecorrente, o amplificador dispara por sobrecorrente, mesmo que o motor não esteja realmente consumindo corrente excessiva.
Este é um padrão de diagnóstico comum: alarmes de sobrecorrente que ocorrem com carga baixa ou zero, desaparecem após um ciclo de energia e se repetem — apontando para um problema no sensor em vez de um problema genuíno do motor ou da carga.
Q5: A classificação de ±200A significa que o sensor mede corrente CA e CC, ou apenas CA?
A classificação de ± significa que o sensor mede corrente bidirecional — ele reporta corrente de fase positiva e negativa com precisão em toda a faixa de ±200A.
Em drives de motor CA, as correntes de fase do motor são senoidais, alternando entre valores positivos e negativos. O princípio de efeito Hall em malha fechada opera corretamente para ambas as polaridades, tornando o sensor adequado para medição de corrente de motor servo e spindle CA sem qualquer corte ou retificação de meia onda.
